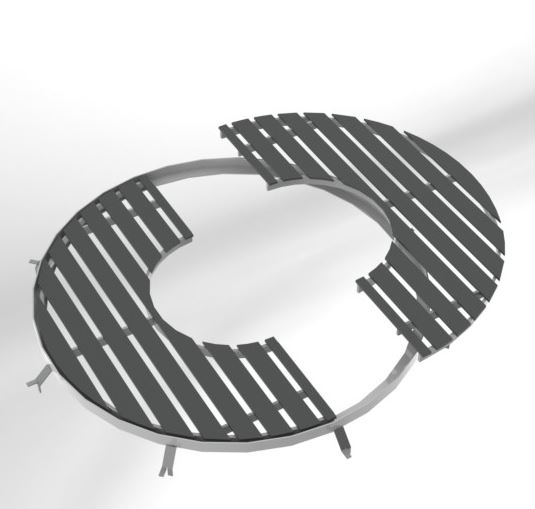

Grille d'arbre en acier ERA
Grille d'arbre autoportante en acier "série trafic " (résistance 3,5 T) réalisée en deux parties avec renforts du périmètre intérieur. Espacement entre les lames conforme aux exigences des nouvelles normes européennes.
Livrée avec cadre en cornière monobloc à sceller
Poses :
- Grille : Sur cadre. Assemblage des 2 parties de la grille entre elles par boulons electro zingués (Ø 12).
- Cadre : A sceller
Options
- Réservations pour tuteurage (1 ou 2 X2 /grille) réalisées par bagues acier usinées dans la masse, chanfreinées et soudées sur la grille
- Couvercle bouche réservation en aluminium.
- Fixation par serrage
- Cadre en acier profilé en deux parties à boulonner
Corsets d'arbre

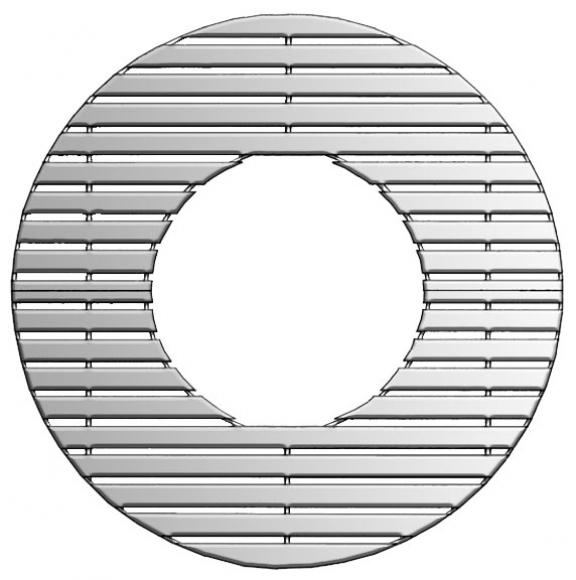

- Dimensions : Grille : diam 1320 mm
- Epaisseur totale avec nervures : 60 mm
Passage d'arbre :
- Petite grille : diam 550 mm
- Grande grille : diam 700 mm
Poids :
- Petite grille : 85 kgs (environ)
- Grande grille : 110 kgs (environ)
Finitions :
- Grille acier : galvanisée
- Apprêt primaire spécial galva (ep 40 µ)
- Laque polyuréthane (ep 40 µ mini).
- Teinte RAL au choix
- Cadre acier : galvanisé
