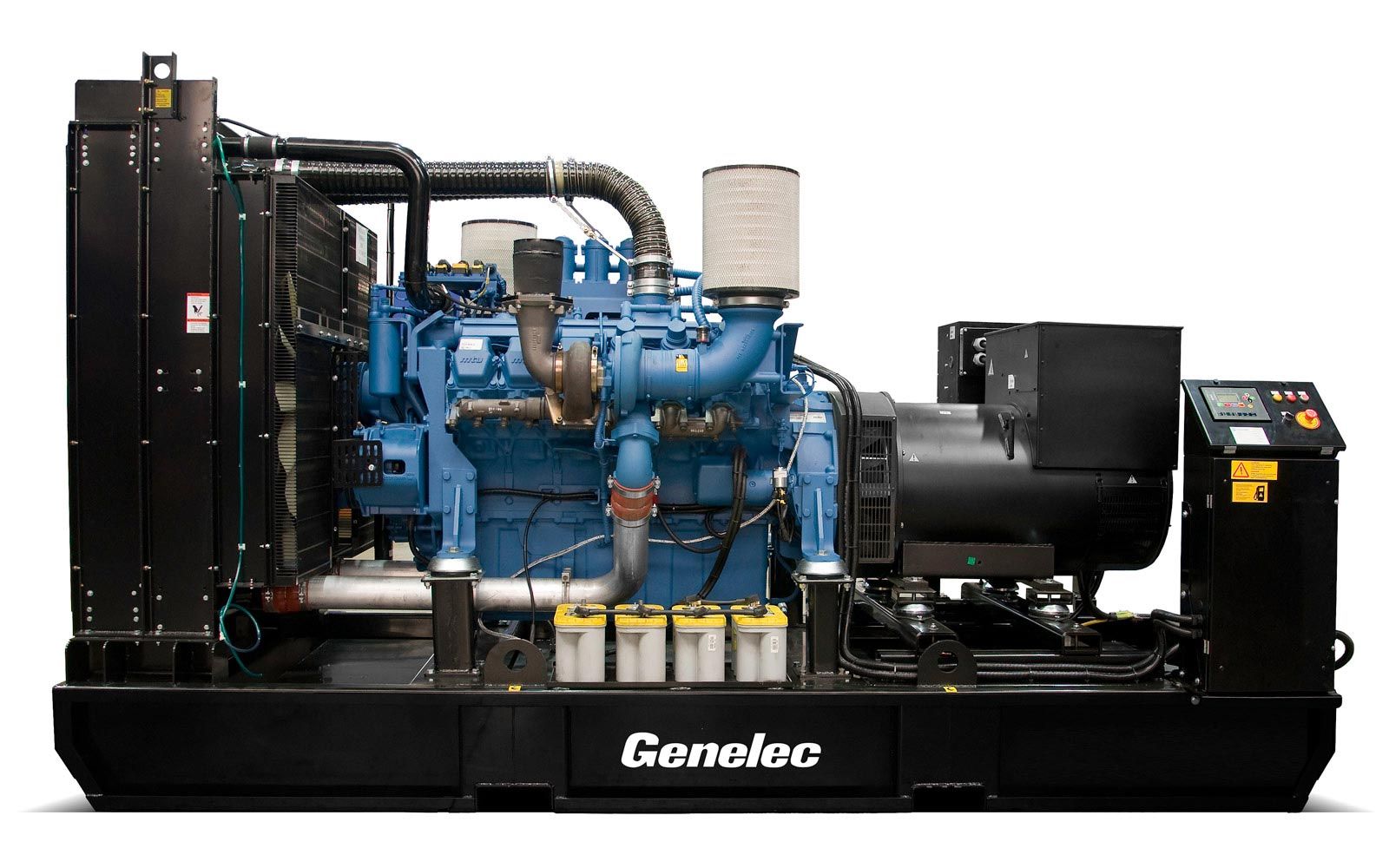

Gmw-1015 t5 50 hz triphasé groupe électrogène industriel - genelec - 1117 kva

GMW-1015 T5
Groupe électrogène 1011 kVA Sur châssis
Powered by: MTU
Alternateur: MECC ALTE
Triphasé | 50 Hz | Diesel |
Moteur

• Spécifications du moteur 1.500 r.p.m.
• Puissance nominale: 846,6kW prp ; 935,6kW standby
• Fabricant: MTU
• Modèle: 16V2000G26F
• Type de moteur: Diesel 4 temps
• Type d'injection: Directe
• Type d´aspiration: turbocompressé avec aftercooler
• Cylindres, nombre et disposition: 16-V
• Diamètre x course: 135 x 156 mm
• Cylindrée totale: 35,7 L
• Système de réfrigération: Eau
• Spécifications de l'huile moteur: ACEA E4, E6, E7, E9
• Ratio de compression: 17,5
• Consommation carburant ESP: 218,57 l/h
• Consommation carburant à 100% PRP: 197,66 l/h
• Consommation carburant à 75% PRP: 150,58 l/h
• Consommation carburant à 50 % PRP: 104,52 l/h
• Consommation carburant à 25 % PRP: 58,21 l/h
• Consommation d'huile à pleine charge: 0,8 % de consommation de carburant
• Capacité d´huile compris aux tubes, les filtres 114 L
• Quantité totale de liquide de refroidissement: 150 L
• Régulateur Type Electronique
• Filtre à air Type Sec
• Gestion électronique (ADEC)
• Détecteur de faible niveau de réfrigérant
• Compensateur de gaz d'échappement
• Moteur Diesel
• 4 temps
• Refroidi par eau
• Démarrage électrique 24V
• Filtre à air standard
• Filtre à carburant standard
• Filtre à huile standard
• Radiateur avec ventilateur de soufflage
• Indicateurs haute température eau
• Indicateurs basse pression d'huile
• Protection des parties chaudes
• Protection des parties mobiles
• Auto-excité, auto-régulé
• 4 pôles
• Régulation électronique (A.V.R.)
• Protection IP23
• Isolement classe H
• Commande électrique et de puissance, avec des dispositifs de mesures et des contrôleurs (selon les besoins et la configuration)
• Protection disjoncteur tétrapolaire
• Tableau de connexion câblé avec la protection de la sécurité (protection disjoncteur ouverte et alarme)
• Batterie sans maintenance et anti-explosion
• Coupe batterie
• Chargeur de batterie (inclus dans les panneaux de contrôle automatique)
• Résistance de préchauffage avec pompe monophasée
• Résistance de chauffage (en standard sur les panneaux de contrôle automatique)
• Batterie(s) de démarrage installée(s) (support inclus)
• Mise à la terre de l'installation électrique, avec connexion prévue pour piquet de terre (non fourni)
• Châssis en acier
• Kit d'extraction d'huile du carter
• Bouton d'arrêt d'urgence
• Antivibratoires
• Réservoir carburant intégré dans le châssis
• Jauge niveau combustible
• Bouchon vidange de réservoir

Alternateur

• Pôles: 4
• Type de connexion (standard): Etoile - Parallèle
• Type de couplage: S-0 18''
• Dégré de protection Isolement: Classe H
• Degré de protection mécanique (selon IEC-34-5): IP23
• Système d'excitation: Autoéxcité sans balais
• Régulateur de tension: A.V.R. (Electronique)
• Type de support: Monopalier
• Système de couplage: Disque flexible
• Type de revêtement: Standard( Impregnation sous vide)

Version
- Système électrique.

• Commande électrique et de puissance, avec des dispositifs de mesures et des contrôleurs (selon les besoins et la configuration)
• Tableau de connexion câblé avec la protection de la sécurité (protection disjoncteur ouverte et alarme)
• Batterie sans maintenance et anti-explosion
• Coupe batterie
• Protection disjoncteur tétrapolaire
• Chargeur de batterie (inclus dans les panneaux de contrôle automatique)
• Résistance de préchauffage avec pompe monophasée
• Résistance de chauffage (en standard sur les panneaux de contrôle automatique)
• Batterie(s) de démarrage installée(s) (support inclus)
• Mise à la terre de l'installation électrique, avec connexion prévue pour piquet de terre (non fourni)

- Version sur châssis.

• Châssis en acier
• Kit d'extraction d'huile du carter
• Bouton d'arrêt d'urgence
• Antivibratoires
• Réservoir carburant intégré dans le châssis
• Jauge niveau combustible
• Bouchon vidange de réservoir

Installation
- SYSTÈME D'ECHAPPEMENT.

• Température max. gaz échappement: 540 ºC
• Débit gaz échappement: 183,6 m3/min
• Contre-pression maximum admissible: 50 mbar

- QUANTITÉ D'AIR NECESSAIRE.

• Air nécessaire au maximum pour la combustion: 4068 m3/h
• Débit d'air ventilateur moteur: 24,37 m3/s
• Débit d'air du ventilateur de l'alternateur: 1,5 m3/s

- SYSTÈME DE MISE EN MARCHE.

• Puissance de démarrage: 7,5 kW
• Puissance de démarrage: 10,2 CV
• Batterie recommandée: 200 Ah
• Tension auxiliaire: 24 Vcc

- SYSTÈME DE CARBURANT

• Type de combustible: Diesel
• Réservoir carburant: 400 L

Dimensions

• Longueur: 4.718 mm
• Hauteur: 2.257 mm
• Largeur: 1.909 mm
• Volume d'emballage maximum: 20,33 m3
• Poids avec radiateur et carter remplis: 8.135 kg
• Capacité du réservoir: 400 L
• Autonomie: 3 Heures
