Générateur de froid à vortex avec de l'air comprimé - EWTGUET122

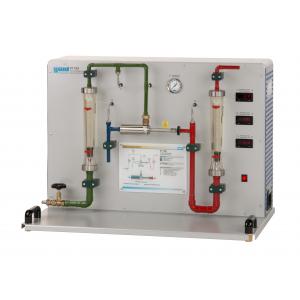

ET 122 Générateur de froid à vortex avec de l'air comprimé (Réf. 061.12200)  Description


L'appareil d'essai produit de l'air froid et chaud à l'aide d'air comprimé normal.
L'élément central de l'appareil d'essai est le générateur de froid à vortex que l'on désigne aussi comme tube à vortex (tube de Ranque-Hilsch).

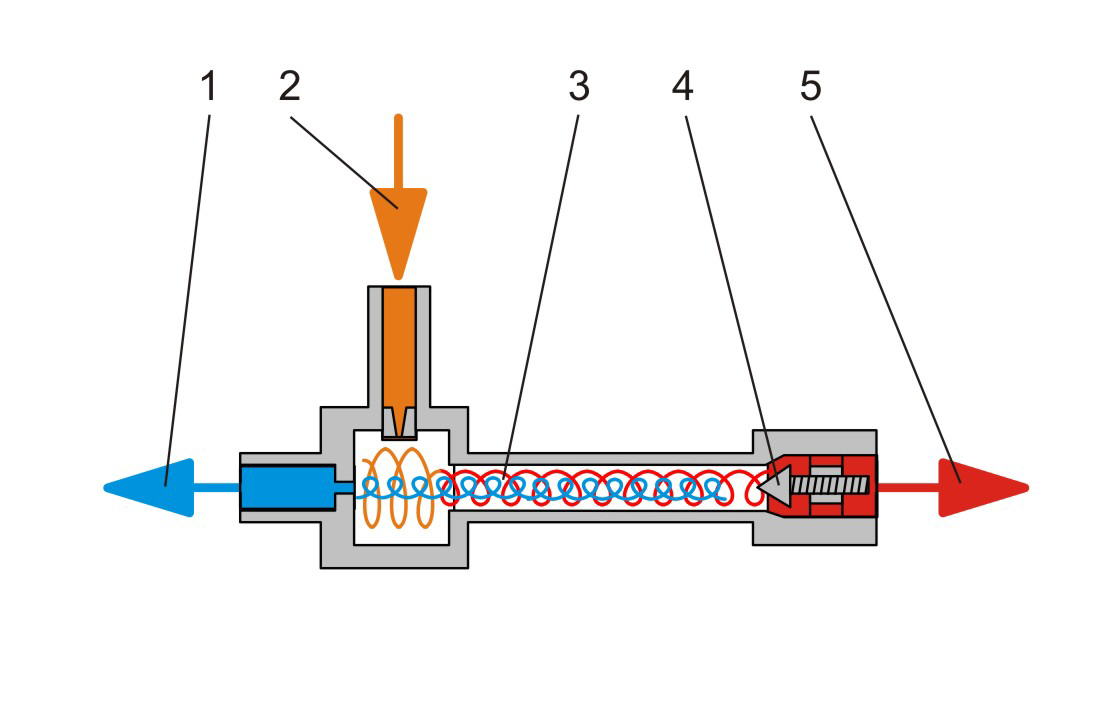

Dans le tube à vortex, de l'air comprimé tangentiel entrant est mis en rotation très rapide.
Suite à cela, des écoulements d'air froid et chaud se produisent dans le tube à vortex, qui quittent le tube à vortex à l'autre extrémité du tube.
Un générateur de froid à vortex ne possède pas de pièces mobiles, ne nécessite pas de maintenance et est immédiatement fonctionnel.
Le générateur de froid à vortex trouve ses applications dans le refroidissement convectif d'outils à grande vitesse, pour la climatisation de tenues de protection et le refroidissement du coffret de commande.
Celui-ci est particulièrement adapté à l'utilisation dans des zones menacées d'explosion.
L'avantage ici est que le générateur de froid à vortex ne nécessite pas d'alimentation électrique.
La pression d'entrée d'air comprimé est mesurée par un manomètre.
La quantité d'air comprimé et la quantité de sortie de l'écoulement d'air chaud sont mesurées chacune par un rotamètre.
La température d'entrée de l'air comprimé et la température de sortie de l'écoulement d'air chaud et froid sont affichées numériquement.

Contenu didactique / Essais
- fonction et fonctionnement du générateur de froid à vortex
- répartition de l'écoulement d'air en fonction de la température de l'écoulement d'air froid
- influence de la pression d'entrée sur la puissance thermique et frigorifique

Les grandes lignes
- démonstration du principe du vortex
- génération de froid et de chaleur à l'aide d'air comprimé

Caractéristiques techniques
Générateur de froid à vortex
- pression d'entrée: 5,5bar
- consommation d'air: max. 420L/min
- puissance frigorifique: max. 267W (230kcal/h)
- température minimale: -40ºC
- température maximale: 110ºC

Plages de mesure:
- température: 3x -50...150ºC
- pression: 0...10bar
- débit: 2x 2...25m^3^/h230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Lxlxh: 1000x600x710mm
Poids: env. 50kg

Nécessaire au fonctionnement
air comprimé: min. 6bar, 25m^3^/h
