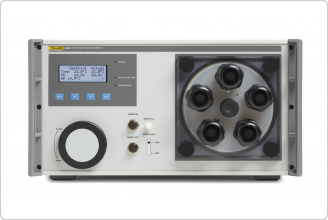

Générateur d'humidité portable pour l'étalonage des sondes en laboratoire ou sur le terrain - 5128A RHapid-Cal
Description
En laboratoire, le 5128A permet d'étalonner les sondes d'humidité 33 % plus vite qu'avec un générateur à double pression.
Sur le terrain, le 5128A permet d'effectuer des étalonnages multipoints plus complets et fiables que les contrôles monopoints effectués avec des testeurs portatifs d'humidité.
Le 5128A inclut un étalonnage système conforme à la norme ISO 17025. Fluke Calibration, ses partenaires commerciaux et les centres de service agréés offrent leurs services d'assistance dans le monde entier. Ils interviennent avec des conversations en ligne, par e-mail, par téléphone et assurent l’entretien des produits.
Spécifications clés- Étalonnage précis et fiable des sondes d'humidité grâce à une excellente stabilité et homogénéité.
- Débit élevé d'étalonnage grâce à une stabilisation rapide de l'humidité et de la température
- Possibilité d'effectuer des étalonnages multipoints de sondes d'humidité sur site
- Conception polyvalente compatible avec de nombreuses applications
- Appareil léger et compact, facile à transporter
- Étalonnage système inclus selon la norme ISO 17025
- Facile d'entretien
Les matériaux et le design de circulation de l'air du 5128A RHapid-Cal® ont été choisis pour garantir un temps de réponse rapide en cas de variations de l'humidité et de la température. La température augmente généralement de 10 °C/min et diminue de 1,5 °C/min. Le taux d'augmentation de l'humidité est généralement de 10 % HR/min et celui de réduction de 5 % HR/min. Deux heures suffissent pour effectuer un étalonnage à six points classique avec le 5128A RHapid-Cal®. Pour comparer, un générateur d’humidité à double pression a besoin de plus temps pour répondre aux variations d’humidité ou de température. Il faudra plus de trois heures pour effectuer un étalonnage similaire avec un générateur standard à double pression.
3. Possibilité d'effectuer des étalonnages multipoints de sondes d'humidité sur siteIl est pratique d'effectuer des étalonnages de contrôle ou monopoint de sonde avec un hygromètre portable, mais ses résultats présentent des inconvénients. L'étalonnage avec un appareil de mesure portable doit être supervisé avec soin. Les différences de température entre la sonde et son environnement, la chaleur corporelle du technicien et l'humidité causée par la respiration peuvent toutes être des sources d'erreurs de mesure d'humidité relative.
Les tests monopoints peuvent également être à l'origine de relevés hors tolérance lorsque les conditions ambiantes varient. L'utilisation du 5128A RHapid-Cal® pour effectuer un étalonnage multipoint permet d'obtenir des résultats plus fiables, ainsi qu'une caractérisation plus juste du fonctionnement des sondes d'humidité de terrain dans leur zone de sensibilité.
4. Une conception polyvalente adaptée à de nombreuses tâchesDe nombreux capteurs d'humidité sont adaptés au compartiment de test du 5128A. Le 5128A est livré avec une porte à cinq ports qui permettent d'étalonner simultanément jusqu'à cinq sondes, appareils de mesure ou transmetteurs d'humidité relative. Une porte transparente en option qui intègre un support horizontal est également disponible. Les enregistreurs de données sont placés sur le support horizontal du compartiment pour être étalonnés. L'insertion de mélange peut être retirée pour placer des appareils plus volumineux dans le compartiment.
5. Léger et compact pour faciliter le transportLe 5128A RHapid-Cal® mesure 237 mm de haut, 432 mm de largeur et 521 mm de profondeur (9,3 po x 17 po x 20,5 po) et pèse 15 kg (33,06 lb). Il est facile à transporter vers n'importe quel établi de laboratoire ou vers n'importe quel lieu de travail sur site. Son design pratique et robuste permet d’insérer la cartouche dessiccative interne dans le panneau avant. En comparaison, un générateur d'humidité à double pression est en pratique limité à une utilisation en laboratoire à cause de son volume. Il comprend un générateur, un compresseur et un équipement de support. Un « petit » générateur à double pression requiert environ huit fois plus d'espace que le 5128A RHapid-Cal® et est environ quatre fois plus lourd. Le 5128A RHapid-Cal® peut facilement être placé sur un petit chariot pour être transporté dans toute l'installation, et une mallette de transport à roulettes est offerte pour transporter l'appareil et effectuer des étalonnages sur site.
6. Étalonnage système inclus selon la norme ISO 17025Avant d'être livrés, tous les 5128A RHapid-Cal® sont soumis à un étalonnage système agréé de leur compartiment d'humidité et de leur sonde interne avec un hygromètre à miroir refroidi servant d'étalon de référence. Cet étalonnage système garantit les performances optimales du 5128A et de sa sonde de référence interne à leur sortie d'usine. En revanche, certains fournisseurs de générateurs d'humidité ne fournissent qu'un étalonnage de sonde de référence au lieu d'un étalonnage système complet qui garantit l'homogénéité et la précision requise à l’emplacement de l’appareil testé.
7. Entretien facileLe 5128A RHapid-Cal® emploie une méthode à débit variable pour générer une humidité relative. Une cartouche dessiccative permet de réduire l'humidité et un humidificateur interne permet de l'augmenter. Un voyant lumineux indique que la cartouche dessiccative doit être remplacée. Son design pratique et robuste permet d’insérer la cartouche dessiccative interne dans le panneau avant du 5128A. Son design pratique et robuste permet d’insérer la cartouche dessiccative interne dans le panneau avant du 5128A. La cartouche peut être facilement remplacée en retirant le capuchon situé à l'avant et en insérant une nouvelle.
Le 5128A RHapid-Cal® a uniquement besoin d’eau distillée pour fonctionner. Aucun autre fluide ou air comprimé n’est nécessaire. Un indicateur de niveau d'eau situé sur le panneau avant indique le niveau d'eau dans le générateur d'humidité. Lorsque le niveau d'eau est inférieur au niveau minimal, remplissez le réservoir avec de l'eau distillée.
Aucune tâche spéciale de mise à l'arrêt n'est requise après l'utilisation. Ainsi, vous pouvez passer rapidement d'une tâche à l'autre.
Tension secteur AC
100 V à 240 V ±10 %
Plage de fréquence standard
de 47 Hz à 63 Hz
Consommation électrique
300 VA
Liquide de test requis
Eau distillée
Temps de chauffe
Deux fois le temps depuis la dernière chauffe, 30 minutes maximum
Catégorie du fusible d'alimentation secteur
F4A 250 V (action rapide)
Plage d'humidité de fonctionnement, 18 à 28 °C
Jusqu'à 80 % d'humidité relative
Température et humidité relative de stockage
-20 à 50 °C, 0 à 95 % d'humidité relative sans condensation
Sortie d'alimentation du transducteur
12 V c.c., 1 A maximum, fusible : F 1 A 250 V (action rapide)
Interface ordinateur
USB
Sécurité
CEI 61010-1, catégorie d'installation II, degré de pollution 2, utilisation uniquement à l'intérieur
Altitude
2 000 m
Compatibilité électromagnétique (CEM)
International
CEI 61326-1 : environnement électromagnétique contrôlé
CISPR 11 : groupe 1, Class A
Groupe 1 : l'équipement à généré intentionnellement ou utilise de l'énergie de fréquence radio couplée de façon conductrice et requise par les fonctions internes de l'appareil.
Classe A : l'équipement peut être utilisé dans tout établissement non domestique et dans ceux directement connectés à un réseau d'alimentation basse tension qui alimente des bâtiments utilisés à des fins domestiques. Il pourrait être difficile de garantir la compatibilité électromagnétique dans d'autres environnements à cause de perturbations conductives ou rayonnantes.
Corée (KCC)
Équipement de classe A (diffusion industrielle et matériel de communication)
Classe A : l'équipement est conforme aux exigences en matière d'équipement industriel à onde électromagnétique. Le vendeur ou l'utilisateur doivent en tenir compte. Cet équipement est conçu pour être utilisé dans un cadre professionnel et non par des particuliers.
ÉTATS-UNIS (FCC)
47 CFR 15 sous-partie B. Ce produit est considéré comme un dispositif exempté par la clause 15.103.
Weight
Châssis uniquement
15 kg (33,06 lb)
Dimensions
Châssis
237 mm × 432 mm × 521 mm (9,3 po × 17 po × 20,5 po) (hauteur × largeur × profondeur)
Dimensions globales du compartiment
200 mm (7,87 po) (profondeur) x 150 mm (5,90 po) (diamètre)
Dimensions de fonctionnement
109 mm (4,3 po) (profondeur) x 125 mm (4,92 po) (diamètre)
Résolution de la température
Affichage
0,1 °C
Données USB
0,1 °C
Résolution de l'humidité
Affichage
0,1 % d'humidité relative
Données USB
0,1 % d'humidité relative
Point de rosée
Résolution
0,1 °C (à titre indicatif uniquement)
Remarque : le relevé du point de rosée affiché est calculé à partir de la température réelle et du relevé d'humidité relative du produit. Il est calculé en tant que point de rosée (vapeur d'eau au-dessus de l'eau) sur toute la gamme, même si le point de rosée est égal ou inférieur à 0 °C à une pression nominale de 101 325 kPa (1 atmosphère).
Spécifications techniques du compartiment d'humidité et de température
Les spécifications du produit décrivent l'incertitude instrumentale absolue du produit. Les spécifications du produit comprennent la stabilité, la température ambiante et l'humidité (dans les limites spécifiées), la linéarité, la régulation de l'alimentation, l'incertitude de mesure standard de référence et la stabilité sur un an. Les spécifications du produit sont fournies selon un niveau de confiance normalement distribué de 99 % k = 2,58, sauf indication contraire.
Spécifications du compartiment
Un an, plage de température ambiante : 23 °C ±3 °C1
Plage de températures du compartiment
Plage d'humidité du compartiment
Spécifications d'humidité
Spécifications thermiques
18 à 23 °C
HR 7 % à 80 %
HR >80 % à 95 %
HR ±1,0 %
HR ±1,25 %
±0,2°C
±0,2 °C
>23 °C à 28 °C
HR 7 % à 80 %
>80 % à HmaxHR 2 %
HR ±1,0 %
HR ±1,25 %
±0,2°C
±0,2 °C
1 Dans des conditions ambiantes de 23 °C ±5 °C, multiplier les spécifications par 1,5.
2 Hmax est la valeur d'humidité maximale à laquelle la spécification s'applique.
Remarque : les spécifications s'appliquent au volume de fonctionnement indiqué dans le modèle de volume de fonctionnement disponible à la fin du manuel de l'opérateur et font référence au relevé réel affiché sur le produit.
Homogénéité et stabilité du compartiment
Plage de température ambiante : 23 °C ±3 °C1
1 Dans des conditions ambiantes de 23 °C ±5 °C, multiplier les spécifications par 1,5.
2 Homogénéité du volume de fonctionnement.
3 Écart type de 1-sigma de la mesure des relevés sur une période de 5 minutes.
4 L'homogénéité de l'humidité du compartiment est répertoriée pour des réglages intermédiaires d'humidité. Des réglages inférieurs d'humidité offrent plus d'homogénéité alors que des réglages plus élevés offrent moins d'homogénéité.
5 La plage de contrôle du compartiment varie de 5 °C à 50 °C. La température basse atteignable peut être limitée à 15 °C en dessous de la température ambiante selon la durée de stabilisation et les paramètres de température et d'humidité.
Spécifications de fonctionnement
Taux de réduction de la température
1,5 °C/min (standard)
Taux d'augmentation de la température
10 °C/min (standard)
Taux de réduction de l'humidité
5 % HR/minute (standard)
Taux d'augmentation de l'humidité
10 % HR/minute (standard)
