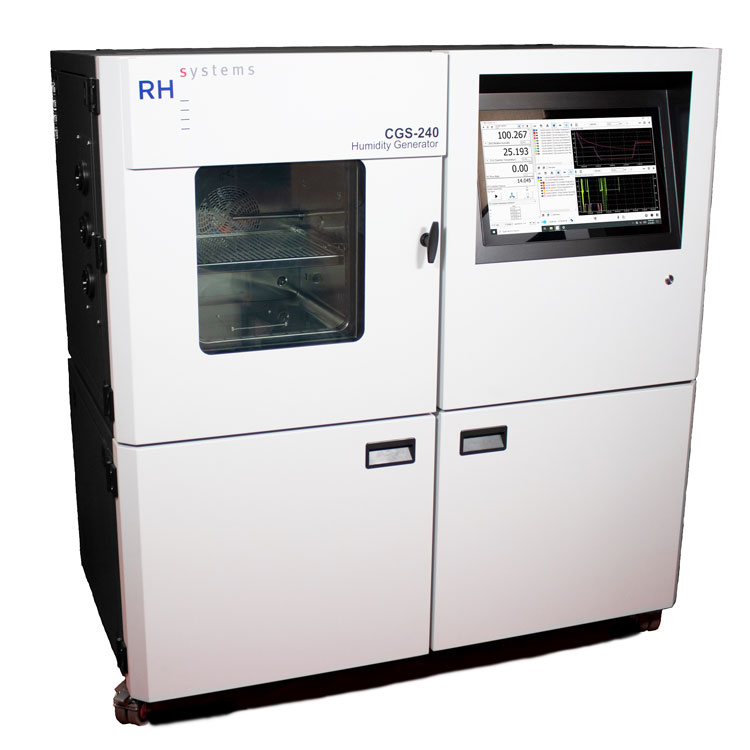

Générateur d'humidité en continu - CGS-240
Description
- Conception avancé du principe « deux pressions » et « deux températures »
- Humidité générée : 10…95% entre 0 et 72°C (extension -10…+85°C en option)
- Incertitude de l’humidité relative < ±0,5% de la valeur indiquée
- Chambre 380 x 300 x 300 mm isolée par une double enveloppe eau + air
La chambre utilise une conception robuste, avec un système de gestion des câbles pour la sonde de température de la chambre, le gaz de l’échantillon ainsi qu’une injection de gaz d’échantillonnage au centre de la circulation d’air ventilé. La chambre gère une mesure de la pression locale et permet l’installation d’étagères à plusieurs positions. Elle est équipée d’une isolation thermique à haute performance entourant la porte et tous les côtés de la chambre d’essai grâce à un joint profilé en silicone souple pour une étanchéité parfaite. Un ventilateur intégré à la chambre assure une circulation d’air interne qui garantit l’uniformité et la stabilité dans tout le volume de travail.
Régulation thermique et stabilitéLa porte de la chambre à enveloppe liquide utilise des charnières robustes, un mécanisme de verrouillage encastré, un éclairage et un chauffage intégrée dans le cadre et la fenêtre de la porte. La vitre intérieure de la fenêtre est enveloppée de liquide et thermiquement régulée à la même température que la chambre. Ce dispositif contribue considérablement à la stabilité de la chambre et à l’uniformité de la température. La chambre est également entourée d’une enveloppe remplie de liquide, ce qui signifie que les six parois de la chambre sont thermiquement isolées et régulées. Pour finir une enveloppe remplie d’air vient recouvrir l’enveloppe liquide, garantissant ainsi une stabilité et une uniformité inégalées.
Bien plus qu’un générateur d’humidité relativeSi l’humidité relative est un paramètre typique, le CGS-240 contrôle facilement le point de rosée et le point de givre, tout en faisant automatiquement la distinction entre les deux. Lors de la saisie d’un paramètre de point de rosée ou point de gelée, les fonctions associées telles que les températures de saturation et de la chambre sont ajustées en interne aux conditions appropriées, garantissant ainsi que la valeur de point de rosée ou de givre souhaitée puisse être atteinte avec une incertitude meilleure que 0,10 °C.
RHS ControlRHS Control est une interface personnalisée qui permet à l’utilisateur de faire fonctionner le générateur d’humidité à partir d’un écran tactile intégré. Le système peut fonctionner manuellement en entrant directement les points de consigne souhaités, ou de façon automatique grâce à un profil défini par l’utilisateur. Le profil est une séquence constituée de points de consignes et de paliers préprogrammés et choisis par l’utilisateur. De plus l’enregistrement des données est entièrement automatique et ne nécessite aucune intervention supplémentaire de la part de l’utilisateur.
Fonctionnement en continuLe CGS-240 peut fonctionner en continu sans qu’il soit nécessaire de l’arrêter, la seule exigence étant de maintenir un niveau d’eau suffisant dans le réservoir d’eau distillée de 20 litres. Le réservoir peut être rempli à tout moment sans qu’il soit nécessaire d’arrêter le système, ce qui permet une production ininterrompue d’humidité pendant des jours, des semaines ou des mois. La seule limite au fonctionnement dans la durée intervient lorsque les températures de la chambre ou de la saturation sont inférieures à 0°C et que l’eau gèle dans le saturateur. Ceci limite temporairement le débit de gaz en raison d’un éventuel blocage par la glace. En cas de blocage, un remède simple consiste à réchauffer le système au-dessus du point de givre pendant une courte période pour permettre au bouchon de fondre. Cependant, un circuit de dérivation du saturateur est utilisé pour prolonger la durée de fonctionnement dans des conditions de givre prévisibles. Ce qui concède une limite d’environ 8 à 12 heures de fonctionnement en continu sous zéro est possible avant que le réchauffement ne soit nécessaire.
Collecte des donnéesLe programme RHS Control permet le raccordement de divers instruments via communication numérique pour une surveillance et un contrôle continus, ainsi que la collecte de données associées. De nombreux instruments dotés d’une capacité de communication RS-232 ou RS-485 ne nécessitent qu’un fichier de description écrit par l’utilisateur (fichier.json) pour permettre le monitoring et la collecte des données. Les données collectées peuvent être visualisées sous forme numérique et graphique. Toutes les données du CGS-240 et de tout instrument connecté peuvent être visualisées ensemble sur un graphique commun. Les données sont automatiquement stockées dans des fichiers pendant la collecte pour être importées ultérieurement dans Excel et dans d’autres programmes d’analyse et de graphiques après traitement.
