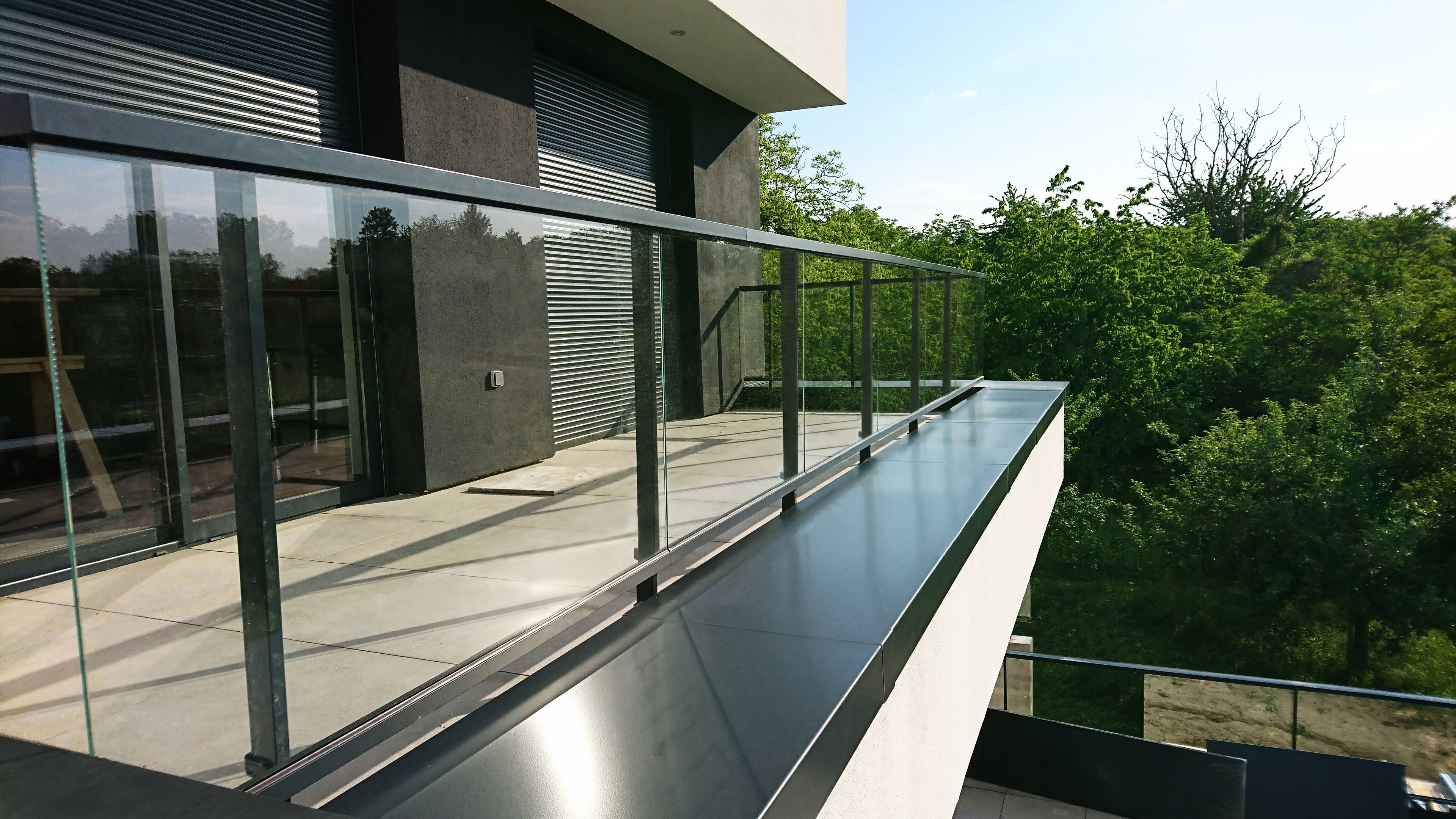

Panorama - garde-corps - dani alu - a remplissage décoratif filant pour toiture terrasse accessible et balcon
Description
Caractéristiques
Nouveautés
Panorama est un système de garde-corps en aluminium qui permet de multiples combinaisons.
Le système propose des remplissages décoratifs variés : vitré, barreaudé, tôlé, HPL et différentes formes des lisses : rectangulaire, ronde et bombée ce qui permet de personnaliser les garde-corps afin de donner le caractère souhaité aux constructions à équiper.
Plusieurs sabots de fixation standard permettent de s'adapter à de nombreux cas de figure :
Accessoires Le système Panorama a été étudié pour assurer une finition esthétique grâce à des pièces d'assemblage discrètes et pratiques d'utilisation.
Normes Panorama est conforme aux normes :
BIM Pour vos projets BIM, dani alu propose sa gamme de garde-corps Panorama (série Vision uniquement) au format Revit.
La main courante rectangulaire est disponible pour tous les modèles avec vide sous main courante, une ou deux lisses intermédiaires. Elle s'harmonise avec les lisses de remplissage et les lisses intermédiaires rectangulaires. Une combinaison avec modèle rond est possible sur demande.
La main courante ronde est disponible pour tous les modèles avec vide sous main courante, une ou deux lisses intermédiaires. Elle s'harmonise avec les lisses de remplissage et les lisses intermédiaires rondes.
Une combinaison avec modèle rectangulaire est possible sur demande.
La main courante bombée permet un remplissage toute hauteur, vitré, barreaudé ou tôlé. Elle s'accompagne en partie basse d'une lisse de remplissage rectangulaire.
Les fixations :
Sabot B avec cale
Le sabot B se fixe sur dalle ou sur muret. Il permet de régler la verticalité du montant et l'horizontalité de la main courante. Une cale s'adapte au sabot pour une finition esthétique.
Elle permet de :
La cale est ajourée pour faciliter l'évacuation des eaux de ruissellement.
Réglage de la verticalité du garde-corps :
le réglage de l'aplomb se fait par l'intermédiaire de 2 vis sur une plage de ±4,5°.
Réglage de la hauteur du montant jusqu'à 10mm.
Sabot A5 Le sabot A5 se positionne en nez de dalle, mais aussi à l'intérieur ou à l'extérieur d'un muret.
Cette fixation permet de faire passer le remplissage devant le nez de dalle.
Sabot A60
Le sabot A60 est la solution technique parfaite pour une combinaison avec le système de couvertine Couvernet pour toiture-terrasse et pour balcon.
Sabot Z sous couvertine Le sabot Z se fixe sur le dessus de l'acrotère, évitant ainsi de percer dans l'étanchéité au niveau du relevé. Il répond à la majeure partie des cas en toiture-terrasse où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d'acrotère.
Il est compatible avec l'utilisation du système de couvertine Couvernet.
Sabot Z ITE sous couvertine
Le sabot Zite est dédié aux acrotères dont le relevé est isolé, et d'une épaisseur maximum de 200 mm. Il se fixe sur la tête d'acrotère isolée et sous le système de couvertine Couvernet ITE®.
Sabot D pour dalle isolée et étanchée Le sabot D traverse le complexe d'étanchéité conformément aux recommandations des DTU 43.1 et 20.12 grâce aux manchons platine et à la collerette formant solin. Il est conçu pour recevoir le sabot B, compatible avec toutes les séries (Vision, Air, Décor et HPL).
- Remplissage filant masquant les montants
- Finition esthétique avec un large choix de modèles et de teintes RAL
- Livraison sur mesure avec plan de calepinage
- Assemblage pratique et rapide grâce aux remplissages décoratifs pré-montés en usine
Nouveautés
- Sabot C :
Fixation déportée pour l'habillage des nez de balcons
- Sabot D :
Fixation pour dalle isolée et étanchée des toitures terrasses
Panorama est un système de garde-corps en aluminium qui permet de multiples combinaisons.
Le système propose des remplissages décoratifs variés : vitré, barreaudé, tôlé, HPL et différentes formes des lisses : rectangulaire, ronde et bombée ce qui permet de personnaliser les garde-corps afin de donner le caractère souhaité aux constructions à équiper.
Plusieurs sabots de fixation standard permettent de s'adapter à de nombreux cas de figure :
- Sur dalle ou sur muret de balcon
- En nez de dalle
-
En intérieur ou en extérieur de muret, avec ou sans couvertine - Sur dalle isolée et étanchée en toiture-terrasse
- Sur acrotère avec ou sans isolation, avec ou sans couvertine
Accessoires Le système Panorama a été étudié pour assurer une finition esthétique grâce à des pièces d'assemblage discrètes et pratiques d'utilisation.
- L'étrier
L'étrier dispose d'une vis latérale pour être prépositionné et ainsi faciliter l'assemblage des lisses intermédiaires et des modules de remplissage. - Les jonctions
Les pièces de jonctions sont dimensionnées pour s'intégrer dans l'alignement des profilés. - Le closoir
Un closoir s'insère dans la gorge inférieure de la main courante pour une finition parfaite. - Les embouts
Des embouts sont disponibles pour assurer la finition de tous les modèles de mains courantes et lisses.
Normes Panorama est conforme aux normes :
- NF P 01-012 (Dimensions des garde-corps)
- NF P 01-013 (Essais : méthode et critères)
- NF P 06-111-2/A1 (Annexe nationale à l'Eurocode 1)
- DTU 43.1 : Etanchéité des toitures-terrasses et toitures inclinées avec éléments porteurs en maçonnerie en climat de plaine
- DTU 20.12 : Gros oeuvre en maçonnerie des toitures destinées à recevoir un revêtement d'étanchéité
BIM Pour vos projets BIM, dani alu propose sa gamme de garde-corps Panorama (série Vision uniquement) au format Revit.

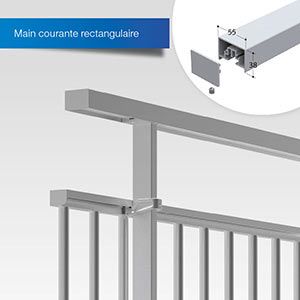

La main courante rectangulaire est disponible pour tous les modèles avec vide sous main courante, une ou deux lisses intermédiaires. Elle s'harmonise avec les lisses de remplissage et les lisses intermédiaires rectangulaires. Une combinaison avec modèle rond est possible sur demande.
La main courante ronde est disponible pour tous les modèles avec vide sous main courante, une ou deux lisses intermédiaires. Elle s'harmonise avec les lisses de remplissage et les lisses intermédiaires rondes.
Une combinaison avec modèle rectangulaire est possible sur demande.
La main courante bombée permet un remplissage toute hauteur, vitré, barreaudé ou tôlé. Elle s'accompagne en partie basse d'une lisse de remplissage rectangulaire.
Les fixations :
Sabot B avec cale
Le sabot B se fixe sur dalle ou sur muret. Il permet de régler la verticalité du montant et l'horizontalité de la main courante. Une cale s'adapte au sabot pour une finition esthétique.
Elle permet de :
- cacher les vis de réglage
- proposer un support rigide
La cale est ajourée pour faciliter l'évacuation des eaux de ruissellement.
Réglage de la verticalité du garde-corps :
le réglage de l'aplomb se fait par l'intermédiaire de 2 vis sur une plage de ±4,5°.
Réglage de la hauteur du montant jusqu'à 10mm.
Sabot A5 Le sabot A5 se positionne en nez de dalle, mais aussi à l'intérieur ou à l'extérieur d'un muret.
Cette fixation permet de faire passer le remplissage devant le nez de dalle.
Sabot A60
Le sabot A60 est la solution technique parfaite pour une combinaison avec le système de couvertine Couvernet pour toiture-terrasse et pour balcon.
Sabot Z sous couvertine Le sabot Z se fixe sur le dessus de l'acrotère, évitant ainsi de percer dans l'étanchéité au niveau du relevé. Il répond à la majeure partie des cas en toiture-terrasse où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d'acrotère.
Il est compatible avec l'utilisation du système de couvertine Couvernet.
Sabot Z ITE sous couvertine
Le sabot Zite est dédié aux acrotères dont le relevé est isolé, et d'une épaisseur maximum de 200 mm. Il se fixe sur la tête d'acrotère isolée et sous le système de couvertine Couvernet ITE®.
Sabot D pour dalle isolée et étanchée Le sabot D traverse le complexe d'étanchéité conformément aux recommandations des DTU 43.1 et 20.12 grâce aux manchons platine et à la collerette formant solin. Il est conçu pour recevoir le sabot B, compatible avec toutes les séries (Vision, Air, Décor et HPL).
Caractéristiques
Matière
aluminium
