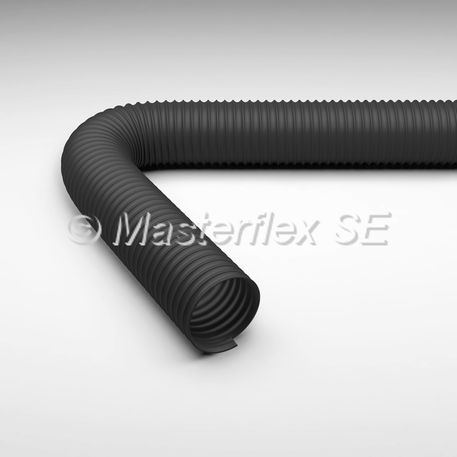

Gaine tpv d'aspiration et de transfert, lourde, pour hautes températures

Gaine TPV d'aspiration et de transfert, lourde, pour hautes températures
Matériau
Spirale: fil acier ressort
Paroi: élastomère thermoplastique (TPV)
Épaisseur de la paroi entre deux spires env. 1,4 mm
Domaines d'application
Gaine de protection pour contraintes mécaniques élevées
Aspiration de vapeurs
Apport et évacuation d'air dans l'environnement moteur
Passage d'air chaud et froid dans la construction de véhicules et de machines
Matières liquides et gaz
Propriétés
très flexible, léger
bonne résistance aux produits chimiques comme les acides, les lessives et les vapeurs de solvant
petits rayons de courbure
circulation optimale du flux
pratiquement lisse à l'intérieur
exempt de plastifiants et d'halogènes
haute résistance à la pression et au vide
bonne résistance générale aux ultraviolets et à l'ozone
à contraintes mécaniques élevées
conforme à la norme TRBS 2153 (zone 1, 21) pour les matières solides, les liquides et les gaz non inflammables avec conductivité électrique faible. Pour l'évacuation des charges électrostatiques, les deux extrémités de la spirale doivent être mises à la terre
Températures d'utilisation
-40°C à +130°C
jusqu'à +150°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Ø extérieur Poids/m Code article Longueurs en stock Longueur de production max.
bar bar mm mm kg m m
25 1,46 0,992 47 33 0,25 151-025-107 / 25
26 1,46 0,92 47 33 0,25 151-026-107 / 25
32 1,14 0,92 60 41 0,35 151-032-107 / 25
38 1,09 0,82 69 47 0,4 151-038-107 / 25
40 1,05 0,82 72 49 0,41 151-040-107 / 25
45 1,03 0,81 80 55 0,47 151-045-107 / 25
50 1,02 0,79 86 60 0,54 151-050-107 / 25
51 1,02 0,79 87 61 0,55 151-051-107 5/10 25
55 0,96 0,76 95 65 0,59 151-055-107 / 25
60 0,89 0,74 102 70 0,64 151-060-107 5/10 25
65 0,84 0,66 112 75 0,69 151-065-107 / 25
70 0,79 0,66 117 80 0,76 151-070-107 / 25
75 0,7 0,59 125 86 0,79 151-075-107 / 25
76 0,7 0,59 126 87 0,8 151-076-107 / 25
80 0,7 0,59 132 91 0,87 151-080-107 / 25
90 0,58 0,52 149 101 0,94 151-090-107 / 25
100 0,53 0,44 164 110 1 151-100-107 / 25
102 0,53 0,44 165 112 1,01 151-102-107 5/10 25
110 0,47 0,44 179 121 1,09 151-110-107 / 25
115 0,47 0,31 186 126 1,13 151-115-107 / 25
120 0,46 0,31 194 131 1,17 151-120-107 / 25
125 0,46 0,31 201 136 1,24 151-125-107 / 25
127 0,46 0,31 203 138 1,27 151-127-107 / 25
130 0,46 0,31 209 141 1,31 151-130-107 / 25
140 0,37 0,25 224 151 1,41 151-140-107 / 25
150 0,37 0,25 240 161 1,49 151-150-107 / 25
152 0,37 0,25 242 163 1,5 151-152-107 / 25
160 0,32 0,25 255 171 1,73 151-160-107 / 25
170 0,32 0,18 270 181 1,88 151-170-107 / 25
175 0,32 0,18 278 186 1,96 151-175-107 / 25
180 0,26 0,18 285 191 2,04 151-180-107 / 25
200 0,26 0,18 319 213 2,22 151-200-107 / 25
203 0,26 0,18 321 215 2,25 151-203-107 / 25
225 0,21 0,12 353 237 2,5 151-225-107 / 25
250 0,21 0,12 388 261 2,99 151-250-107 / 25
254 0,21 0,12 390 263 3,07 151-254-107 / 25
275 0,16 0,12 426 288 3,58 151-275-107 / 25
280 0,16 0,12 435 293 3,64 151-280-107 / 25
300 0,16 0,12 465 313 3,9 151-300-107 / 20
315 0,16 0,12 488 328 4,13 151-315-107 / 20
325 0,16 0,12 503 338 4,29 151-325-107 / 20
350 0,16 0,12 540 363 4,84 151-350-107 / 20
375 0,11 0,07 580 388 5,23 151-375-107 / 20
400 0,11 0,07 615 413 5,69 151-400-107 / 20
450 0,11 0,07 690 463 6,58 151-450-107 / 20
500 0,11 0,07 765 513 7,38 151-500-107 / 20
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Disponible sur demande
Disponible sur demande dans d'autres longueurs, DN, avec marquage client ou en version difficilement inflammable selon DIN 4102 B1
