![Gaine pour gaz d'échappement jusqu'à +650°c, double paroi_0](https://www.hellopro.fr/images/produit-2/0/4/8/gaine-pour-gaz-d-echappement-jusqu-a-650-c-double-paroi-5917840.png)

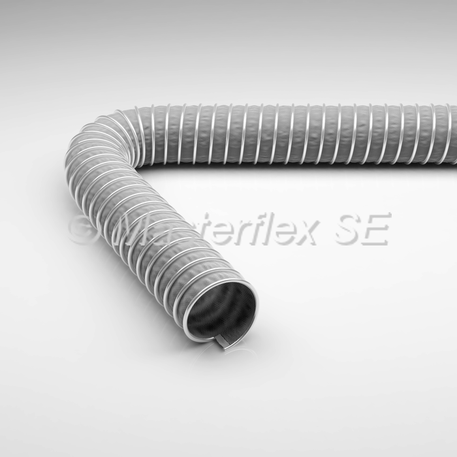

Gaine pour gaz d'échappement jusqu'à +650°c, double paroi
![Gaine pour gaz d'échappement jusqu'à +650°c, double paroi_0](https://www.hellopro.fr/images/produit-2/0/4/8/gaine-pour-gaz-d-echappement-jusqu-a-650-c-double-paroi-5917840.png)
Description
Gaine pour gaz d'échappement jusqu'à +650°C, double paroi
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi: construction double , tissus hautes températures, sans amiante, renforcés de fils acier inox, avec enduction spéciale stabilisée en température
Domaines d'application
Équipements de séchage à infrarouge
Construction de fours
Extraction de gaz d'échappement sur bancs d'essai dans l'automobile
Construction automobile et aéronautique
Construction navale
Protection contre la chaleur
Industries sidérurgiques et aciéries
Construction de machines
Extraction de fumées
Propriétés
très bonne tenue en température
spirale extérieure protégeant contre la friction
ignifuge
tenue aux vibrations élevée grâce aux renforts du tissu
petits rayons de courbure
forte résistance aux contraintes mécaniques
compressible
sans silicone
flexible
résistance limitée à la flexion répétée
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
bonne résistance au vide
Températures d'utilisation
-20°C à +650°C pour une utilisation en dépression
jusqu'à +750°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungslänge
bar bar mm kg m m
50 Auf Anfrage 0,39 30 1,1 229-050-111 3 - 10 15
55 Auf Anfrage 0,34 33 1,19 229-055-111 3 - 10 15
60 Auf Anfrage 0,31 36 1,29 229-060-111 3 - 10 15
65 Auf Anfrage 0,29 39 1,38 229-065-111 3 - 10 15
70 Auf Anfrage 0,26 42 1,47 229-070-111 3 - 10 15
75 Auf Anfrage 0,25 45 1,57 229-075-111 3 - 10 15
80 Auf Anfrage 0,22 48 1,66 229-080-111 3 - 10 15
90 Auf Anfrage 0,21 54 1,85 229-090-111 3 - 10 15
100 Auf Anfrage 0,17 60 1,57 229-100-111 3 - 10 15
110 Auf Anfrage 0,14 66 1,71 229-110-111 3 - 10 15
120 Auf Anfrage 0,12 72 1,85 229-120-111 3 - 10 15
125 Auf Anfrage 0,1 75 1,93 229-125-111 3 - 10 15
130 Auf Anfrage 0,1 78 2 229-130-111 3 - 10 15
140 Auf Anfrage 0,09 84 2,14 229-140-111 3 - 10 15
150 Auf Anfrage 0,08 90 2,29 229-150-111 3 - 10 15
160 Auf Anfrage 0,07 96 2,43 229-160-111 3 - 10 15
170 Auf Anfrage 0,06 102 2,57 229-170-111 3 - 10 15
175 Auf Anfrage 0,06 105 2,65 229-175-111 3 - 10 15
180 Auf Anfrage 0,05 108 2,72 229-180-111 3 - 10 15
200 Auf Anfrage 0,04 120 3,01 229-200-111 3 - 10 15
215 Auf Anfrage 0,04 151 3,22 229-215-111 3 - 10 15
225 Auf Anfrage 0,03 158 3,36 229-225-111 3 - 10 15
250 Auf Anfrage 0,03 175 3,72 229-250-111 3 - 10 15
275 Auf Anfrage 0,02 193 4,08 229-275-111 3 - 10 15
300 Auf Anfrage 0,02 210 4,44 229-300-111 3 - 10 15
315 Auf Anfrage 0,02 221 4,66 229-315-111 3 - 10 15
325 Auf Anfrage 0,02 228 4,8 229-325-111 3 - 10 15
350 Auf Anfrage 0,02 245 5,16 229-350-111 3 - 10 15
375 Auf Anfrage 0,01 263 5,55 229-375-111 3 - 10 15
400 Auf Anfrage 0,01 280 5,91 229-400-111 3 - 10 15
450 Auf Anfrage 0,01 360 6,63 229-450-111 3 - 10 15
500 Auf Anfrage 0,01 400 7,35 229-500-111 3 - 10 15
550 Auf Anfrage 0,01 440 8,07 229-550-111 3 - 10 10
600 Auf Anfrage 0,01 480 8,79 229-600-111 3 - 10 10
700 Auf Anfrage 0,01 560 10,23 229-700-111 3 - 10 10
800 Auf Anfrage 0,01 640 11,67 229-800-111 3 - 10 10
900 Auf Anfrage 0,01 720 13,11 229-900-111 3 - 10 10
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi: construction double , tissus hautes températures, sans amiante, renforcés de fils acier inox, avec enduction spéciale stabilisée en température
Domaines d'application
Équipements de séchage à infrarouge
Construction de fours
Extraction de gaz d'échappement sur bancs d'essai dans l'automobile
Construction automobile et aéronautique
Construction navale
Protection contre la chaleur
Industries sidérurgiques et aciéries
Construction de machines
Extraction de fumées
Propriétés
très bonne tenue en température
spirale extérieure protégeant contre la friction
ignifuge
tenue aux vibrations élevée grâce aux renforts du tissu
petits rayons de courbure
forte résistance aux contraintes mécaniques
compressible
sans silicone
flexible
résistance limitée à la flexion répétée
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
bonne résistance au vide
Températures d'utilisation
-20°C à +650°C pour une utilisation en dépression
jusqu'à +750°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungslänge
bar bar mm kg m m
50 Auf Anfrage 0,39 30 1,1 229-050-111 3 - 10 15
55 Auf Anfrage 0,34 33 1,19 229-055-111 3 - 10 15
60 Auf Anfrage 0,31 36 1,29 229-060-111 3 - 10 15
65 Auf Anfrage 0,29 39 1,38 229-065-111 3 - 10 15
70 Auf Anfrage 0,26 42 1,47 229-070-111 3 - 10 15
75 Auf Anfrage 0,25 45 1,57 229-075-111 3 - 10 15
80 Auf Anfrage 0,22 48 1,66 229-080-111 3 - 10 15
90 Auf Anfrage 0,21 54 1,85 229-090-111 3 - 10 15
100 Auf Anfrage 0,17 60 1,57 229-100-111 3 - 10 15
110 Auf Anfrage 0,14 66 1,71 229-110-111 3 - 10 15
120 Auf Anfrage 0,12 72 1,85 229-120-111 3 - 10 15
125 Auf Anfrage 0,1 75 1,93 229-125-111 3 - 10 15
130 Auf Anfrage 0,1 78 2 229-130-111 3 - 10 15
140 Auf Anfrage 0,09 84 2,14 229-140-111 3 - 10 15
150 Auf Anfrage 0,08 90 2,29 229-150-111 3 - 10 15
160 Auf Anfrage 0,07 96 2,43 229-160-111 3 - 10 15
170 Auf Anfrage 0,06 102 2,57 229-170-111 3 - 10 15
175 Auf Anfrage 0,06 105 2,65 229-175-111 3 - 10 15
180 Auf Anfrage 0,05 108 2,72 229-180-111 3 - 10 15
200 Auf Anfrage 0,04 120 3,01 229-200-111 3 - 10 15
215 Auf Anfrage 0,04 151 3,22 229-215-111 3 - 10 15
225 Auf Anfrage 0,03 158 3,36 229-225-111 3 - 10 15
250 Auf Anfrage 0,03 175 3,72 229-250-111 3 - 10 15
275 Auf Anfrage 0,02 193 4,08 229-275-111 3 - 10 15
300 Auf Anfrage 0,02 210 4,44 229-300-111 3 - 10 15
315 Auf Anfrage 0,02 221 4,66 229-315-111 3 - 10 15
325 Auf Anfrage 0,02 228 4,8 229-325-111 3 - 10 15
350 Auf Anfrage 0,02 245 5,16 229-350-111 3 - 10 15
375 Auf Anfrage 0,01 263 5,55 229-375-111 3 - 10 15
400 Auf Anfrage 0,01 280 5,91 229-400-111 3 - 10 15
450 Auf Anfrage 0,01 360 6,63 229-450-111 3 - 10 15
500 Auf Anfrage 0,01 400 7,35 229-500-111 3 - 10 15
550 Auf Anfrage 0,01 440 8,07 229-550-111 3 - 10 10
600 Auf Anfrage 0,01 480 8,79 229-600-111 3 - 10 10
700 Auf Anfrage 0,01 560 10,23 229-700-111 3 - 10 10
800 Auf Anfrage 0,01 640 11,67 229-800-111 3 - 10 10
900 Auf Anfrage 0,01 720 13,11 229-900-111 3 - 10 10
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
