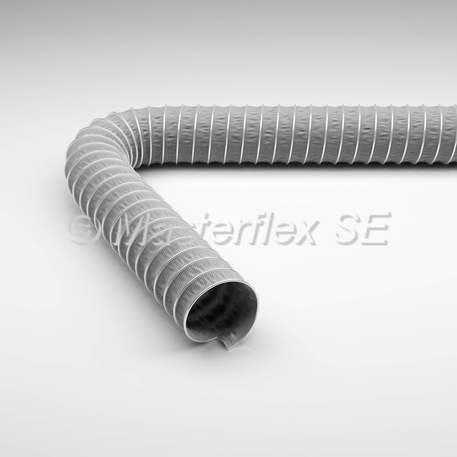

Gaine pour gaz d'échappement jusqu'à +450°c, double paroi

Gaine pour gaz d'échappement jusqu'à +450°C, double paroi
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi: tissu hautes températures, sans amiante, renforcé de fils d'acier inox, avec enduction spéciale
Domaines d'application
Bancs de mesure des performances de moteurs diésel
Transfert d'air chaud
Construction de moteurs
Extraction de gaz d'échappement
Construction de machines
Construction automobile
En basse pression
Extraction de fumées
Industrie de l'armement
Construction aéronautique
Propriétés
très flexible
difficilement inflammable
très bonne tenue en température
spirale extérieure protégeant contre la friction
approprié en premier lieu comme flexible d'aspiration
petits rayons de courbure
super léger
résistant à l'abrasion
forte résistance aux contraintes mécaniques
bonne résistance au vide grâce aux renforts du tissu
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
Températures d'utilisation
jusqu'à +500°C en pointe
-20°C à +450°C pour une utilisation en dépression
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungs­länge
bar bar mm kg m m
50 Auf Anfrage 0,35 30 0,59 231-050-111 3 - 10 15
55 Auf Anfrage 0,29 33 0,65 231-055-111 3 - 10 15
60 Auf Anfrage 0,24 36 0,63 231-060-111 3 - 10 15
65 Auf Anfrage 0,21 39 0,68 231-065-111 3 - 10 15
70 Auf Anfrage 0,17 42 0,73 231-070-111 3 - 10 15
75 Auf Anfrage 0,15 45 0,78 231-075-111 3 - 10 15
80 Auf Anfrage 0,14 48 0,83 231-080-111 3 - 10 15
90 Auf Anfrage 0,11 54 0,93 231-090-111 3 - 10 15
100 Auf Anfrage 0,09 60 1,2 231-100-111 3 - 10 15
110 Auf Anfrage 0,07 66 1,31 231-110-111 3 - 10 15
120 Auf Anfrage 0,06 72 1,43 231-120-111 3 - 10 15
125 Auf Anfrage 0,05 75 1,48 231-125-111 3 - 10 15
130 Auf Anfrage 0,05 78 1,54 231-130-111 3 - 10 15
140 Auf Anfrage 0,05 84 1,65 231-140-111 3 - 10 15
150 Auf Anfrage 0,04 90 1,76 231-150-111 3 - 10 15
160 Auf Anfrage 0,03 96 1,87 231-160-111 3 - 10 15
170 Auf Anfrage 0,03 102 1,99 231-170-111 3 - 10 15
175 Auf Anfrage 0,03 105 2,04 231-175-111 3 - 10 15
180 Auf Anfrage 0,03 108 2,1 231-180-111 3 - 10 15
200 Auf Anfrage 0,02 120 2,32 231-200-111 3 - 10 15
215 Auf Anfrage 0,02 151 2,78 231-215-111 3 - 10 15
225 Auf Anfrage 0,02 158 2,9 231-225-111 3 - 10 15
250 Auf Anfrage 0,02 175 3,21 231-250-111 3 - 10 15
275 Auf Anfrage 0,01 193 3,52 231-275-111 3 - 10 15
300 Auf Anfrage 0,01 210 3,83 231-300-111 3 - 10 15
315 Auf Anfrage 0,01 221 4,01 231-315-111 3 - 10 15
325 Auf Anfrage 0,01 228 4,14 231-325-111 3 - 10 15
350 Auf Anfrage 0,01 245 4,45 231-350-111 3 - 10 15
375 Auf Anfrage 0,01 263 4,78 231-375-111 3 - 10 15
400 Auf Anfrage 0,01 280 5,09 231-400-111 3 - 10 15
450 Auf Anfrage 0,01 360 5,71 231-450-111 3 - 10 15
500 Auf Anfrage 0,01 400 6,33 231-500-111 3 - 10 15
550 Auf Anfrage 0,01 440 6,94 231-550-111 3 - 10 10
600 Auf Anfrage 0,01 480 7,56 231-600-111 3 - 10 10
700 Auf Anfrage 0,01 560 8,8 231-700-111 3 - 10 10
800 Auf Anfrage 0,01 640 10,03 231-800-111 3 - 10 10
900 Auf Anfrage 0,01 720 11,27 231-900-111 3 - 10 10
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
