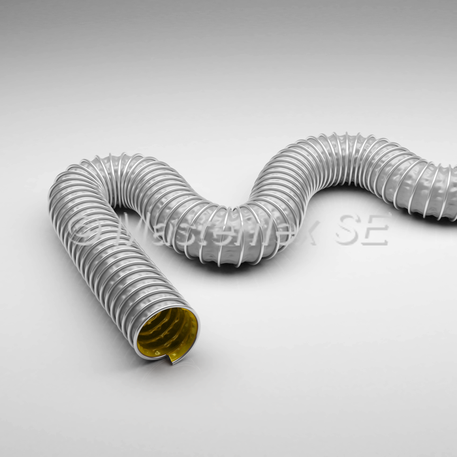

Gaine pour gaz d'échappement jusqu'à +400°c, excellente résistance chimique

Gaine pour gaz d'échappement jusqu'à +400°C, excellente résistance chimique
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
tissu de verre contre-collé KAPTON® sur une face
Domaines d'application
Aspiration de gaz agressifs et chauds
Extraction de gaz en dépression et en basse pression
Construction automobile et de moteurs
Extraction de gaz d'échappement sur bancs d'essai dans l'automobile
Propriétés
très bonne tenue en température
très bonne résistance chimique (comme pour les tuyaux Master-Clip PTFE mais avec une plus grande plage de températures)
spirale extérieure protégeant contre la friction
petits rayons de courbure
très flexible
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
bonne résistance au vide
grande étanchéité aux gaz en dépression et en basse pression
extrêmement léger
Températures d'utilisation
-260°C à +400°C
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungs­länge
bar bar mm kg m m
50 0,9 0,37 30 0,8 253-050-110 3 - 10 15
55 0,815 0,33 33 0,8 253-055-110 3 - 10 15
60 0,7 0,3 36 0,8 253-060-110 3 - 10 15
65 0,625 0,28 39 0,9 253-065-110 3 - 10 15
70 0,55 0,25 42 0,9 253-070-110 3 - 10 15
75 0,5 0,24 45 0,9 253-075-110 3 - 10 15
80 0,45 0,21 48 1 253-080-110 3 - 10 15
90 0,4 0,2 54 1 253-090-110 3 - 10 15
100 0,35 0,16 60 1 253-100-110 3 - 10 15
110 0,3 0,13 66 1,1 253-110-110 3 - 10 15
120 0,28 0,11 72 1,1 253-120-110 3 - 10 15
125 0,27 0,1 75 1,3 253-125-110 3 - 10 15
130 0,262 0,09 78 1,3 253-130-110 3 - 10 15
140 0,196 0,08 84 1,3 253-140-110 3 - 10 15
150 0,172 0,07 90 1,4 253-150-110 3 - 10 15
160 0,16 0,06 96 1,4 253-160-110 3 - 10 15
170 0,158 0,06 102 1,4 253-170-110 3 - 10 15
175 0,147 0,05 105 1,6 253-175-110 3 - 10 15
180 0,132 0,05 108 1,6 253-180-110 3 - 10 15
200 0,121 0,04 120 1,8 253-200-110 3 - 10 15
215 0,118 0,04 151 2 253-215-110 3 - 10 15
225 0,105 0,03 158 2,2 253-225-110 3 - 10 15
250 0,096 0,03 175 2,5 253-250-110 3 - 10 15
275 0,092 0,02 193 2,9 253-275-110 3 - 10 15
300 0,081 0,02 210 3,2 253-300-110 3 - 10 15
315 0,069 0,02 221 3,3 253-315-110 3 - 10 15
325 0,062 0,02 228 3,5 253-325-110 3 - 10 15
350 0,051 0,01 245 3,9 253-350-110 3 - 10 15
375 0,041 0,01 263 4,4 253-375-110 3 - 10 15
400 0,039 0,01 280 4,9 253-400-110 3 - 10 15
450 0,031 0,01 360 5,7 253-450-110 3 - 10 10
500 0,028 0,01 400 6,5 253-500-110 3 - 10 10
550 0,025 0,01 440 7,3 253-550-110 3 - 10 10
600 0,021 0,01 480 8,2 253-600-110 3 - 10 10
700 0,014 0,01 560 9,6 253-700-110 3 - 10 10
800 0,012 0,01 640 11 253-800-110 3 - 10 10
900 0,01 0,01 720 12,5 253-900-110 3 - 10 10
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
