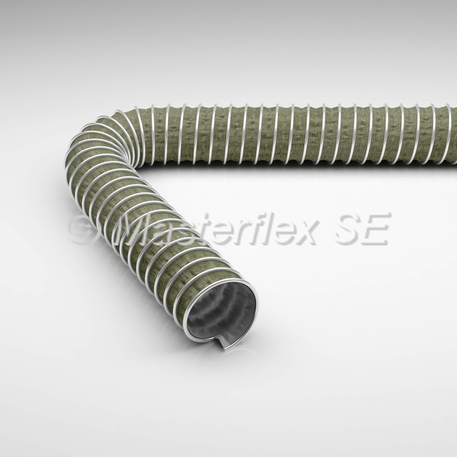

Gaine pour gaz d'échappement jusqu'à +300 °c, double paroi

Gaine pour gaz d'échappement jusqu'à +300 °C, double paroi
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi: double, en tissus enduits spéciaux hautes températures
Domaines d'application
Extraction de gaz d'échappement de moteurs jusqu'à +300°C, en prolongement d'une tulipe de captation et avec induction suffisante d'air frai (environ 50%)
Bancs de mesure des performances de moteurs diésel
Construction de machines
Construction automobile
En basse pression
Centrales d'aspiration
Air chaud
Extraction de fumées
Industrie de l'armement
Construction aéronautique
Propriétés
très bonne tenue en température
spirale extérieure protégeant contre la friction
approprié en premier lieu comme flexible d'aspiration
bonne compressibilité env. 1:4
petits rayons de courbure
très flexible
résistant à l'abrasion
tenue aux vibrations
forte résistance aux contraintes mécaniques
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
bonne résistance au vide
Températures d'utilisation
Gaz d'échappement jusqu'à +300°C en prolongement d'une tulipe de captation et avec induction suffisante d'air frais (env. 50%)
jusqu'à +350°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungs­länge
bar bar mm kg m m
38 0,94 0,44 23 0,55 226-038-120 3 - 10 20
40 0,93 0,43 24 0,55 226-040-120 3 - 10 20
45 0,92 0,41 27 0,6 226-045-120 3 - 10 20
50 0,9 0,38 30 0,6 226-050-120 3 - 10 20
55 0,85 0,33 33 0,7 226-055-120 3 - 10 20
60 0,78 0,29 36 0,7 226-060-120 3 - 10 20
65 0,67 0,26 39 0,8 226-065-120 3 - 10 20
70 0,67 0,22 42 0,9 226-070-120 3 - 10 20
75 0,62 0,21 45 1 226-075-120 3 - 10 20
80 0,61 0,19 48 1 226-080-120 3 - 10 20
90 0,56 0,16 54 1,2 226-090-120 3 - 10 20
100 0,51 0,13 60 1,3 226-100-120 3 - 10 20
110 0,48 0,11 66 1,3 226-110-120 3 - 10 20
120 0,36 0,09 72 1,4 226-120-120 3 - 10 20
125 0,33 0,08 75 1,4 226-125-120 3 - 10 20
130 0,28 0,08 78 1,6 226-130-120 3 - 10 20
140 0,25 0,07 84 1,6 226-140-120 3 - 10 20
150 0,22 0,06 90 1,8 226-150-120 3 - 10 20
160 0,21 0,05 96 1,8 226-160-120 3 - 10 20
170 0,19 0,05 102 2 226-170-120 3 - 10 20
175 0,185 0,04 105 2,1 226-175-120 3 - 10 20
180 0,172 0,04 126 2,1 226-180-120 3 - 10 20
200 0,148 0,03 140 2,4 226-200-120 3 - 10 20
215 0,128 0,03 151 1,9 226-215-120 3 - 10 20
225 0,115 0,03 158 2 226-225-120 3 - 10 20
250 0,1 0,02 175 2,2 226-250-120 3 - 10 20
275 0,08 0,02 193 2,3 226-275-120 3 - 10 20
300 0,07 0,02 210 2,4 226-300-120 3 - 10 20
325 0,059 0,01 228 2,5 226-325-120 3 - 10 20
350 0,056 0,01 245 2,9 226-350-120 3 - 10 20
375 0,05 0,01 300 3,2 226-375-120 3 - 10 20
400 0,047 0,01 320 3,4 226-400-120 3 - 10 20
450 0,045 0,01 360 4 226-450-120 3 - 10 20
500 0,043 0,01 400 4,5 226-500-120 3 - 10 20
550 0,042 0,01 440 5,1 226-550-120 3 - 10 20
600 0,039 0,01 480 5,6 226-600-120 3 - 10 15
700 0,031 0,01 560 6,6 226-700-120 3 - 10 15
800 0,022 0,01 640 7,6 226-800-120 3 - 10 15
900 0,016 0,01 720 8,6 226-900-120 3 - 10 15
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
