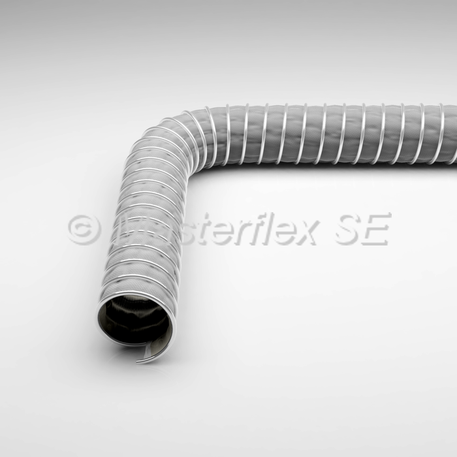

Gaine pour gaz d'échappement jusqu'à +1100°c

Gaine pour gaz d'échappement jusqu'à +1100°C
Matériau
Spirale extérieure: acier inoxydable (1.4512)
Paroi: triple. Intérieur: tissu en acier inox - milieu: tissu thermique - extérieur: tissu haute température stabilisé, renforcé par des insertions de fils d'acier inox
Domaines d'application
Construction de fours
Construction automobile et aéronautique
Construction navale
Protection contre la chaleur
Industries sidérurgiques et aciéries
Extraction de gaz d'échappement sur bancs d'essai dans l'automobile
Extraction de gaz d'échappement de réacteurs
Extraction gaz d?échappement sur bancs d?essais moteurs de hautes performances dans l?industrie automobile
Très hautes températures
Extraction sous projection d'étincelles
Construction de machines
Industrie de l'armement
Propriétés
très bonne tenue en température
spirale extérieure protégeant contre la friction
ignifuge
petits rayons de courbure
sans silicone
flexible
résistance limitée à la flexion répétée
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
Températures d'utilisation
-20°C à +1100°C pour une utilisation en dépression
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungs­länge
bar bar mm kg m m
75 Auf Anfrage 0,3 45 1,68 230-075-111 3 - 10 15
80 Auf Anfrage 0,27 48 1,78 230-080-111 3 - 10 15
90 Auf Anfrage 0,25 54 1,99 230-090-111 3 - 10 15
100 Auf Anfrage 0,2 60 1,78 230-100-111 3 - 10 15
110 Auf Anfrage 0,16 66 1,94 230-110-111 3 - 10 15
120 Auf Anfrage 0,14 72 2,11 230-120-111 3 - 10 15
125 Auf Anfrage 0,12 75 2,19 230-125-111 3 - 10 15
130 Auf Anfrage 0,12 78 2,27 230-130-111 3 - 10 15
140 Auf Anfrage 0,1 84 2,44 230-140-111 3 - 10 15
150 Auf Anfrage 0,09 90 2,6 230-150-111 3 - 10 15
160 Auf Anfrage 0,08 96 2,77 230-160-111 3 - 10 15
170 Auf Anfrage 0,07 102 2,93 230-170-111 3 - 10 15
175 Auf Anfrage 0,07 105 3,02 230-175-111 3 - 10 15
180 Auf Anfrage 0,06 126 3,1 230-180-111 3 - 10 15
200 Auf Anfrage 0,05 140 3,43 230-200-111 3 - 10 15
215 Auf Anfrage 0,05 151 3,68 230-215-111 3 - 10 10
225 Auf Anfrage 0,04 158 3,84 230-225-111 3 - 10 10
250 Auf Anfrage 0,03 175 4,25 230-250-111 3 - 10 10
275 Auf Anfrage 0,03 193 4,67 230-275-111 3 - 10 10
300 Auf Anfrage 0,02 210 5,08 230-300-111 3 - 10 10
315 Auf Anfrage 0,02 221 5,33 230-315-111 3 - 10 10
325 Auf Anfrage 0,02 228 5,49 230-325-111 3 - 10 10
350 Auf Anfrage 0,02 245 5,9 230-350-111 3 - 10 10
375 Auf Anfrage 0,02 300 6,35 230-375-111 3 - 10 10
400 Auf Anfrage 0,01 320 6,76 230-400-111 3 - 10 10
450 Auf Anfrage 0,01 360 7,59 230-450-111 3 - 10 10
500 Auf Anfrage 0,01 400 8,41 230-500-111 3 - 10 10
550 Auf Anfrage 0,01 440 9,24 230-550-111 3 - 10 10
600 Auf Anfrage 0,01 480 10,06 230-600-111 3 - 10 10
700 Auf Anfrage 0,01 560 11,72 230-700-111 3 - 10 10
800 Auf Anfrage 0,01 640 13,37 230-800-111 3 - 10 10
900 Auf Anfrage 0,01 720 15,02 230-900-111 3 - 10 10
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, d'autres pas.
