![Gaine d'aspiration et de soufflage pour matières agressives jusqu'à +175°c, double paroi_0](https://www.hellopro.fr/images/produit-2/4/3/8/gaine-d-aspiration-et-de-soufflage-pour-matieres-agressives-jusqu-a-175-c-double-paroi-5917834.png)

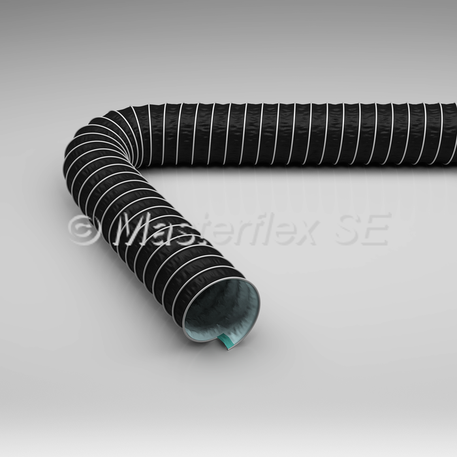

Gaine d'aspiration et de soufflage pour matières agressives jusqu'à +175°c, double paroi
![Gaine d'aspiration et de soufflage pour matières agressives jusqu'à +175°c, double paroi_0](https://www.hellopro.fr/images/produit-2/4/3/8/gaine-d-aspiration-et-de-soufflage-pour-matieres-agressives-jusqu-a-175-c-double-paroi-5917834.png)
Description
Gaine d'aspiration et de soufflage pour matières agressives jusqu'à +175°C, double paroi
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi intérieure: film PTFE; paroi extérieure: toile polyester enduite HYPALON®
Domaines d'application
Extraction de brouillards de peinture
Industries de la peinture, du bois et du papier
Extraction de solvants
Aspiration de matières corrosives à moyenne température
Industrie pharmaceutique
En basse pression
Industrie chimique
Propriétés
excellente résistance chimique
spirale extérieure protégeant contre la friction
PTFE: inoffensif
bonne compressibilité env. 1:4
petits rayons de courbure
très flexible
tenue aux vibrations
résistant à la chaleur et au froid
bonne résistance aux intempéries
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
paroi extérieure robuste
paroi intérieure anti-adhérente
circulation optimale du flux
résistant aux ultraviolets et à l'ozone
Températures d'utilisation
-40°C à +175°C
jusqu'à +190°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure mm* Poids/m Code article Longueurs de production max. Fertigungslänge
bar bar mm kg m m
38 0,94 0,52 23 0,5 251-038-107 3 - 10 25
40 0,93 0,51 24 0,5 251-040-107 3 - 10 25
45 0,92 0,48 27 0,5 251-045-107 3 - 10 25
50 0,9 0,43 30 0,5 251-050-107 3 - 10 25
55 0,85 0,36 33 0,5 251-055-107 3 - 10 25
60 0,78 0,3 36 0,6 251-060-107 3 - 10 25
65 0,68 0,26 39 0,7 251-065-107 3 - 10 25
70 0,67 0,22 42 0,7 251-070-107 3 - 10 25
75 0,62 0,19 45 0,8 251-075-107 3 - 10 25
80 0,61 0,17 48 0,8 251-080-107 3 - 10 25
90 0,56 0,13 54 0,9 251-090-107 3 - 10 25
100 0,51 0,11 60 1 251-100-107 3 - 10 25
110 0,48 0,09 66 1,1 251-110-107 3 - 10 25
120 0,36 0,08 72 1,1 251-120-107 3 - 10 25
125 0,33 0,07 75 1,2 251-125-107 3 - 10 25
130 0,28 0,06 78 1,2 251-130-107 3 - 10 25
140 0,25 0,06 84 1,3 251-140-107 3 - 10 25
150 0,22 0,05 90 1,3 251-150-107 3 - 10 25
160 0,21 0,04 96 1,3 251-160-107 3 - 10 25
170 0,19 0,04 102 1,4 251-170-107 3 - 10 25
175 0,185 0,04 105 1,4 251-175-107 3 - 10 25
180 0,172 0,03 108 1,4 251-180-107 3 - 10 25
200 0,148 0,03 120 1,6 251-200-107 3 - 10 25
215 0,128 0,03 151 1,8 251-215-107 3 - 10 25
225 0,115 0,02 158 2 251-225-107 3 - 10 25
250 0,1 0,02 175 2,1 251-250-107 3 - 10 25
275 0,08 0,02 193 2,3 251-275-107 3 - 10 25
300 0,07 0,01 210 2,4 251-300-107 3 - 10 25
325 0,059 0,01 228 2,8 251-325-107 3 - 10 25
350 0,056 0,01 245 3,3 251-350-107 3 - 10 25
375 0,05 0,01 263 3,5 251-375-107 3 - 10 25
400 0,047 0,01 280 3,8 251-400-107 3 - 10 20
450 0,045 0,01 360 4,2 251-450-107 3 - 10 20
500 0,043 0,01 400 4,7 251-500-107 3 - 10 20
550 0,042 0,01 440 5,3 251-550-107 3 - 10 20
600 0,039 0,01 480 5,9 251-600-107 3 - 10 20
700 0,031 0,01 560 6,9 251-700-107 3 - 10 20
800 0,022 0,01 640 7,6 251-800-107 3 - 10 20
900 0,016 0,01 720 8,2 251-900-107 3 - 10 20
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi intérieure: film PTFE; paroi extérieure: toile polyester enduite HYPALON®
Domaines d'application
Extraction de brouillards de peinture
Industries de la peinture, du bois et du papier
Extraction de solvants
Aspiration de matières corrosives à moyenne température
Industrie pharmaceutique
En basse pression
Industrie chimique
Propriétés
excellente résistance chimique
spirale extérieure protégeant contre la friction
PTFE: inoffensif
bonne compressibilité env. 1:4
petits rayons de courbure
très flexible
tenue aux vibrations
résistant à la chaleur et au froid
bonne résistance aux intempéries
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
paroi extérieure robuste
paroi intérieure anti-adhérente
circulation optimale du flux
résistant aux ultraviolets et à l'ozone
Températures d'utilisation
-40°C à +175°C
jusqu'à +190°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure mm* Poids/m Code article Longueurs de production max. Fertigungslänge
bar bar mm kg m m
38 0,94 0,52 23 0,5 251-038-107 3 - 10 25
40 0,93 0,51 24 0,5 251-040-107 3 - 10 25
45 0,92 0,48 27 0,5 251-045-107 3 - 10 25
50 0,9 0,43 30 0,5 251-050-107 3 - 10 25
55 0,85 0,36 33 0,5 251-055-107 3 - 10 25
60 0,78 0,3 36 0,6 251-060-107 3 - 10 25
65 0,68 0,26 39 0,7 251-065-107 3 - 10 25
70 0,67 0,22 42 0,7 251-070-107 3 - 10 25
75 0,62 0,19 45 0,8 251-075-107 3 - 10 25
80 0,61 0,17 48 0,8 251-080-107 3 - 10 25
90 0,56 0,13 54 0,9 251-090-107 3 - 10 25
100 0,51 0,11 60 1 251-100-107 3 - 10 25
110 0,48 0,09 66 1,1 251-110-107 3 - 10 25
120 0,36 0,08 72 1,1 251-120-107 3 - 10 25
125 0,33 0,07 75 1,2 251-125-107 3 - 10 25
130 0,28 0,06 78 1,2 251-130-107 3 - 10 25
140 0,25 0,06 84 1,3 251-140-107 3 - 10 25
150 0,22 0,05 90 1,3 251-150-107 3 - 10 25
160 0,21 0,04 96 1,3 251-160-107 3 - 10 25
170 0,19 0,04 102 1,4 251-170-107 3 - 10 25
175 0,185 0,04 105 1,4 251-175-107 3 - 10 25
180 0,172 0,03 108 1,4 251-180-107 3 - 10 25
200 0,148 0,03 120 1,6 251-200-107 3 - 10 25
215 0,128 0,03 151 1,8 251-215-107 3 - 10 25
225 0,115 0,02 158 2 251-225-107 3 - 10 25
250 0,1 0,02 175 2,1 251-250-107 3 - 10 25
275 0,08 0,02 193 2,3 251-275-107 3 - 10 25
300 0,07 0,01 210 2,4 251-300-107 3 - 10 25
325 0,059 0,01 228 2,8 251-325-107 3 - 10 25
350 0,056 0,01 245 3,3 251-350-107 3 - 10 25
375 0,05 0,01 263 3,5 251-375-107 3 - 10 25
400 0,047 0,01 280 3,8 251-400-107 3 - 10 20
450 0,045 0,01 360 4,2 251-450-107 3 - 10 20
500 0,043 0,01 400 4,7 251-500-107 3 - 10 20
550 0,042 0,01 440 5,3 251-550-107 3 - 10 20
600 0,039 0,01 480 5,9 251-600-107 3 - 10 20
700 0,031 0,01 560 6,9 251-700-107 3 - 10 20
800 0,022 0,01 640 7,6 251-800-107 3 - 10 20
900 0,016 0,01 720 8,2 251-900-107 3 - 10 20
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
