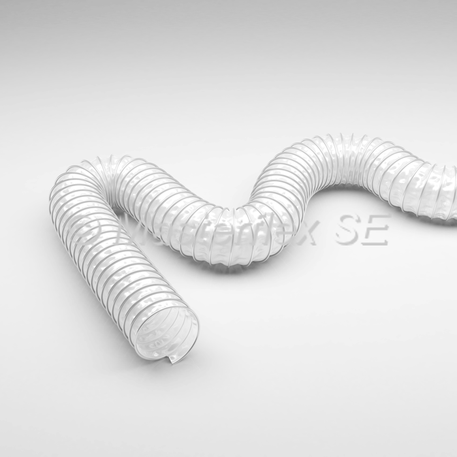

Gaine d'aspiration et de soufflage en toile pe enduite pe, alternative écologique aux gaines pvc

Gaine d'aspiration et de soufflage en toile PE enduite PE, alternative écologique aux gaines PVC
Matériau
Spirale extérieure: feuillard acier galvanisé à chaud
Paroi: toile enduite polyéthylène des deux côtés
Domaines d'application
Climatisation et ventilation
Apport et évacuation d'air
Centrales de dépression pour désamiantage
En basse pression
Centrales d'aspiration
Propriétés
spirale extérieure protégeant contre la friction
bonne compressibilité env. 1:6
meilleure tenue en température que les tuyaux PVC
petits rayons de courbure
très flexible
bonne résistance au vide
exempt de plastifiants et d'halogènes
procédé de sertissage spécial garantissant une liaison efficace entre la paroi et la spirale
alternative plus écologique que les tuyaux PVC
extrêmement léger
Températures d'utilisation
-40°C à +85°C
jusqu'à +95°C en pointe
Différentes exécutions
DN Pression de service Dépression Rayon de courbure Poids/m Code article Longueurs de production max. Fertigungs­länge
bar bar mm kg m m
40 0,93 0,46 24 0,4 213-040-103 3 - 10 25
45 0,92 0,43 27 0,4 213-045-103 3 - 10 25
50 0,9 0,39 30 0,4 213-050-103 3 - 10 25
55 0,85 0,32 33 0,4 213-055-103 3 - 10 25
60 0,78 0,27 36 0,5 213-060-103 3 - 10 25
65 0,68 0,23 39 0,5 213-065-103 3 - 10 25
70 0,67 0,2 42 0,5 213-070-103 3 - 10 25
75 0,62 0,18 45 0,5 213-075-103 3 - 10 25
80 0,61 0,15 48 0,6 213-080-103 3 - 10 25
90 0,56 0,12 54 0,6 213-090-103 3 - 10 25
100 0,51 0,1 60 0,6 213-100-103 3 - 10 25
110 0,48 0,08 66 0,6 213-110-103 3 - 10 25
120 0,36 0,07 72 0,6 213-120-103 3 - 10 25
125 0,33 0,06 75 0,7 213-125-103 3 - 10 25
130 0,28 0,06 78 0,7 213-130-103 3 - 10 25
140 0,25 0,05 84 0,7 213-140-103 3 - 10 25
150 0,22 0,04 90 0,8 213-150-103 3 - 10 25
160 0,21 0,04 96 0,8 213-160-103 3 - 10 25
170 0,19 0,03 102 0,8 213-170-103 3 - 10 25
175 0,185 0,03 105 0,9 213-175-103 3 - 10 25
180 0,172 0,03 108 0,9 213-180-103 3 - 10 25
200 0,148 0,03 120 1 213-200-103 3 - 10 25
215 0,128 0,02 151 1,1 213-215-103 3 - 10 25
225 0,115 0,02 158 1,1 213-225-103 3 - 10 25
250 0,1 0,02 175 1,3 213-250-103 3 - 10 25
275 0,08 0,01 193 1,4 213-275-103 3 - 10 25
300 0,07 0,01 210 1,5 213-300-103 3 - 10 25
315 0,062 0,01 221 1,6 213-315-103 3 - 10 25
325 0,059 0,01 228 1,7 213-325-103 3 - 10 25
350 0,056 0,01 245 1,9 213-350-103 3 - 10 25
375 0,05 0,01 263 2,2 213-375-103 3 - 10 25
400 0,047 0,01 280 2,4 213-400-103 3 - 10 25
450 0,045 0,01 360 2,7 213-450-103 3 - 10 25
500 0,043 0,01 400 3,1 213-500-103 3 - 10 25
550 0,042 0,01 440 3,5 213-550-103 3 - 10 25
600 0,039 0,01 480 3,9 213-600-103 3 - 10 25
700 0,031 0,01 560 4,5 213-700-103 3 - 10 25
800 0,022 0,01 640 5,2 213-800-103 3 - 10 25
900 0,016 0,01 720 6 213-900-103 3 - 10 25
Les données ci-dessus correspondent à une temperature moyenne ambiante de +20°C.
* Se mesure à l?intérieur du coude du tuyau
Sous réserve de modifications techniques et de variations de couleur. Voir l?appendice technique lors du choix d?un produit.
Fabrication sur commande
Dans les DN ci-dessous et en longueurs de 3 - 10m. Livraison sous 10 jours ouvrables env., sous 48h si besoin.
Disponible sur demande
Disponible dans d'autres longueurs, d'autres diamètres nominaux, d'autres couleurs, une autre distance entre spires, avec une spirale en acier inoxydable.
