Gabarit de clouage machines pour palettes - codix - 1350 x 1550 mm maximum

Assemblage de la palette en une seule étape MATÉRIEL COMPRENANT
Gabarit de clouage palette (modèle standard) 9 plots et 3/4 chevrons
Hors standard nous consulter
Palette 650 x 800 mm minimum
Palette 1350 x 1550 mm maximum ( débordement de 1 à 100 mm)
Blocage 9 plots de 60 x 70 x 70 à 120 x 145 x 120 mm
Taquets de maintien des planches du dessus
Sortie de votre palette, par vérins
Retournement de votre palette par l' opérateur (sans effort ) Taquets de maintien des planches du dessous ( palette retournée )
Réalisation de votre palette à semelles périmétriques
Portique avec deux équilibreurs
Plaque de rivetage amovible
3 couloirs ( modèle standard ) dont :
le couloir central fixe et les deux couloirs extérieurs se déplaçant symétriquement par transmission à chaîne
Temps de réglage d' un modèle à l' autre : 30 à 45 minutes
Moyenne de fabrication par opérateur ( 130 à 200 palettes/jour )

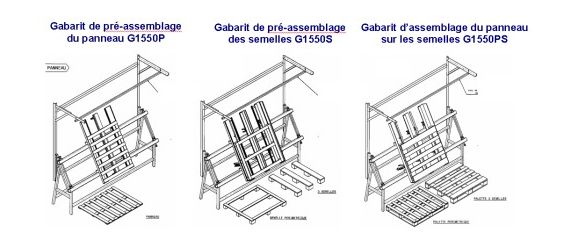

ASSEMBLAGE DE LA PALETTE EN PLUSIEURS ETAPES - Pré-assembler le panneau sur un gabarit de clouage,
- Pré-assembler les semelles sur un autre gabarit de clouage,
- Enfin, assembler le panneau sur les semelles sur un troisième gabarit de clouage Cette solution est plus rapide en temps de changement de types de palettes . Elle règle le problème des enclumes de rivetage qui varie selon la hauteur et la largeur de la palette et évite à l'opérateur de retourner la palette.
Un opérateur pré-assemble le panneau, un autre pré-assemble les semelles et assemble le panneau sur les semelles.
Cadence moyenne de 45 palettes par heure et par opérateur.
Temps de réglage de 5 à 10 minutes entre chaque changement de type de palette.
Descriptif :
- Gabarit de clouage pour semelles ( modèle standard ) 9 plots
- Possibilité d'assembler des semelles périmétriques
- Palette : 540 x 650 mm minimum
- Palette : 1350 x 1550 mm maximum
- Bâti profilé acier avec gabarit de clouage incliné à 60° de dimension : long 2050 x largeur 970 x Hauteur 2700
- Volet de bridage des plots ( ou dés) et semelles par vérin pneumatique commandé par une manette pneumatique
- Portique avec rail supportant un équilibreur pour pistolet pneumatique
- 3 couloirs dont : le couloir central fixe et les deux couloirs extérieurs se déplaçant symétriquement par transmission à chaîne.
