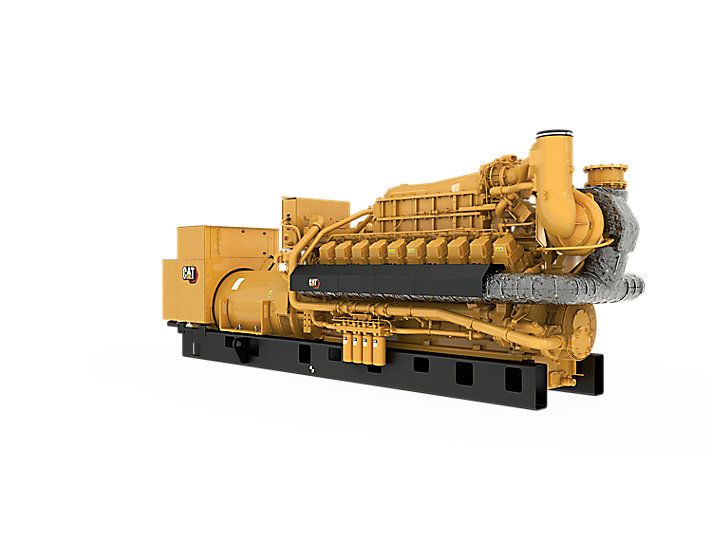

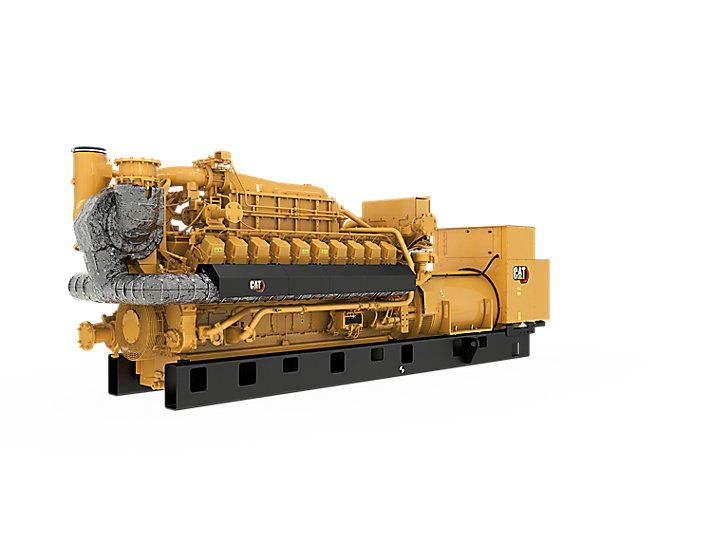

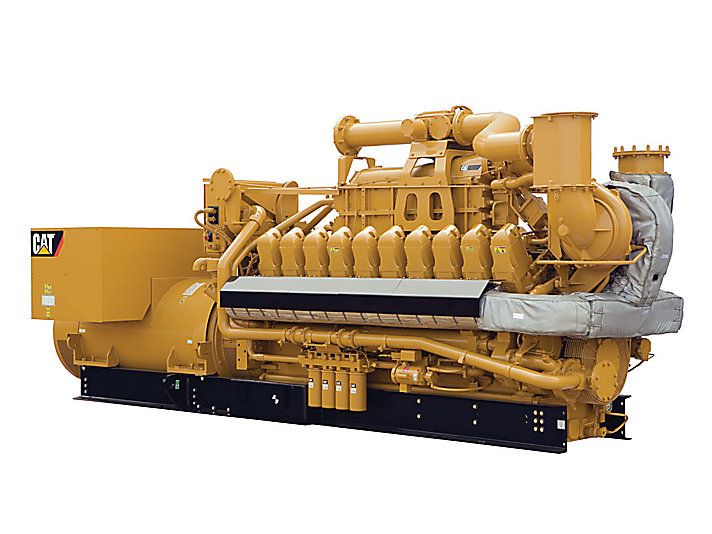

G3520e groupes électrogènes industriel à gaz - caterpillar -puissance continue maximale 1 415 kw à 2 022 kw

PRÉSENTATION
Des systèmes de cogénération électricité-chaleur au gaz naturel à l'alimentation de secours des sites, en passant par l'énergie au biogaz renouvelable pour soutenir le réseau électrique local, ou l'électricité générée par les gaz des mines de charbon, Caterpillar propose une vaste gamme de solutions de production d'électricité à partir de gaz très fiables. PANNEAU DE CONTRÔLE

• EMCP 4.3

ADMISSION D'AIR

• Filtre à air mono-étagé, à deux éléments avec enceinte et indicateur d'entretien

REFROIDISSEMENT

• Bride CAT standard
• Connexions de sortie gauches/droites
• Pompes à eau entraînées par le moteur pour l'eau des chemises et le refroidisseur d'admission
• Connexions d'adaptateur de bride ANSI/DN

CHEMINÉE D'ÉCHAPPEMENT

• Orifice d'échappement individuel et sortie du turbocompresseur câblés au module intégré de détection (ISM, Integrated Sensing Module) avec ECM fournissant des alarmes et des arrêts
• Collecteurs d'échappement à sec, isolés et blindés

CIRCUIT DE CARBURANT

• Le circuit de carburant est dimensionné pour le gaz naturel de gazoduc sec de 31,5 à 47,2 MJ/NM3 d'une pression de 10,2 kPa à 34,5 kPa vers la soupape de commande du carburant du moteur
• Filtre à carburant
• Soupape de dosage du carburant installée sur le moteur
• Soupape d'arrêt de gaz ETR 24 V
• Papillon, actionneur 24 Vcc, commandé par GECM

SYSTÈME D'ALLUMAGE

• Calage sensible aux détonations (DST, Detonation Sensitive Timing) de chaque cylindre
• Système d'allumage électronique (commandé par GECM)

ALTERNATEUR

• SR4B
• Régulateur de tension numérique (CDVR) de Caterpillar, détection triphasée et commande KVAR/PF
• Connexions de barre omnibus
• SR5
• Détecteurs de température d'enroulement
• Excitation par aimant permanent
• Résistance de chauffage anti-condensation
• Pôle saillant, triphasé, sans balai

NORMAL

• Entretien côté droit
• Protection et amortisseur de vibrations du vilebrequin
• Peinture : jaune Caterpillar, sauf glissières et radiateurs en noir brillant

ADMISSION D'AIR

• Filtre à air à usage intensif
• Filtre à air à usage normal
• Filtre à air avec préfiltre
• Support de montage

PANNEAU DE COMMANDE

• Module d'alarme NFPA99-110 local avec plusieurs LED
• Module de communication PL1000E/PL1000T
• Éclairage de coffret de surveillance à 8/16 témoins, 24-32 V, à distance
• Module d'alarme personnalisé avec 8 témoins lumineux
• Relais de défaillance du moteur
• Module de synchronisation

PANNEAUX DE COMMANDE

• Module d'alarme local

REFROIDISSEMENT

• Réchauffeur de l'eau de refroidissement des chemises
• Bride Cat, adaptateur de bride ANS/DIN
• Pompes à moteur
• Conduites d'air du refroidisseur d'admission, remplacement du noyau du refroidisseur d'admission
• Connexions d'entrée/de sortie

CHEMINÉE D'ÉCHAPPEMENT

• Silencieux à atténuation de 15/18/25 dBA
• Brides et détendeurs d'échappement 305/356 mm, Bride et détendeur d'échappement 305/406 mm
• Bride et détendeur d'échappement 356-406 mm
• Silencieux (atténuation de 15/18/25 dBA) et silencieux pare-étincelles avec brides d'accouplement ANSI
• Kits de coude 305/360/406 mm
• Raccords flexibles
• Silencieux pare-étincelles 16"

CIRCUIT DE CARBURANT

• Ligne de gaz (31,5 MJ/Nm3 avec pression d'entrée de 19,2 à 48,3 kPa (2,78 à 7 psi))
• Ligne de gaz 0-100 kPag, capteurs de pression 4-20 mA
• Filtre à carburant, filtre à gaz
• Soupape d'arrêt de gaz 24 Vcc, régulateur d'évacuation de gaz

ALTERNATEUR

• Modules de coffret de surveillance
• Filtres à air, boîtier d'accès aux câbles
• Détecteurs de température à roulements
• Boîtier de sortie basse tension (BT)
• Éclairage du coffret de surveillance à 16/32 témoins, avec configuration selon NFPA99-110/CSA282
• Boîte de sortie, barres omnibus européennes
• Filtre à air d'alternateur
• Équipement et alternateurs à tension moyenne et haute
• Groupes électrogènes disponibles 415/400/380, 3 300/6 600/11 000 V (50 Hz)
• Groupes électrogènes disponibles 480/4 160/13 200 V (60 Hz)
• Faisceau 8/15/23 m
• Transformateurs de courant transversal différentiels (CCCT, DCT, CT) 8,7/15 kV
• Boîtier d'accès aux câbles

SYSTÈME DE RÉGULATION

• Module de répartition des charges

DÉMARRAGE/CHARGEMENT

• Coupe-batterie
• Alternateur de charge 45 A, 24 V (requiert des pompes d'entraînement moteur)
• Démarreurs 24 V
• Chargeur de batterie 20 A
• Batterie avec câbles et rack (expédiée non montée)
