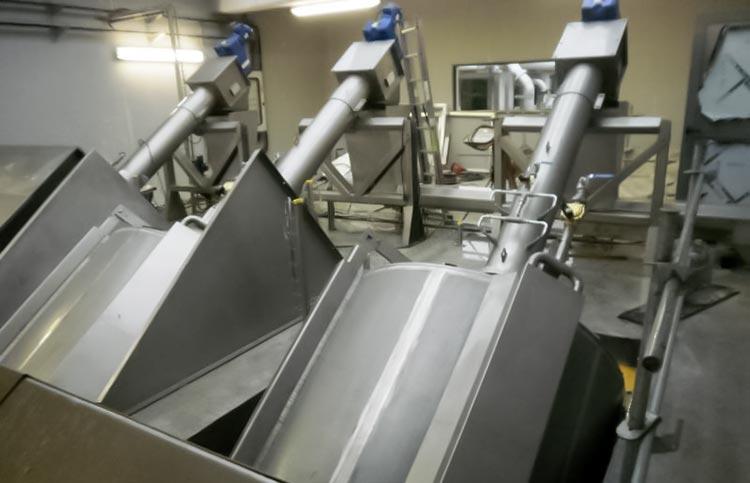

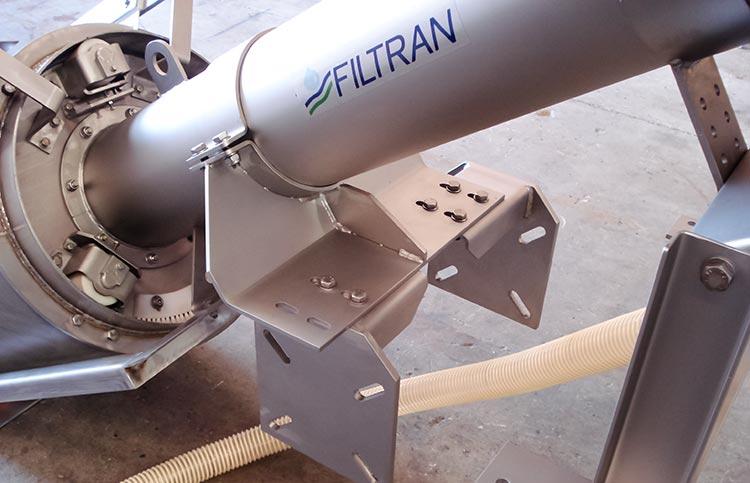

L'INFLOSCREEN modèle FSH de Definitive Ecology est une machine constituée par une vis de relevage, lavage et déshydratation prévue pour séparer efficacement les matières organiques et réduire le volume des refus de dégrillage. Le cadre est fixé et scellé entre les parois du canal ou du caisson afin d'éviter les fuites, avec pour conséquence une perte de rendement. Le tambour de la machine est installé dans le canal ou le caisson avec une inclinaison de 35° par rapport aux eaux usées entrantes. Le tambour peut être muni d'un profil autonettoyant pour optimiser la séparation des matières solides et le nettoyage, avec une ouverture de 0,5 à 5 mm, et une tôle perforée avec une ouverture de 1 à 6 mm. Le tambour prévoit un système de lavage constitué de buses d'aspersion à pression modérée. Une brosse, à l'extérieur du tamis rotatif, permet d'optimiser le nettoyage. Le tamis de dégrillage et la vis sont disposés sur le même axe et sont entraînés par le même motoréducteur, qui détermine la rotation. Cette vis avec âme évite le bourrage en présence de produits longs et/ou fibreux. Les refus de dégrillage, avant d'être évacués, sont relevés, déshydratés et compactés. Dans la zone de dégrillage se trouve un système de lavage des matières solides, tandis qu'un système supplémentaire est installé dans la zone de compactage pour laver en continu le tamis de compactage, en séparant efficacement les matières organiques et en réduisant le volume des refus de dégrillage. L'eau de lavage, à travers le tamis de dégrillage, s'écoule avec les composants solubles lavés dans les eaux usées.
La vis est composée de trois sections :
Première section pour drainer l'eau et laver les refus de dégrillage.
Seconde section pour relever les refus de dégrillage.
Troisième section pour compacter et déshydrater les refus de dégrillage après le déchargement.
Sur demande, la vis de relevage peut être vendue sans zone de compactage.
Le principe de fonctionnement comprend l'entrée du flux dans le tamis qui, fermé sur le fond, oblige les eaux usées à changer de direction en passant à travers la surface perforée du tambour, tandis que les matières solides plus grandes que les ouvertures du tambour restent à l'intérieur. Cela provoque une augmentation du niveau d'eau en amont de la grille qui, lorsqu'il atteint la valeur prédéterminée, commence à faire tourner le tambour et à extraire les matières solides des eaux usées. Pendant la rotation du tambour, un système de buses pourvoit au nettoyage à l'eau sous pression. Les refus de dégrillage et l'eau sont recueillis dans une goulotte qui les déverse dans une vis avec âme.
Modèles disponibles
FSH = pour installation dans un canal à 35°, avec vis de relevage dans l'axe du tamis
FSH/T = pour installation dans un caisson à 35°, avec vis de relevage dans l'axe du tamis
Structure en acier inoxydable AISI 304/316 selon la demande
Vis avec âme en acier inoxydable AISI 304/316 selon la demande
Une seule motorisation pour tambour et vis
Débit jusqu'à 8.150 m³/h (2.264 l/sec)
Ouverture tamis de 1 à 6 mm (tôle perforée)
Ouverture tamis de 0,5 à 5 mm (profil autonettoyant)
Diamètre du tamis de 600 à 3 000 mm
Installation directe dans le canal, sans pompe de relevage
Risque minimum de blocage et de bourrage, et séparation jusqu'à 80 % des solides en suspension
Nettoyage du tambour avec lavage à l'eau par buses spéciales, avec possibilité d'utilisation de l'eau de recirculation
Aucune pièce mécanique en mouvement à l'intérieur du tambour
Réduction du contenu en matières organiques contenues dans les solides extraits et des volumes à éliminer
Aucun risque de blocage et/ou bourrage même en présence de produits longs et fibreux
Une seule motorisation pour le tamis et la vis de relevage des refus de dégrillage
Vis d'extraction dans l'axe du tamis. Installation facile et flexible
