Fraiseuse universelle Optimum MT 60 - 3336090

loading

Description

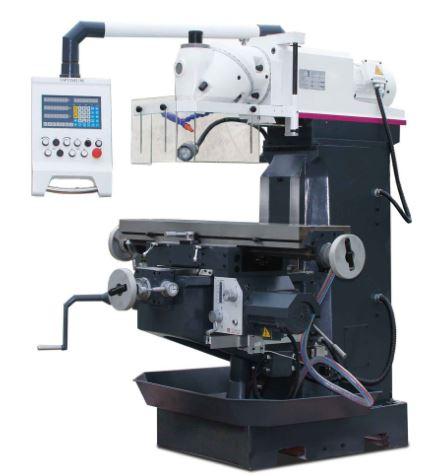

FRAISEUSE UNIVERSELLE OPTIMUM MT 60
Perceuse-fraiseuse universelle très polyvalente pour le fraisage horizontal et vertical (2 moteurs). Equipée d'une avance longitudinale automatique, d'une descente automatique de broche et d'une visualisation 3 axes. Ajustement motorisé de la hauteur de table.
  • Machine aux applications multiples : fraisage vertical et horizontal
  • Equipée d’un moteur de broche verticale et d’un moteur de broche horizontal
  • Transmission par boîte de vitesse mécanique
  • Modèle lourd et compact en fonte méhanite haute qualité absorbant parfaitement les vibrations et garantissant une grande précision
  • Descente de broche pilotée par cabestan ou par volant (descente fine)
  • Panneau de commandes orientable côté droit ou gauche de la machine
  • Déplacement longitudinal de la table par volant manuel ou par avance automatique, (par boîte mécanique)
  • Ajustement motorisé de la hauteur de table
  • Tête inclinable à ± 45° et orientable à ± 90°
  • Equipée de série d’une visualisation 3 axes DPA 21 (voir caractéristiques complètes en page 840)
  • Equipée d'un système complet d’arrosage
  • Un excellent rapport qualité/prix
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :
  • Mandrin de perçage à clé Ø 3 - 16 mm / B18
  • Arbre de porte-mandrin ISO 40 / B18
  • Douille ISO 40 / CM 3
  • Douille ISO 40 / CM 2
  • Arbre porte-fraise Ø 22 mm
  • Arbre porte-fraise Ø 27 mm
  • Tirant horizontal et vertical
  • Clés de service

Données électriques
  • Alimentation 400 V
  • Fréquence 50 Hz

Connexions électriques
  • Puissance totale 5 kW

Capacité de fraisage
  • Capacité de perçage (acier S235JR) 30 mm
  • Capacité de surfaçage (max.) 100 mm
  • Capacité de fraisage en bout (max.) 25 mm
  • Capacité en continu (acier S235JR) 25 mm

Table croisé horizontal
  • Longueur de la table croisée 1270 mm
  • Largeur de la table croisée 280 mm
  • Distance broche-table croisée min. 60 mm
  • Distance broche-table croisée 420 mm
  • Taille des rainures en T 14 mm
  • Nombre de rainures en T 4
  • Entraxe des rainures en T 50 mm
  • Charge admissible max. 150 kg

Système de lubrification par refroidissement
  • Puissance système d'arrosage 40 W

Tête de perçage/fraisage
  • Inclinaison de la tête ± 45 °

Course
  • Course axe X manuelle 750 mm
  • Course axe Y manuelle 230 mm
  • Course axe Z automatique 360 mm
  • Course axe X automatique 680 mm

Broche verticale
  • Attachement de broche ISO 40 DIN 2080
  • Plage de vitesses 90 – 2000 T/min.
  • Nombre de vitesses 8
  • Tirant de broche M16
  • Col de cygne 220 – 550 mm
  • Puissance moteur 2,2 kW
  • Diamètre du fourreau 90 mm
  • Course de broche 120 mm
  • Type d'avance du fourreau de la broche verticale : automatique
  • Descente automatique de la broche : 0,008 - 0,25 (3 niveaux) mm/tour

Broche horizontale
  • Attachement de broche ISO 40 DIN 2080
  • Plage de vitesse de la broche horizontale 40 – 1300 T/min.
  • Nombre de vitesse 9
  • Col de cygne 35 – 370 mm
  • Puissance moteur de broche horizontale 2,2 kW

Dimensions et poids
  • Longueur 1650 mm
  • Largeur 1310 mm
  • Hauteur 2160 mm
  • Poids net (brut) 1300 kg
Télécharger la fiche technique
