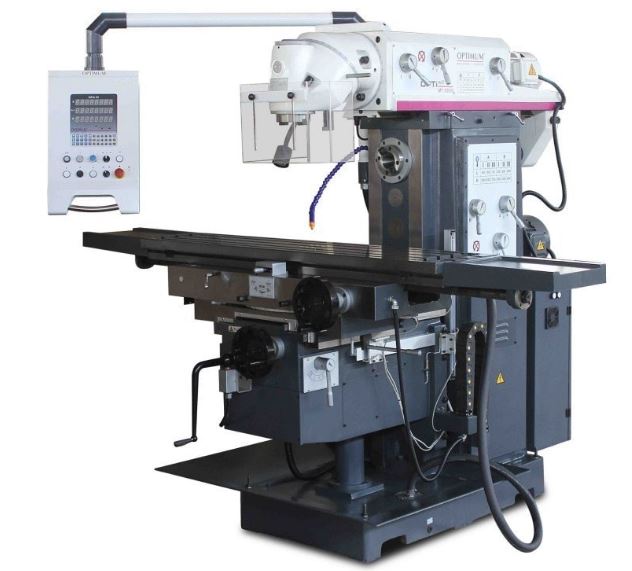

FRAISEUSE OPTIMUM MT 230S
Grande polyvalence et prise en main rapide - Fraiseuse à tête spatiale universelle type “HURON”. Orientation 360 ° . Avec système de visualisation 3 axes et avances par servomoteurs.
  • Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête dans toutes les positions dans l'espace à 360°
  • Très grande variété d’applications
  • Pour le fraisage horizontal et vertical (2 broches, 2 moteurs)
  • Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
  • Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
  • Exécution robuste et compacte assurant rigidité et grande précision
  • Modèle lourd et compact en fonte méhanite haute qualité
  • Rattrapage des jeux sur tous les mouvements par lardons en V
  • Guidage des axes Y et Z par profils rectangulaires
  • Lubrification centralisée (graissage des glissières)
  • Volants de grandes dimensions débrayables, avec verniers
  • Lampe de travail LED de série
  • Système d’arrosage de série
  • Manipulation très simple des leviers pour le changement de vitesses

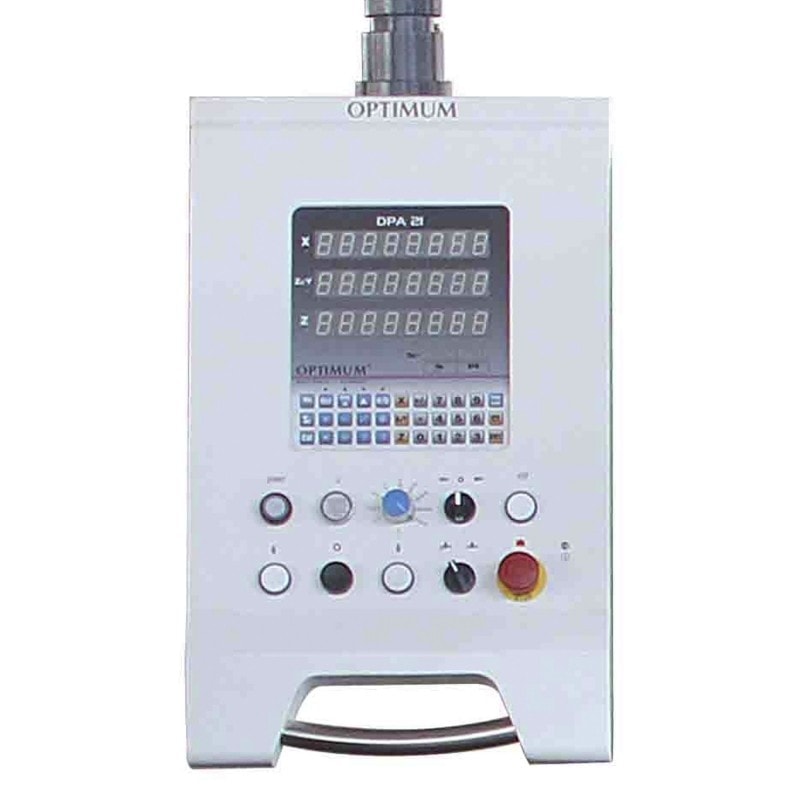

  • Système de visualisation 3 axes, intégré dans le panneau de commande, orientable à droite ou à gauche autour de son axe.
  • Règles de mesure en verre avec résolution de 5μm
  • Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile

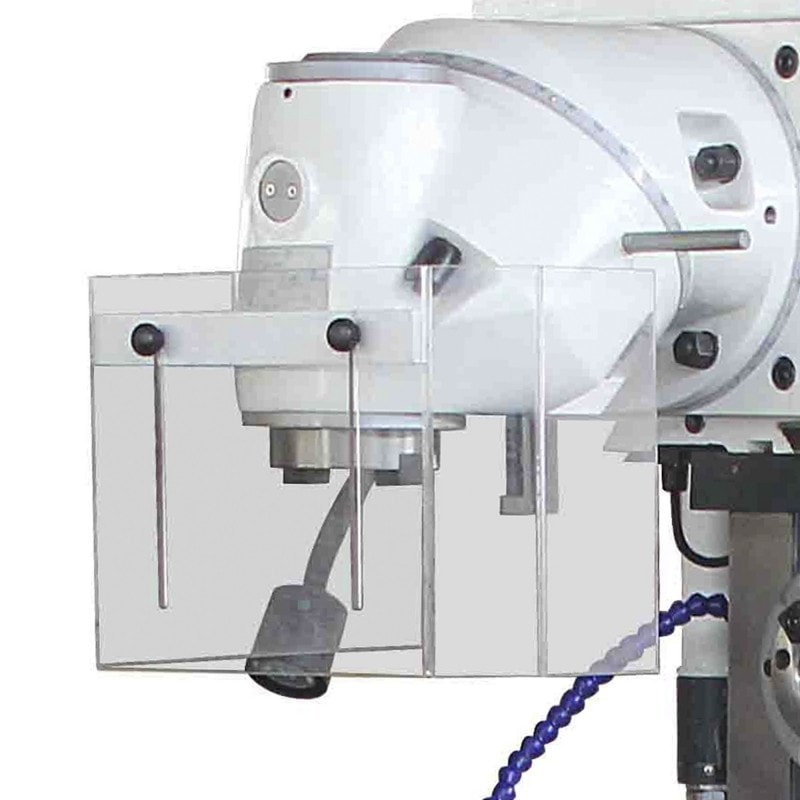

  • Carter de protection de broche protégeant des copeaux ou de l‘éjection d'une pièce
  • Norme DIN EN 55011 Classe C2
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Accessoires de série :
  • Dispositif de fraisage horizontal ISO 50 Ø 32 mm
  • Dispositif de fraisage horizontal ISO 50 Ø 27 mm
  • Adaptateur ISO50/CM4
  • Clés de service

Données électriques
  • Alimentation 400 V
  • Fréquence 50 Hz

Connexions électriques
  • Puissance totale 12 kW

Capacité de fraisage
  • Capacité de surfaçage (max.) 160 mm
  • Capacité de fraisage en bout (max.) 25 mm

Table croisé horizontal
  • Longueur de la table croisée 1600 mm
  • Largeur de la table croisée 360 mm
  • Distance broche-table croisée min. 190 mm
  • Distance broche-table croisée 410 mm
  • Taille des rainures en T 18 mm
  • Nombre de rainures en T 3
  • Entraxe des rainures en T 80 mm
  • Charge admissible max. 400 kg
  • Orientation de la table 35 °

Système de lubrification par refroidissement
  • Puissance système d'arrosage 90 W

Course
  • Course axe X manuelle 1300 mm
  • Course axe Y manuelle 300 mm
  • Course axe Z automatique 320 mm
  • Course axe X automatique 1220 mm
  • Course axe Y automatique 220 mm

Broche verticale
  • Attachement de broche ISO 50 DIN 2080
  • Inclinaison de la tête / Orientation de la tête 360 °
  • Inclinaison de la tête 360 °
  • Plage de vitesses 60 – 1750 T/min.
  • Nombre de vitesses 12
  • Tirant de broche M 24
  • Col de cygne 260 – 810 mm
  • Puissance moteur 4 kW

Vitesse d'alimentation
  • Vitesse avance automatique X 30 – 750 mm/min.
  • Vitesse avance automatique Y 20 – 500 mm/min.
  • Vitesse avance automatique Z 15 – 375 mm/min.

Vitesses d'avances
  • Vitesse d'avance rapide X 1200 mm/min.
  • Vitesse d'avance rapide Z 600 mm/min.
  • Vitesse d'avance rapide Y 800 mm/min.

Broche horizontale
  • Attachement de broche ISO 50 DIN 2080
  • Plage de vitesse de la broche horizontale 60 – 1800 T/min.
  • Nombre de vitesse 12 Vitesses
  • Puissance moteur de broche horizontale 5.5 kW

Alimentation
  • Nombre de vitesse d'avance X Variable en continu
  • Nombre de vitesse d'avance Y Variable en continu
  • Nombre de vitesse d'avance Z Variable en continu

Dimensions et poids
  • Longueur 2520 mm
  • Largeur 2160 mm
  • Hauteur 2005 mm
  • Poids net (brut) 2800 kg
