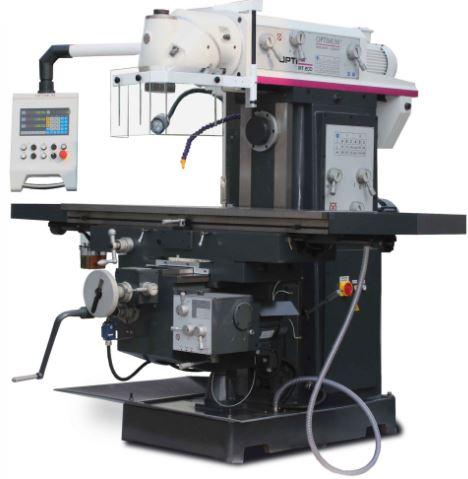

FRAISEUSE OPTIMUM MT 130S
Fraiseuse à tête spatiale universelle, type “HURON” Orientation à 360 ° . Avec servomoteurs pour les avances et système de visualisation 3 axes.

Très grande variété d'applications. Idéal pour les ateliers de maintenance

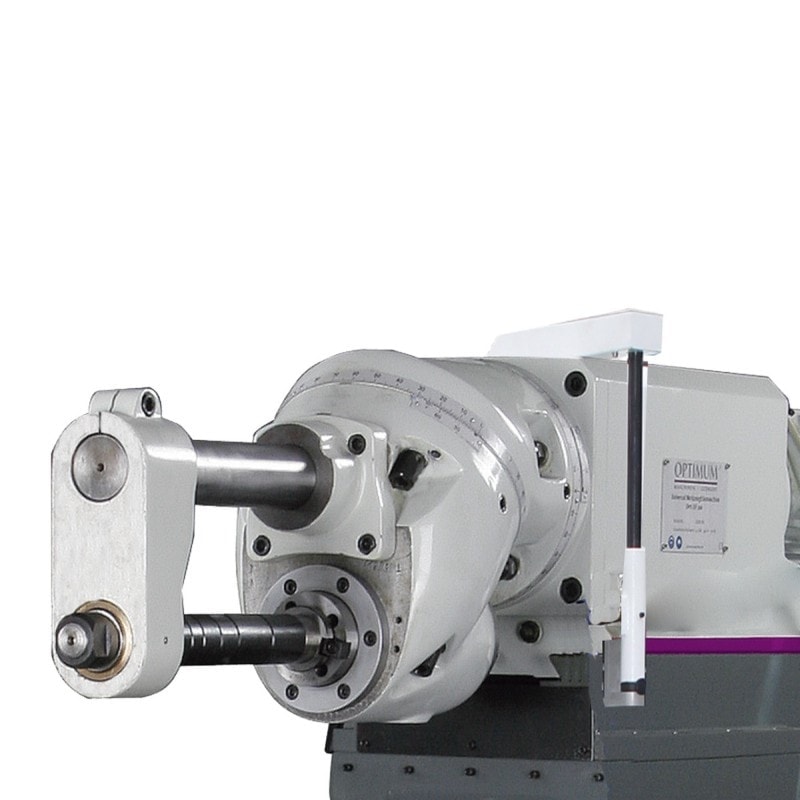

Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête à 360° dans toutes les positions dans l'espace
Exécution robuste et compacte assurant rigidité et grande précision
Modèle lourd et compact en fonte méhanite haute qualité
Dispositif de fraisage horizontal pour le montage de train de fraises
Très silencieuse grâce aux pignons rectifiés, polis et lubrifiés par bain d'huile
Rattrapage des jeux sur tous les mouvements X, Y et Z
Système de lubrification centralisée (graissage des glissières)
Volants débrayables de grandes dimensions équipés de verniers avec échelle graduée
Système d’arrosage de série
Lampe de travail LED de série
Manipulation très simple des leviers pour le changement de vitesses

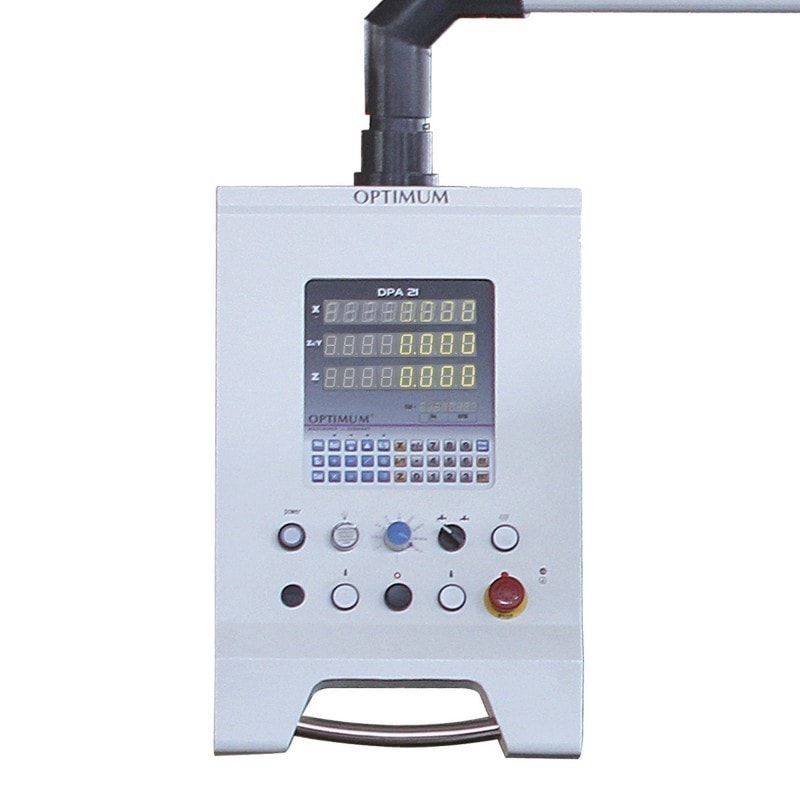

Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe, règles de mesure en verre avec résolution de 5 μm
Carter de protection de broche protégeant des copeaux ou d'éjection d'une pièce
Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
Guides linéaires sur les axes Y et Z
Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
Norme DIN EN 55011 Classe C2
Mise en service fortement recommandée : nous consulter
Prévoir des moyens de déchargement adaptés

Accessoires de série :

Dispositif de fraisage
Horizontal ISO 40
Arbre porte-fraise Ø 27 mm
Clés de service

Données électriques

Puissance moteur 3 kW
Alimentation 400 V
Fréquence 50 Hz

Connexions électriques

Puissance totale 6 kW

Capacité de fraisage

Capacité de surfaçage (max.) 100 mm
Capacité de fraisage en bout (max.) 20 mm

Table croisé horizontal

Longueur de la table croisée 1270 mm
Largeur de la table croisée 300 mm
Distance broche-table croisée min. 100 mm
Distance broche-table croisée 500 mm
Taille des rainures en T 14 mm
Nombre de rainures en T 3
Entraxe des rainures en T 80 mm
Charge admissible max. 200 kg

Tête de perçage/fraisage

Inclinaison de la tête 360 °

Course

Course axe X manuelle 720 mm
Course axe Y manuelle 300 mm
Course axe Z automatique 320 mm
Course axe X automatique 650 mm
Course axe Y automatique 220 mm

Broche verticale
Attachement de broche ISO 40 DIN 2080
Plage de vitesses 45 – 1660 T/min.
Nombre de vitesses 11
Col de cygne 150 – 550 mm

Vitesse d'alimentation
