Fraiseuse Optimum MH 35V - 3338170

loading

Description

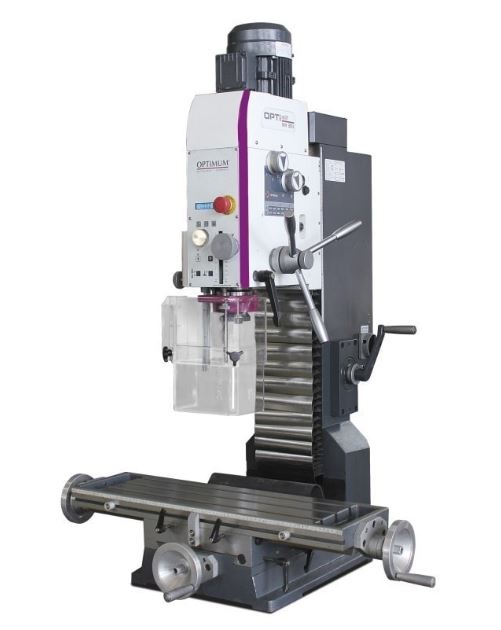

FRAISEUSE OPTIMUM MH 35V
Perceuse-fraiseuse universelle de précision avec boîte de vitesse mécanique et fonction taraudage. Panneau de commande avec clavier à membrane étanche. Machine équipée d'un variateur de vitesse SIEMENS Sinamics V20.
  • Tête fixée sur colonne à queue d’aronde assurant rigidité et précision constante lors des usinages
  • Table croisée de grandes dimensions, surface rectifiée avec précision
  • Exécution massive en fonte robuste assurant une grande stabilité et absorbant parfaitement les vibrations
  • Rattrapage des jeux sur tous les mouvements par lardons en V
  • Très large plage de vitesses de 50 à 3260 T/min. par variateur SIEMENS Sinamics V20
  • Tachymètre digital du régime de broche
  • Grande précision de concentricité grâce aux roulements coniques de haute qualité.
  • Précision < 0.015 mm mesurée à la broche
  • Tête de fraisage inclinable à ± 30°
  • Descente fine avec jauge digitale de profondeur, précision de 0.01 mm avec conversion mm/inch
  • Butée de profondeur avec affichage digital
  • Mode taraudage avec inversion automatique de rotation en butée
  • Moteur électrique de qualité industrielle
  • Avance longitudinale automatique en option
  • Protection à lamelles en acier inoxydable sur l’axe Z
  • Panneau de commande convivial
  • Interrupteur de sécurité conforme aux normes IP54 avec tension de sécurité, arrêt d’urgence “coup de poing”, carter asservi électriquement
  • Norme DIN EN 55011 Classe C2

Accessoires de série :
  • Clés de service

Données électriques
  • Puissance moteur 1,5 kW
  • Alimentation 400 V
  • Fréquence 50 Hz

Normes et certifications
  • Norme DIN EN 55011
  • Classe CEM C2

Tête de perçage/fraisage
  • Inclinaison de la tête ± 30 °

Capacité de fraisage
  • Capacité de surfaçage (max.) 80 mm
  • Capacité de perçage (acier S235JR) 32 mm
  • Capacité de fraisage en bout (max.) 28 mm
  • Capacité en continu (acier S235JR) 28 mm

Table croisé horizontal
  • Longueur de la table croisée 750 mm
  • Largeur de la table croisée 210 mm
  • Distance broche-table croisée 440 mm
  • Taille des rainures en T 12 mm
  • Nombre de rainures en T 3
  • Entraxe des rainures en T 63 mm
  • Charge admissible max. 170 kg

Course
  • Course axe X manuelle 450 mm
  • Course axe Y manuelle 200 mm
  • Course axe Z automatique 460 mm

Broche verticale
  • Attachement de broche BT 30
  • Plage de vitesses 50 – 3260 T/min.
  • Nombre de vitesses 6
  • Col de cygne 215 mm
  • Contrôle de la vitesse de la broche verticale : Électroniquement
  • Diamètre du fourreau 68 mm
  • Course de broche 90 mm

Dimensions et poids
  • Longueur 850 mm
  • Largeur 1030 mm
  • Hauteur 1340 mm
  • Poids net (brut) 318 kg
Télécharger la fiche technique
