Fraiseuse Optimum MH 25SV - 3338160

loading

Description

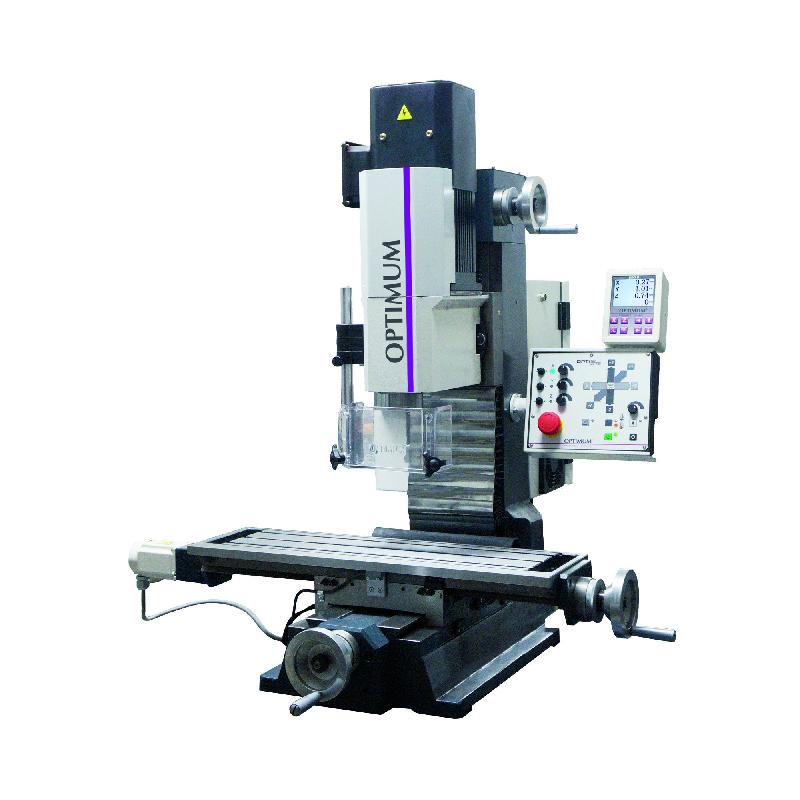

FRAISEUSE OPTIMUM MH 25SV
Fraiseuse de haute précision, rigide et très puissante. Equipée d'un moteur pas à pas sur chaque axe et d'un variateur de vitesse SIEMENS Sinamics V20. Afficheur digital 3 axes de série
  • Machine haute qualité, conception de haute précision
  • Motorisation de grande puissance 1,5 kW avec pilotage de la vitesse par variateur SIEMENS Sinamics V20
  • Moteur INVERTER performant et silencieux, maintient un couple constant quelle que soit la vitesse
  • Moteurs pas à pas débrayables sur les 3 axes
  • Avances rapides sur les axes X et Y pour un positionnement rapide
  • Butées d’arrêt sur les 3 axes
  • Contrôle des commandes par panneau ergonomique déporté permettant de piloter face à la machine
  • Equipée de série d’un afficheur digital de position (3 axes) et d’un tachymètre digital DRO 5
  • Contrepoids permettant un réglage précis de l’axe Z
  • Chaîne porte-câbles
  • Tête inclinable à ± 45°
  • Inversion du sens de rotation Droite/Gauche
  • Arrêt d’urgence “coup de poing”
  • Carter de protection de mandrin asservi électriquement
  • Panneau de commandes simple et ergonomique
  • Changement d'outil aisé par système d'attachement rapide
  • Queues arondes grattées à la main (poches d'huile pour une parfaite lubrification)
  • Machine fonctionnant tout en souplesse
  • Rattrapage de jeux sur les 3 axes par lardons en “V”
  • Rattrapage de jeux de broche par roulements coniques réglables
  • Equipée de série d'un tachymètre digital de broche avec écran rétroéclairé
  • Norme DIN EN 55011 Classe C2

Accessoires de série :
  • Clés de service

Données électriques
  • Alimentation 230 V
  • Fréquence 50 Hz

Connexions électriques
  • Puissance totale 2 kW

Normes et certifications
  • Norme DIN EN 55011
  • Classe CEM C2

Capacité de fraisage
  • Capacité de surfaçage (max.) 50 mm
  • Capacité de fraisage en bout (max.) 25 mm

Table croisé horizontal
  • Longueur de la table croisée 620 mm
  • Largeur de la table croisée 180 mm
  • Distance broche-table croisée min. 0 mm
  • Distance broche-table croisée 300 mm
  • Taille des rainures en T 12 mm
  • Nombre de rainures en T 3
  • Entraxe des rainures en T 50 mm
  • Charge admissible max. 30 kg

Tête de perçage/fraisage
  • Inclinaison de la tête ± 45 °

Course
  • Course axe X manuelle 400 mm
  • Course axe Y manuelle 210 mm
  • Course axe Z automatique 190 mm
  • Course axe X automatique 380 mm

Broche verticale
  • Attachement de broche BT 30
  • Plage de vitesses 200 – 4000 T/min.
  • Nombre de vitesses 1
  • Puissance moteur 1,5 kW
  • Couple du moteur 10 nm
  • Contrôle de la vitesse de la broche verticale : Réglable électroniquement
  • Col de cygne 185 mm

Vitesse d'alimentation
  • Vitesse avance automatique X 150 mm/min.
  • Vitesse avance automatique Z 80 mm/min.
  • Vitesse avance automatique Y 100 mm/min.

Vitesses d'avances
  • Vitesse d'avance rapide X 150 – 930 mm/min.
  • Vitesse d'avance rapide Y 100 – 580 mm/min.
  • Vitesse d'avance rapide Z 80 – 450 mm/min.

Course
  • Course axe Y automatique 130 mm

Couple du moteur
  • Axe X 2,2 Nm
  • Axe Y 2,2 Nm
  • Axe Z 4.2 nm

Dimensions et poids
  • Longueur 970 mm
  • Largeur 975 mm
  • Hauteur 1025 mm
  • Poids net (brut) 200 kg
Télécharger la fiche technique
