Fraiseuse Optimum MH 22V - 3338135

loading

Description

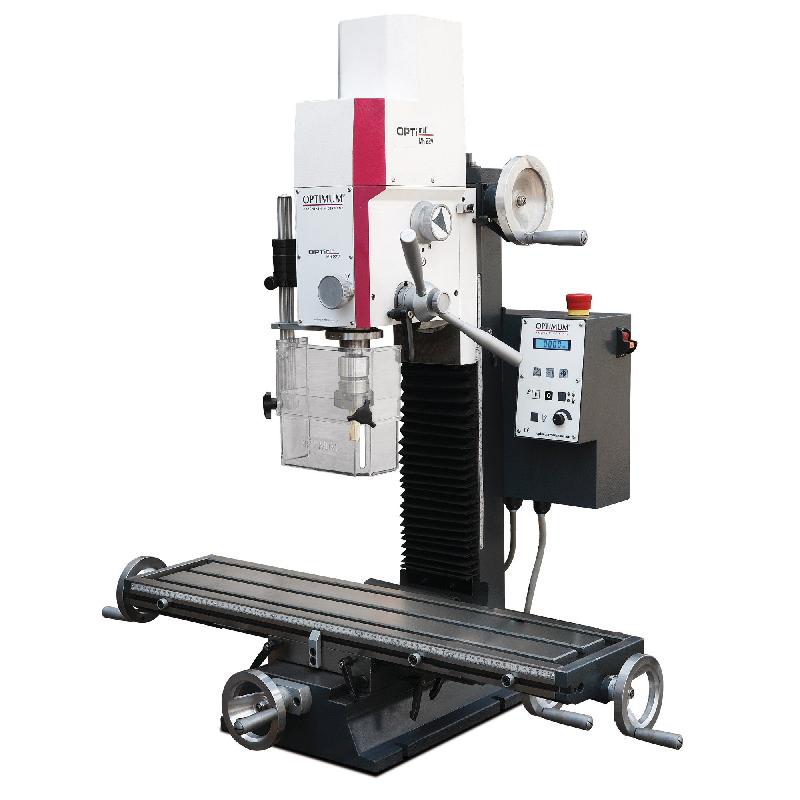

FRAISEUSE OPTIMUM MH 22V
Perceuse-fraiseuse extrêmement rigide avec variateur de vitesse électronique, jauge digitale de profondeur et tachymètre de vitesse de broche.
  • Deux plages de vitesses par boîte mécanique pour garantir le couple
  • Pilotage de la vitesse par variateur
  • Moteur à courant continu permettant une vitesse constante de rotation
  • Equipée d’un filtre EMC (protection des signaux électroniques)
  • Système de sécurité basse tension 24 volts
  • Descente micrométrique de broche lors des opérations de fraisage
  • Descente de broche par cabestan lors des opérations de perçage
  • Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
  • Colonne robuste à queue d’aronde garantissant une parfaite rigidité
  • Queues d'aronde grattées à la main
  • Inversion du sens de rotation droite/gauche, arrêt d’urgence coup de poing
  • Carter de protection de mandrin ajustable et asservi électriquement
  • Table croisée équipée de butées réglables et d’une échelle graduée
  • Précision de lecture de tous les mouvements par verniers gravés dans la masse
  • Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles
  • Equipée de série d’un tachymètre digital de broche avec écran rétroéclairé, d’une jauge digitale de profondeur de l’axe Z et d’une lampe halogène
  • Broche équipée d’un système d’attachement rapide BT 20
  • Norme DIN EN 55011 Classe C2
  • Modèle original conçu par Optimum

Accessoires de série :
  • Clés de service

Données électriques
  • Puissance moteur 0.95 kW
  • Alimentation 230 V
  • Fréquence 50 Hz

Normes et certifications
  • Norme DIN EN 55011
  • Classe CEM C2

Capacité de fraisage
  • Capacité de surfaçage (max.) 52 mm
  • Capacité de perçage (acier S235JR) 20 mm
  • Capacité en continu (acier S235JR) 16 mm
  • Capacité de fraisage en bout (max.) 12 mm

Table croisé horizontal
  • Longueur de la table croisée 700 mm
  • Largeur de la table croisée 180 mm
  • Taille des rainures en T 12 mm
  • Nombre de rainures en T 3
  • Entraxe des rainures en T 63 mm
  • Charge admissible max. 50 kg

Course
  • Course axe X manuelle 480 mm
  • Course axe Y manuelle 175 mm
  • Course axe Z automatique 270 mm

Broche verticale
  • Attachement de broche BT 20
  • Plage de vitesses 90 – 3000 T/min.
  • Contrôle de la vitesse de la broche verticale : Électroniquement
  • Nombre de vitesses 2
  • Course de broche 45 mm
  • Diamètre du fourreau 60 mm
  • Col de cygne 170 mm

Table croisée
  • Distance broche-table croisée 360 mm

Tête de perçage/fraisage
  • Inclinaison de la tête ± 60 °

Dimensions et poids
  • Longueur 745 mm
  • Hauteur 950 mm
  • Largeur 650 mm
  • Poids net (brut) 120 kg
Télécharger la fiche technique
