Fraiseuse Optimum MB 4 P Vario (400V) - 3338466

loading

Description

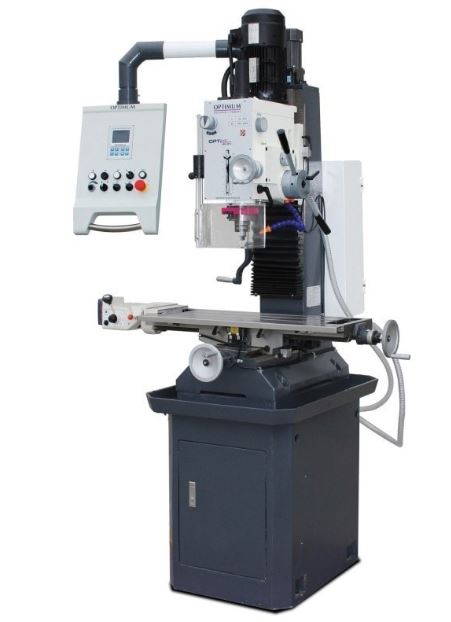

FRAISEUSE OPTIMUM MB 4 P VARIO (400V)
Perceuse-fraiseuse universelle de précision avec variateur de vitesse. Alimentation 400 V. (Modèle 400 V avec convertisseur V20). .Fonction taraudage. Avance automatique, descente automatique, arrosage, socle et afficheur 3 axes de série.
  • Large gamme de vitesses de 60 à 2760 T/min.
  • 2 plages de vitesses par boîte mécanique avec variation en continu sur chaque plage par variateur
  • Pignons haute qualité rectifiés et trempés, lubrifiés par bain d’huile
  • Montée et descente motorisée de l’axe Z
  • Fonction taraudage/perçage avec butée de profondeur réglable
  • Descente fine manuelle
  • Descente automatique de broche 3 vitesses
  • Afficheur digital sur les 3 axes (X, Y et Z) avec affichage de la vitesse
  • Tête de fraisage inclinable à ± 60°
  • Avance longitudinale automatique de série (axe X)
  • Bâti en fonte massive assurant une très grande stabilité et absorbant les vibrations
  • Socle de série
  • Système d’arrosage de série
  • Équipée d’un arrêt d’urgence “coup de poing”
  • Un excellent rapport qualité/prix · Norme DIN EN 55011 Classe C2
  • Prévoir des moyens de déchargement adaptés
  • Moteur haute qualité avec convertisseur Siemens Sinamics V20

Accessoires de série :
  • Socle
  • Système d'arrosage
  • Avance automatique sur l'axe X
  • Axe Z motorisé
  • Visu 3 axes
  • Arbre CM 3 / B 16
  • Douille de réduction CM 4 / CM 3

Données électriques
  • Puissance moteur 1,5 kW
  • Alimentation 400 V
  • Fréquence 50 Hz

Normes et certifications
  • Norme DIN EN 55011
  • Classe CEM C2

Capacité de fraisage
  • Capacité de surfaçage (max.) 63 mm
  • Capacité de fraisage en bout (max.) 26 mm
  • Capacité de perçage (acier S235JR) 24 mm
  • Capacité en continu (acier S235JR) 20 mm

Table croisé horizontal
  • Longueur de la table croisée 800 mm
  • Largeur de la table croisée 240 mm
  • Distance broche-table croisée 420 mm
  • Taille des rainures en T 14 mm
  • Nombre de rainures en T 3
  • Entraxe des rainures en T 80 mm

Système de lubrification par refroidissement
  • Puissance système d'arrosage 100 W

Tête de perçage/fraisage
  • Inclinaison de la tête ± 45 °

Course
  • Course axe X manuelle 560 mm
  • Course axe Y manuelle 195 mm
  • Course axe Z automatique 350 mm
  • Course axe X automatique 480 mm

Broche verticale
  • Attachement de broche CM 4
  • Plage de vitesses 60 – 2760 T/min.
  • Nombre de vitesses 2
  • Tirant de broche M 16
  • Contrôle de la vitesse de la broche verticale : Électroniquement
  • Diamètre du fourreau 75 mm
  • Col de cygne 258 mm
  • Course de broche 120 mm

Dimensions et poids
  • Longueur 1600 mm
  • Largeur 930 mm
  • Hauteur 2110 mm
  • Poids net (brut) 495 kg
Télécharger la fiche technique
