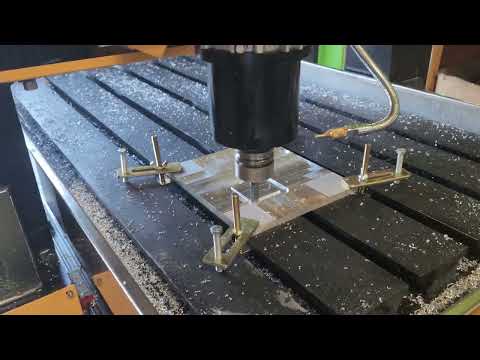

Fraiseuse CNC numérique pour l'usinage des bois, plastiques et métaux non-ferreux - Série M - LUQUE Machines

Fraiseuse cnc métal particulièrement adaptée aux productions de petites pièces en métaux non-ferreux, bois et plastiques. Également utilisée dans les secteurs de la mécanique de précision, la transformation de l’aluminium, la plasturgie, la gravure.
Fraiseuse CNC numérique de précision et facile d’utilisation avec de nombreuses possibilités de personnalisation, conçue et réalisée pour un usage professionnel intensif.

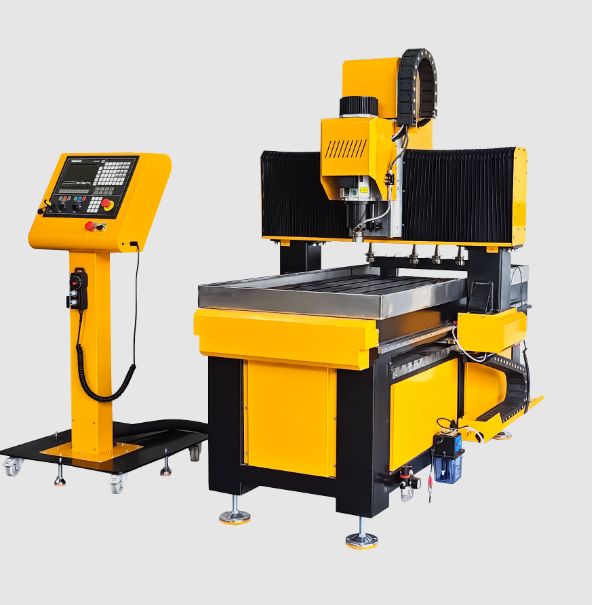

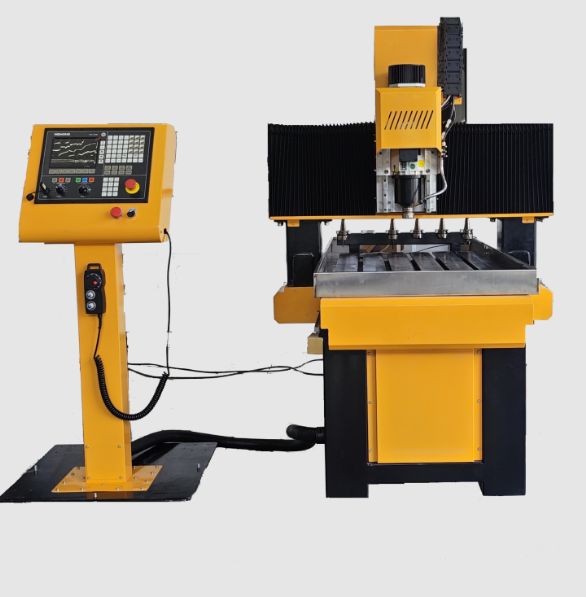

Machine CNC Série M

• Fraiseuse CNC numérique avec table, portique et châssis en acier
• Structure mécano-soudée
• Servomoteurs sur tous les axes 750W
• Broche de 3,5 kW ou 9 kW
• Broche avec système de refroidissement
• Mandrins à pinces pour serrage d’outils type ER25 ou ER32
• Équipement à table fixe de format utile 600×1200 mm et disponible en réalisation spéciale dans d’autres dimensions

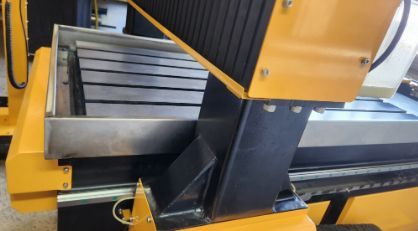

• Table avec rainures en T pour la fixation de vos pièces
• Rails de guidage linéaires prismatiques HIWIN® sur les axes X, Y et Z pour une meilleure rigidité
• Entrainement des axes X, Y et Z par vis à billes
• Palpeur d’outils en Z pour calibrer automatiquement la hauteur de votre outil
• Commandes numériques CNC fonctionnant en code ISO (G-code et M-code)
• Alimentation électrique au choix : monophasé 220V ou triphasé 380V

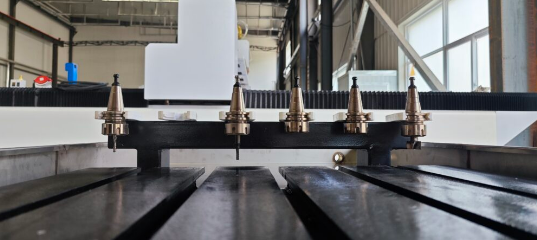

MAGASIN D’OUTILS LINÉAIRE
Magasin de 6 porte-outils avec cônes ISO30 en version standard. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils. Possibilité d’ajouter jusqu’à 12 outils au magasin.

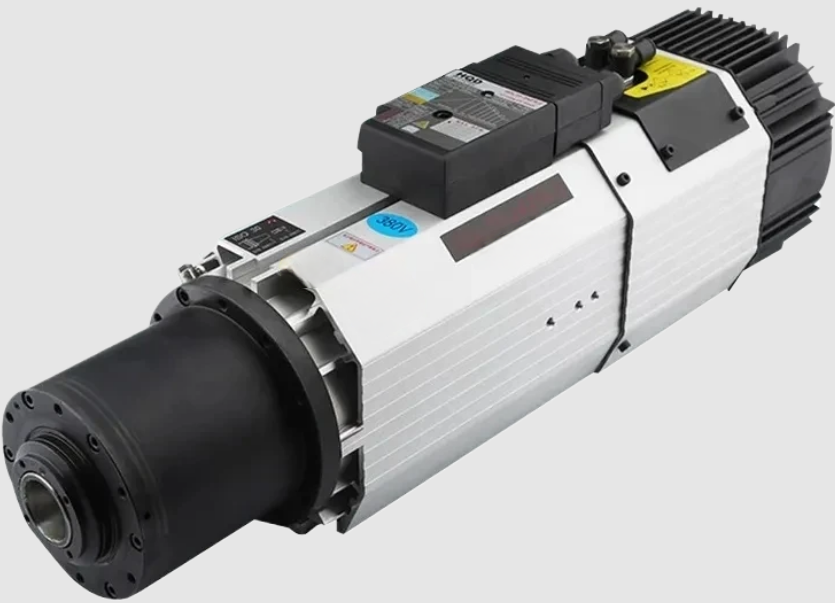

BROCHE FIABLE ET PUISSANTE
Une broche de 3,5 kW en changement d’outil manuel ou 9 kW en changement d’outil automatique avec système de refroidissement par air afin d’assurer un couple outil optimal pour une meilleure coupe. Sa conception simple et rationnelle lui confère puissance et fiabilité.
9 000 W : puissance de broche
RAILS DE GUIDAGE
Rails de guidages HIWIN® de 25mm posés et fixés sur le châssis rectifié avec 2 x 2 chariots à l’horizontal pour supporter tout le poids du pont et assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.
SERVOMOTEURS
Plus rapides et précis que les moteurs pas à pas, les servo-moteurs sont capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.
750W sur chaque axe
ENTRAÎNEMENT PAR VIS À BILLES
Les vis à billes convertissent le mouvement rotatif des moteurs en translation sur un axe. Ce système permet de transmettre des efforts importants, d’offrir une grande précision de positionnement et de garantir une fiabilité à toute épreuve.

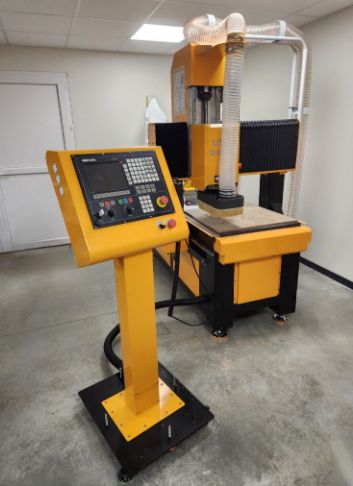

PUPITRE DE COMMANDE
Pupitre de commande industriel mobile sur roulettes. Manette avec volant. Potentiomètres pour réglage des vitesses. Simulation, programmation, langage conversationnel. Commande des options depuis les touches configurables. Lecture de codes ISO (G-code, M-code…), DXF et PDF. Transfert de fichiers depuis une clé USB ou depuis un réseau local par câble RJ45. Pauses pendant les usinages, lecture en bloc à bloc ou ligne par ligne, retour en arrière dans les programmes.
SYSTÈME D’ASPIRATION DE LA TABLE
Vos pièces sont maintenues par aspiration sur la table grâce à notre plateaux à dépression innovant et efficace avec technologie de pompe à vide. Plus besoin de serrer vos pièces avec des pinces, votre cadence de production s’en trouvera accélérée. Puissance de 2 kW à 7,5 kW et en version double étage pour un meilleur maintien des pièces aux petites surfaces.
OPTIONS SUPPLÉMENTAIRES DISPONIBLES
Options adaptées aux besoins spécifiques des métiers dans chaque secteur d’activité.

• Pupitre de commande industriel
• Changement d’outil automatique
• Table en acier rectifié
• Table aspirante avec rainures en T pour une mise en place rapide
• Pompe pour table aspirante
• Aspirateur et collecteur de copeaux
• Interface de contrôle DSP avec manette
• Système de micro-lubrification des pièces de l'outil
• Butées pneumatiques de positionnement
• 4ème axe rotatif pour fabrication de pièces par rotation
• Lame tangentielle
• Table de chargement automatique
• Barrières laser immatérielles
• Cartérisation complète de la machine
• À cela peuvent s’ajouter toutes les options et modifications sur mesures ainsi que nos services.

QUELQUES UNS DES MATÉRIAUX USINABLES :
(en fonction de l’électrobroche et de l’outil choisis)

• Plastiques en plaques rigides (PMMA-PC-PS-PVC-ABS..)
• Plastiques expansés et plaques alvéolaires
• Mousses rigides (PU- PS-…)
• Mousses semi-rigides
• Matériaux composites pour le bâtiment
• Matériaux composites pour l’industrie (résine polyester chargée fibre de verre, fibre de carbone…)
• Bois et dérivés
• Résines polyester

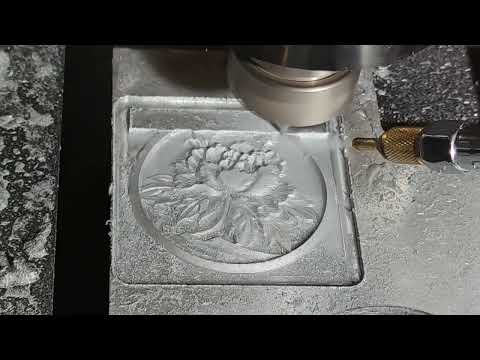

• Alliages légers base Aluminium ou base cuivre
• En gravure seulement : pierres tendres, marbre, granit etc…
