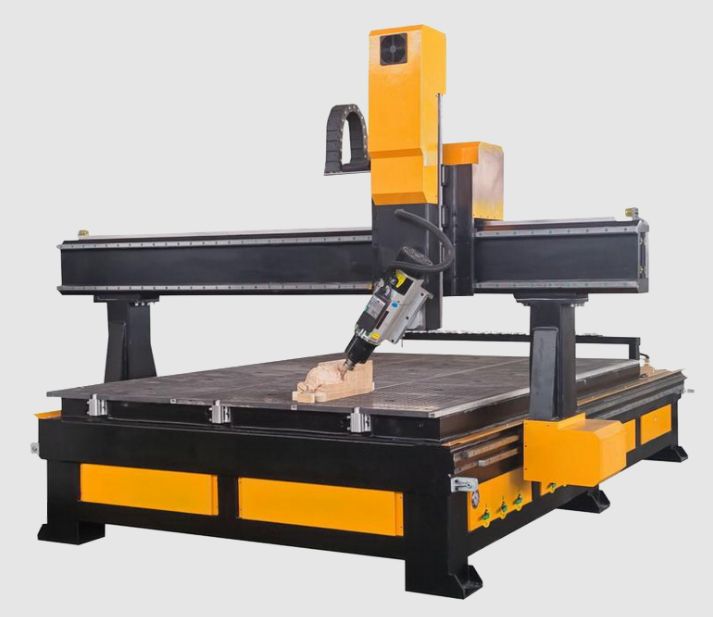

Fraiseuse CNC bois et métal grand format pour l'usinage de matériaux en plaques - Série L - LUQUE Machines

MAGASIN D’OUTILS LINÉAIRE
Magasin de 12 porte-outils avec cônes ISO30 en version standard. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils. Possibilité d’ajouter jusqu’à 32 outils au magasin.
BROCHE FIABLE ET PUISSANTE
Une broche de 3,5 kW en changement d’outil manuel ou 9 kW en changement d’outil automatique avec système de refroidissement par air afin d’assurer un couple outil optimal pour une meilleure coupe. Sa conception simple et rationnelle lui confère puissance et fiabilité.
9 000W puissance de broche
RAILS DE GUIDAGE
Rails de guidages HIWIN® de 30mm posés et fixés sur le châssis rectifié avec 2 x 2 chariots à l’horizontal pour supporter tout le poids du pont et assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.
SERVOMOTEURS
Plus rapides et précis que les moteurs pas à pas, les servo-moteurs sont capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.
1 500W sur chaque axe
RÉDUCTEURS PLANÉTAIRES
Réducteurs planétaires de Nidec Leroy-Somer entre l’arbre moteur et le système d’entraînement de chaque axe pour une grande précision sur les déplacements tout en minimisant les jeux.
PIGNONS ET CRÉMAILLÈRES HÉLICOÏDALES
Entraînement des axes X et Y par des pignons sur crémaillères hélicoïdales pour des vitesses de déplacement rapides tout en réduisant les vibrations et les jeux ainsi qu’une transmission maximale de couple.
SYSTÈME D’ASPIRATION DE LA TABLE
Vos pièces sont maintenues par aspiration sur la table grâce à notre système de pompe. Plus besoin de serrer vos pièces avec des pinces, votre cadence de production s’en trouvera accélérée. Puissance de 5,5 à 15 kW et en version double étage pour un meilleur maintien des pièces aux petites surfaces.
PUPITRE DE COMMANDE
Pupitre de commande industriel mobile sur roulettes. Manette avec volant. Potentiomètres pour réglage des vitesses. Simulation, programmation, langage conversationnel. Commande des options depuis les touches configurables. Lecture de codes ISO (G-code, M-code…), DXF et PDF. Transfert de fichiers depuis une clé USB ou depuis un réseau local par câble RJ45. Pauses pendant les usinages, lecture en bloc à bloc ou ligne par ligne, retour en arrière dans les programmes.
OPTIONS SUPPLÉMENTAIRES DISPONIBLES - CENTRE D'USINAGE BOIS

• Pupitre de commande industriel
• Changement d’outil automatique
• Table en acier rectifié
• Table aspirante avec rainures en T pour une mise en place rapide
• Pompe pour table aspirante
• Aspirateur et collecteur de copeaux
• Interface de contrôle DSP avec manette
• Système de micro-lubrification des pièces de l'outil
• Butées pneumatiques de positionnement
• 4ème axe rotatif pour fabrication de pièces par rotation
• 4ème axe sur broche pour usinage sur les chants et création de hauts reliefs
• 4ème et 5ème axes simultanés
• Double broche horizontale
• Lame tangentielle
• Scie circulaire
• Découpe plasma
• Table de chargement automatique
• Barrières laser immatérielles
• Cartérisation complète de la machine

À cela peuvent s’ajouter toutes les options et modifications sur mesures ainsi que nos services.
QUELQUES UNS DES MATÉRIAUX USINABLES AVEC CETTE FRAISEUSE CNC :
(en fonction de l’électrobroche et de l’outil choisis)

• Bois massifs et dérivés
• Alliages légers base aluminium ou base cuivre
• Plastiques en plaques rigides (PMMA-PC-PS-PVC-ABS..)
• Plastiques expansés et plaques alvéolaires
• Mousses rigides (PU- PS-…)
• Mousses semi-rigides
• Matériaux composites pour le bâtiment
• Matériaux composites pour l’industrie (résine polyester chargée fibre de verre, fibre de carbone…)
• Résines polyester
• En gravure seulement : Pierres tendres, marbre, granit etc…
