Fraiseuse à portique CNC 3 axes - Fresat Protek

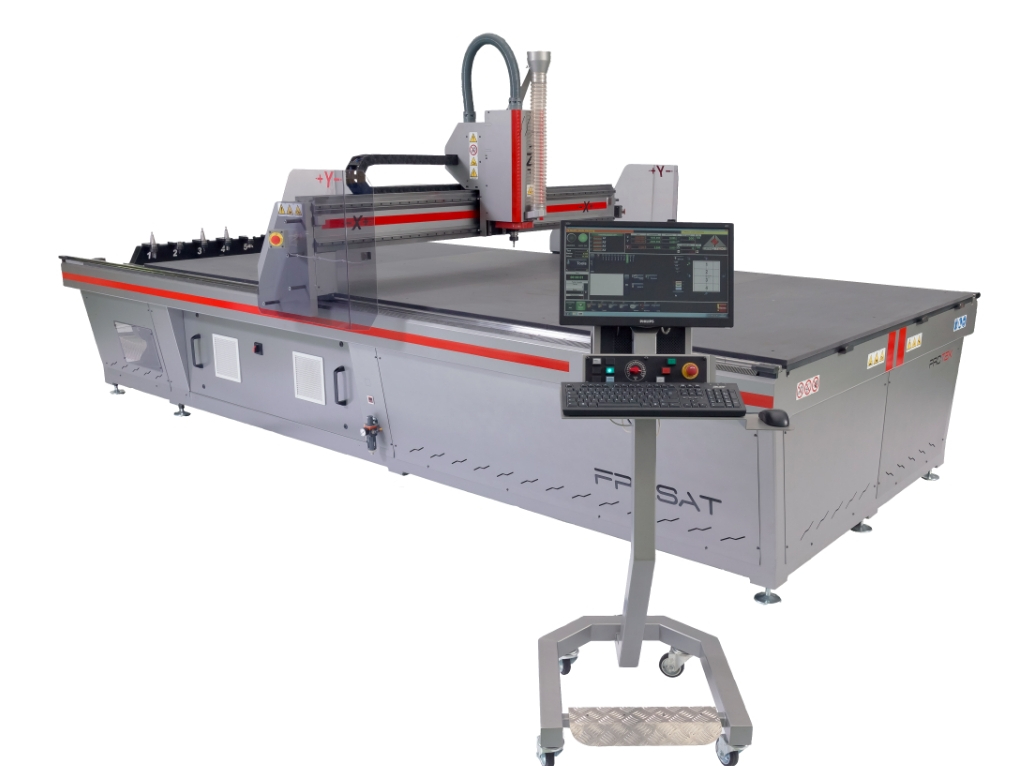

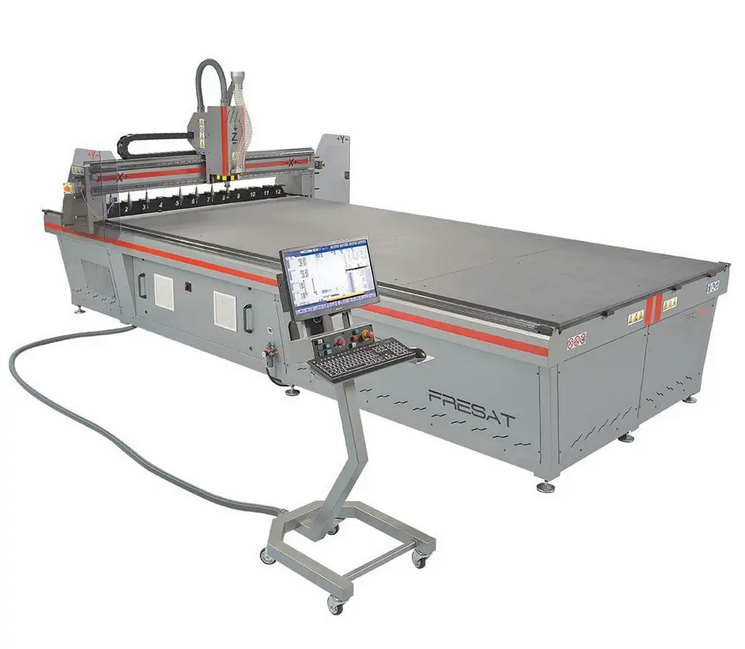

FRESAT est la première fraiseuse à portique CNC 3 axes produite par la société PROTEK en Italie.
Il s'agit d'un centre d'usinage adapté à tous les processus d'imbrication "nesting" et à la production massive de pièces et de panneaux de grandes dimensions.
La fraiseuse 3 axes FRESAT se distingue par sa facilité d'utilisation, grâce à sa petite taille et à sa polyvalence.
La recherche et le développement constants de l'équipe technique de PROTEK ont permis de mettre au point ce modèle aux dimensions réduites, tout en conservant les dimensions nécessaires à la facilité de travail des panneaux, ce qui permet, le cas échéant, de déplacer la machine d'un site de production à l'autre. La fraiseuse 3 axes FRESAT est très polyvalente et est disponible dans différentes configurations. Elle est très appréciée dans les secteurs de la construction (aluminium, alucobond et similaires) et de la transformation des mousses et autre matières synthétique (emballages, enseignes, etc.)
Domaines d'application :
Aérospatiale, Industrie mécanique, Industrie des façades de bâtiments, Signalisation, Plasturgie, Industrie de l'isolation, Emballage, Et bien d'autres encore.
Spécifications techniques :
Temps entre les changements d'outils < 20 sec
Puissance de la pompe à vide - 5,5 kW (chaque pompe)
Puissance de l'unité d'extraction des copeaux - 4 kW
Vitesse de travail maximale 2D - 30.000 mm/min
Vitesse de travail maximale en 3D - 20 000 mm/min
Hauteur de travail maximale - 75 mm ou 150 mm
Dégagement maximal sous le portique - 200 mm
Hauteur du plan de travail à partir du sol - 900 mm
RÉGLAGE
Précision de la machine (température ambiante 20 °C)
Réglage par mt - ≤ 0,050 mm
Résolution - 0,001 mm
Interpolation circulaire - ≤ 0,050 mm Ø 60 F 3000
Ø diamètre max. de la queue de l'outil - 20 mm
Ø diamètre max. de l'outil - 40 mm
Hauteur maximale de l'outil - 120 mm
CNC - Mitsubishi
Type - Numérique
Interpolation - 3D

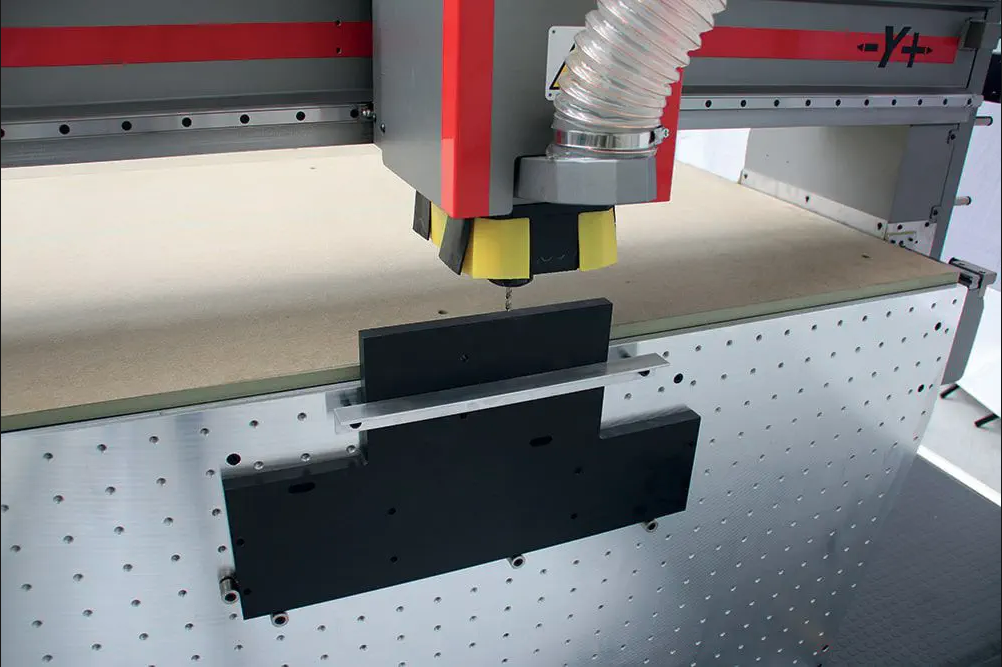

Zones de vide 2015 (1 pompe) - 2-6
Zones de vide 3020 (2 pompes) - 3-9
Zones de vide 4020 (2 pompes) - 4-12
Zones de vide 6020 (3 pompes) - 6-18
Zones de vide 8020 (4 pompes) - 8-24
Caractéristiques techniques :
Nombre d'axes
3 axes
Orientation de la broche
verticale
Structure à portique
Matière usinable
aluminium, composites, plastiques et autre

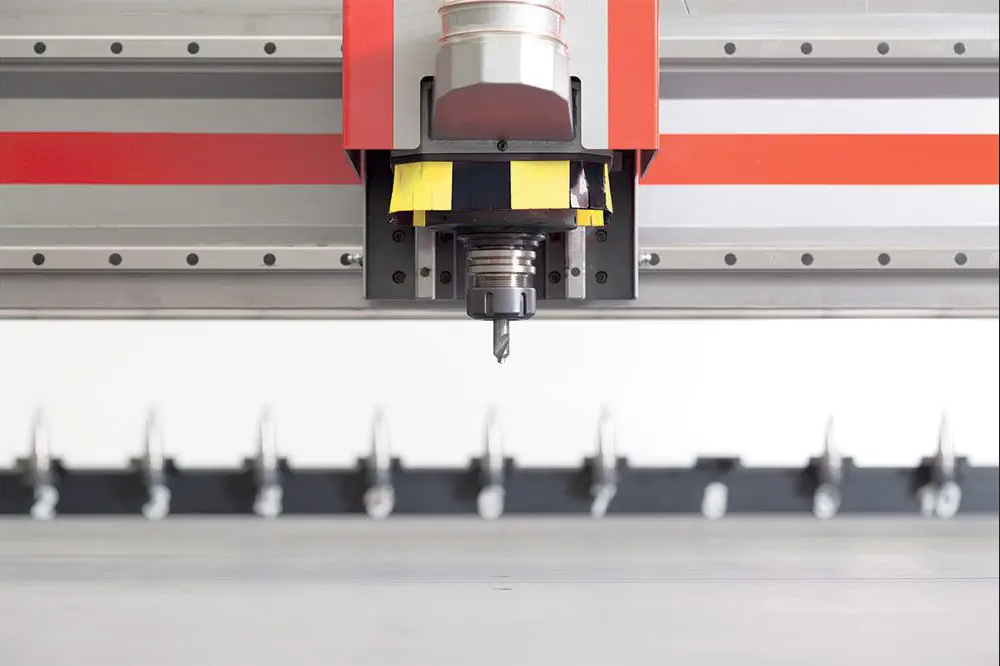

Nez de broche
ISO30 ou HSK-63

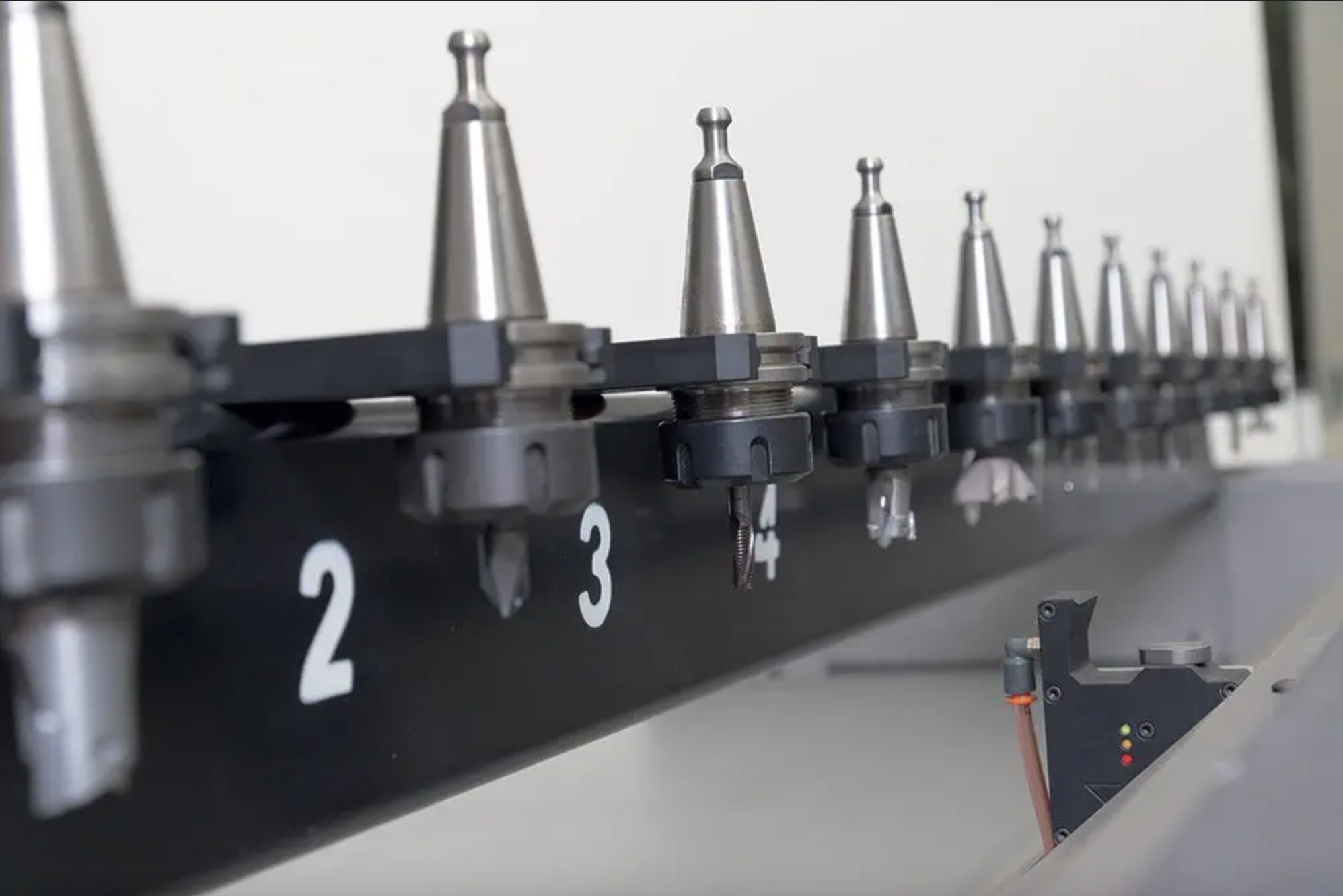

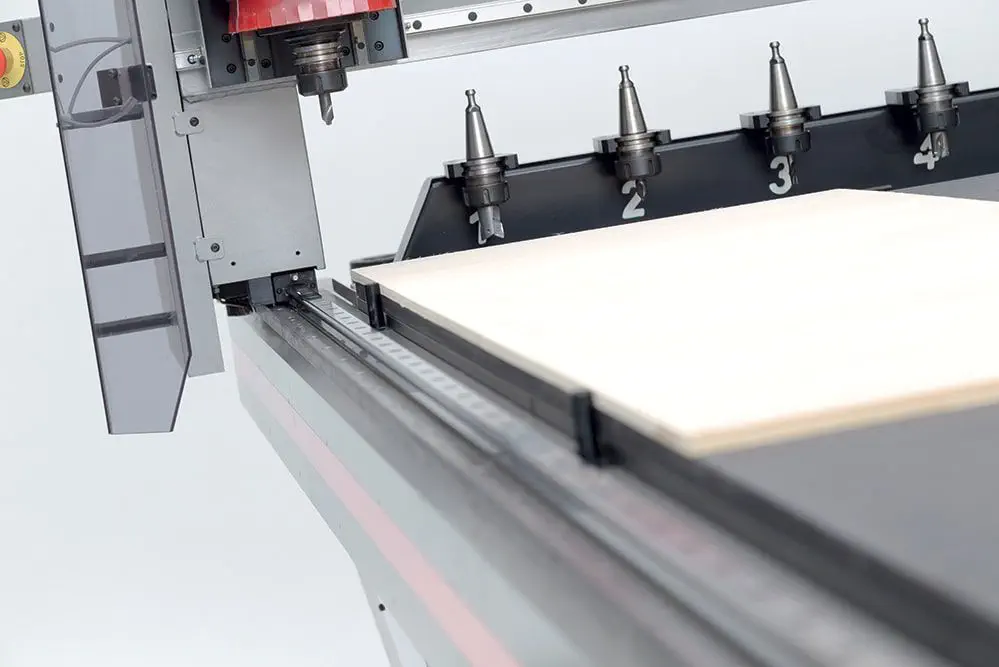

Nombre d'outils
12, 16 ou 20 outils
Course en X
de 1630 mm à 2070 mm
Course en Y
de 1005 mm à 8120 mm
Course en Z de 255 mm à 285 mm
Épaisseur maxi de matière 75 mm ou 150 mm
Hauteur de travail 900 mm
Vitesse de broche 24000 tr/min
Puissance moteur broche 12 kW - 16,32 CV
Vitesse d'avance en X 60000 mm/min
Vitesse d'avance en Y 60000 mm/min
Vitesse d'avance en Z 30000 mm/min
Répétabilité 0,04 mm
Temps changement outil 14 à 20 sec
Diamètre max. tige d'outil 20 mm
Diamètre maximum d'outil 40 mm
Hauteur maximal d'outil 120 mm
