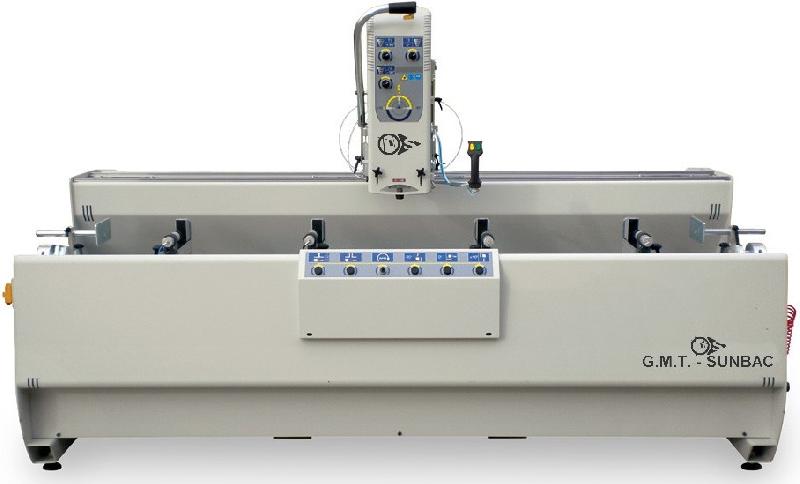

Fraiseuse à copier ego

Fraiseuse à copier à une tête
• Convient aussi pour le travail sur l’acier.
• Possibilité de positionner le support porte pièce à degrés intermédiaires, compris entre -90° et +90°.
• Sur profils tubulaires on peut réaliser des usinages traversant.
• Cyclique du travail manuel.
AVANTAGES
• Le profilé peut être usiné sur trois surfaces sans devoir effectuer un nouveau positionnement.
• Mandrin à vitesse variable par variateur de fréquence.
• Serrage pneumatique de la broche à la hauteur choisie.
• Changement simple d’outil par un système “autodesserrable”.
• Copiage rapport 1:1.
• Fraisage sur butées ou sur gabarits.
ÉQUIPEMENT DE SÉRIE
• Palpeur de copiage à trois diamètres (n. 3)
• Etaux horizontaux pneumatiques (n. 4).
• Gabarit de copiage standard
• N. 1 Ensemble des Porte outils & outils
• Système de refroidissement d'outils (Venturi)
FICHE TECHNIQUE
Capacité de fraisage mm 2550x250
Course verticale mm 200
Serrage des profilés mm 170x135
Vitesse de rotation de l'outil rpm 2800-12000
Fréquence électrique Hz 50
Puissance du moteur kW 1,1
Alimentation électrique (Tension) V 230-400 ±5%
Consommation d’air comprimé par cycle de travail Nl 12
Pression pneumatique de service bar 7
Hauteur de la machine mm ± 1800
Largeur de la machine mm ± 1340
Longueur de la machine mm ± 3000
Poids de la machine kg ± 520
