Fraiseuse à commande numérique MSA - BF

loading

Description

MSA - BF
  • Désignation : BF
  • Référence DMO :
  • Marque : MSA

Neuf Sur commande

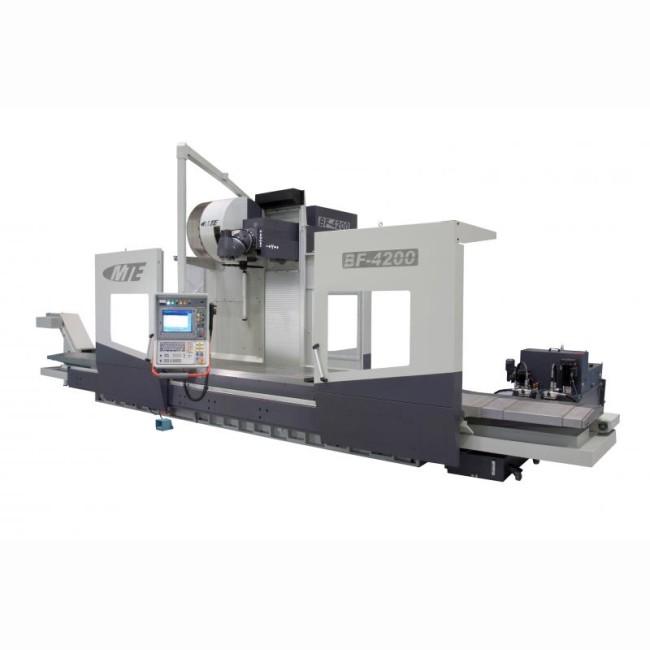

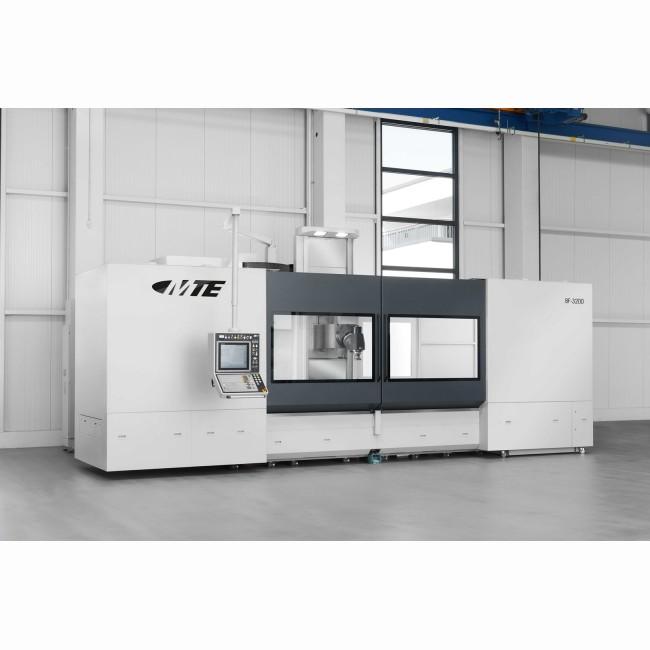

Fraiseuse à commande numérique semi banc fixe à guidage prismatique MTE série BF
  • Course longitudinale X de 2000 à 5000 mm
  • Course transversale Y de 1000 à 1300 mm
  • Course verticale Z de 1000 à 2000 mm

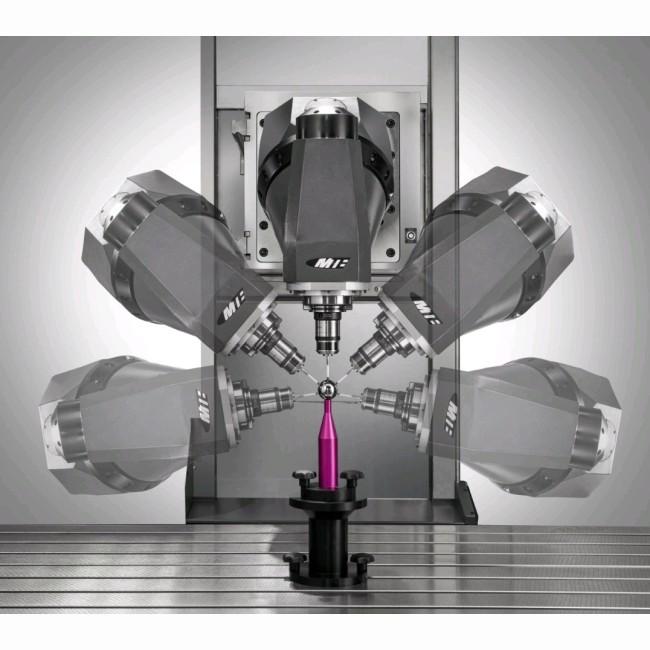

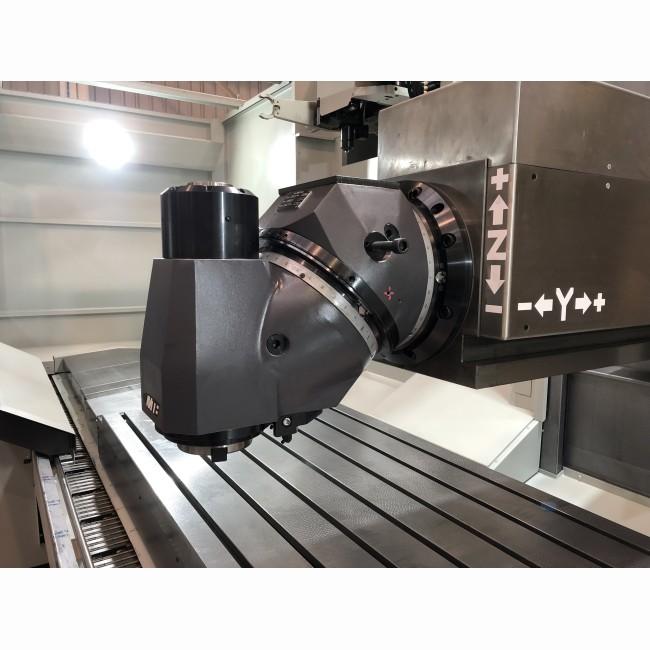

Fraiseuse avec tête universelle manuelle ou automatique alliant précision et grande capacité
  •  Il est possible d'y ajouter un changeur d'outils automatique et un 4eme axe continu. Cela vous permettra de faire des pièces complexes à fortes valeurs ajoutées.
  • La machine a été conçue avec des guidages prismatiques et un coulant réfrigéré vous permettant de charger des pièces lourdes avec des enlèvements de copeaux importants tout en gardant une grande précision.
  • Cette machine peut etre pilotée par une commande numérique conviviale de type Heidenhain ou Siemens ou alors Fanuc pour vos grandes séries.

Le secteur d'activité  le plus utilisée est la mécanique générale, la pièce de modelage, ferroviaire aéronautique ainsi que les moules d'injections ou d'emboutissages

Caractéristiques techniques
COMMANDE NUMERIQUE (mm)
  • Heidenhain, Siemens ou fanuc/ Heidenhain, Siemens ou fanuc/ Heidenhain, Siemens ou fanuc/ Heidenhain, Siemens ou fanuc/ Heidenhain, Siemens ou fanuc/ Heidenhain, Siemens ou fanuc

COURSE (mm) .
  • Course longitudinale X (mm) 2000 2500 3000 4000 4500 5000
  • Course transversale Y (mm) 1000 (opt. 1200) 1000 (opt. 1200) 1000 (opt. 1200) 1000 (opt. 1200) 1000 (opt. 1200) 1000 (opt. 1200)
  • Course verticale Z (mm) 1000 (opt. 1250 / 1500 / 2000) 1000 (opt. 1250 / 1500 / 2000) 1000 (opt. 1250 / 1500 / 2000) 1000 (opt. 1250 / 1500 / 2000) 1000 (opt. 1250 / 1500 / 2000) 1000 (opt. 1250 / 1500 / 2000)

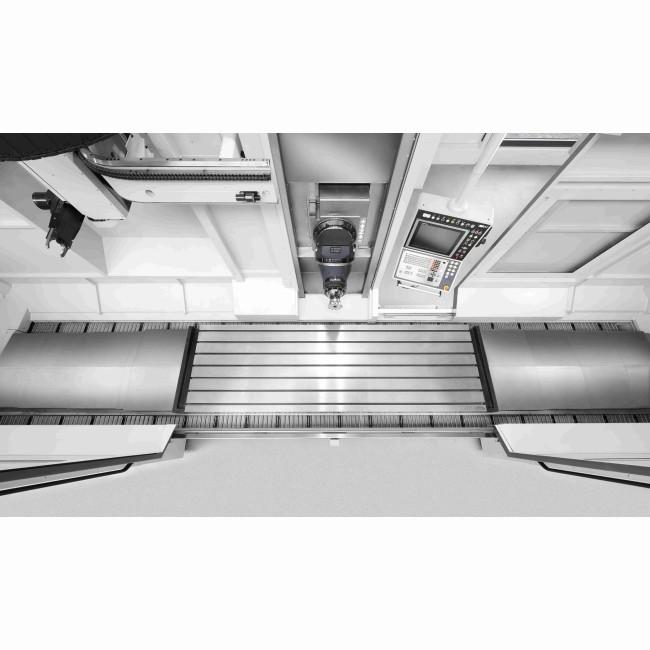

TABLE .
  • surface ((L x l) / mm) 2200 x 1000/ 2700 x 1000/ 3200 x 1000/ 4200 x 1000/ 4700 x 1000/ 5200 x 1000
  • Charges maxi admisible (Kg) 7200/ 9000/ 11000/ 13000/ 14000/ 15000
  • Nb et largeur des rainures en T ((Nb-Larg.)) 7-22/ 7-22/ 7-22/ 7-22/ 7-22/ 7-22
  • Distance entre rainures (mm) 140/ 140/ 140/ 140/ 140/ 140

BROCHE
  • Cone de la broche DIN 69871 A DIN 69871 A DIN 69871 A DIN 69871 A DIN 69871 A DIN 69871 A
  • Vitesse de rotation (Tr/min) 40 - 3000 ( opt. 6000) 40 - 3000 ( opt. 6000) 40 - 3000 ( opt. 6000) 40 - 3000 ( opt. 6000) 40 - 3000 ( opt. 6000) 40 - 3000 ( opt. 6000)
  • Nb de Gamme de vitesse 3 3 3 3 3 3
  • Puissance (Kw) 30 30 30 30 30 30
  • Couple max à la broche (Nm) 1460 1460 1460 1460 1460 1460

AVANCES
  • Avance rapide (X/Y/Z) (mm/min) 15000 15000 15000 15000 15000 15000
  • Avance travail (X/Y/Z) (mm/min) 0 - 12000 0 - 12000 0 - 12000 0 - 12000 0 - 12000 0 - 12000
  • Moteur d'avances (Nm) X = 27 . Y = 27 . Z = 36 X = 36 / Y = 27 / Z = 36 X = 36 / Y = 27 / Z = 36 X = 50 / Y = 27 / Z = 36 X = 50 / Y = 27 / Z = 36 X = 50 / Y = 27 / Z = 36
  • Poussé max. (Nm) X = 2200 / Y = 2200 / Z = 3000 X = 2400 / Y = 2200 / Z = 3000 X = 2400 / Y = 2200 / Z = 3000 X = 2250 / Y = 2200 / Z = 3000 X = 2250 / Y = 2200 / Z = 3000 X = 1750 / Y = 2200 / Z = 3000
  • Vis à billes (Kw) X = 50 / Y = 50 / Z = 50 X = 63 / Y = 50 / Z = 50 X = 63 / Y = 50 / Z = 50 X = 63 / Y = 50 / Z = 50 X = 63 / Y = 50 / Z = 50 X = 63 / Y = 50 / Z = 50

ENCOMBREMENT
  • (hors convoyeur) (L x l x H) 6014 x 4046 x 3075/ 7014 x 4046 x 3075/ 8014 x 4046 x 3075/ 10014 x 4046 x 3075/ 11255 x 4046 x 3075/ 12115 x 4046 x 3075

POIDS (Kg)
  • 16500 18000 19000 21500 22500 23500
Télécharger la fiche technique
