Fraiseuse 5 axes CNC à portique sur-mesure pour l'usinage de matériaux en volumes - LUQUE Machines
A partir de
40 000€ HT
48 000€ TTC
Obtenir un devis / prix personnalisé
Bernard ECKERT
Echanger avec le vendeur

Vendu
et fabriqué par LUQUE MACHINES
En savoir plus
Description

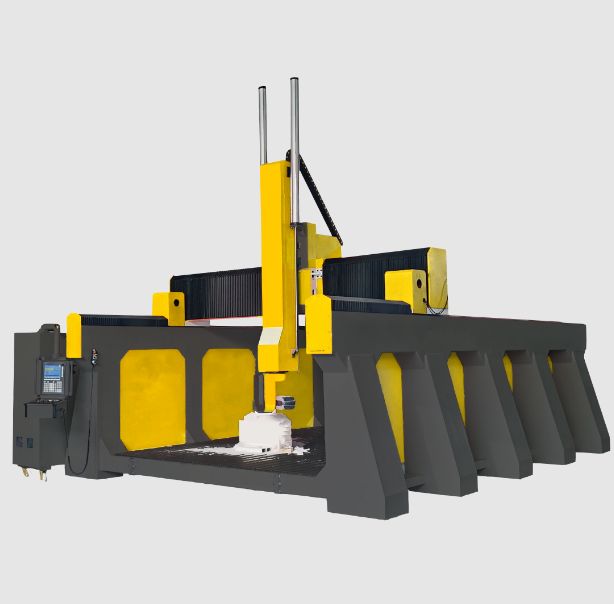

FRAISEUSE 5 AXES CNC À PORTIQUE SUR-MESURE
Fraiseuse 5 axes CNC à portique sur-mesure pour l’usinage de matériaux en volumes (bois, plastique, métaux non-ferreux). Ce router cnc est spécialement conçu pour les industries qui usinent de grands volumes en 3D. La possibilité d’ajouter un 6ème et un 7ème rotatifs sur la table en fait une machine puissante. Nous construisons cette fraiseuse 5 axes CNC sur-mesure selon vos besoins, il n’existe pas de limite de dimensions.
Découvrez également le centre d’usinage 5 axes pour métaux, la fraiseuse bois et métal CNC série L et la fraiseuse numérique CNC série M.
FRAISEUSE 5 AXES CNC SUR-MESURE

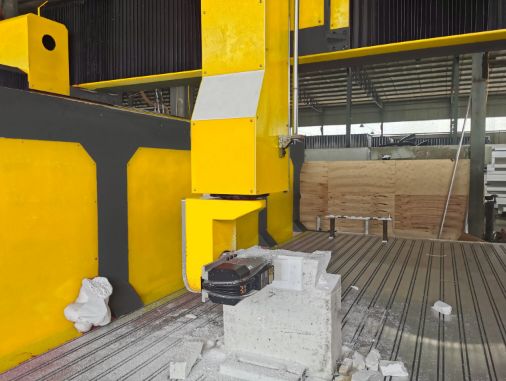

La fraiseuse 5 axes CNC est une machine-outil de haute précision conçue pour l’usinage complexe de pièces de formes libres. Sa structure robuste en acier 8mm, associée à des servomoteurs sur les 5 axes et à des rails de guidage linéaires de 45 mm, garantit une rigidité exceptionnelle et une grande répétabilité. Idéale pour les industries exigeantes telles que l’aéronautique et la fabrication de moules, cette machine offre des possibilités de personnalisation infinies pour s’adapter à tous vos besoins.
Fraiseuse cnc 5 axes bois et métal particulièrement adaptée aux secteurs de l’aéronautique, la plasturgie, les composites, la fabrication de moules, la mécanique de précision. Options métiers adaptées aux besoins actuels des clients dans chaque secteur d’activité.
Fraiseuse 5 axes CNC de précision et facile d’utilisation avec de nombreuses possibilités de personnalisation, conçue et réalisée pour un usage professionnel intensif.
Fraiseuse 5 Axes CNC
Fraiseuse 5 axes CNC à portique sur-mesure pour l’usinage de matériaux en volumes (bois, plastique, métaux non-ferreux). Ce router cnc est spécialement conçu pour les industries qui usinent de grands volumes en 3D. La possibilité d’ajouter un 6ème et un 7ème rotatifs sur la table en fait une machine puissante. Nous construisons cette fraiseuse 5 axes CNC sur-mesure selon vos besoins, il n’existe pas de limite de dimensions.
Découvrez également le centre d’usinage 5 axes pour métaux, la fraiseuse bois et métal CNC série L et la fraiseuse numérique CNC série M.
FRAISEUSE 5 AXES CNC SUR-MESURE
La fraiseuse 5 axes CNC est une machine-outil de haute précision conçue pour l’usinage complexe de pièces de formes libres. Sa structure robuste en acier 8mm, associée à des servomoteurs sur les 5 axes et à des rails de guidage linéaires de 45 mm, garantit une rigidité exceptionnelle et une grande répétabilité. Idéale pour les industries exigeantes telles que l’aéronautique et la fabrication de moules, cette machine offre des possibilités de personnalisation infinies pour s’adapter à tous vos besoins.
Fraiseuse cnc 5 axes bois et métal particulièrement adaptée aux secteurs de l’aéronautique, la plasturgie, les composites, la fabrication de moules, la mécanique de précision. Options métiers adaptées aux besoins actuels des clients dans chaque secteur d’activité.
Fraiseuse 5 axes CNC de précision et facile d’utilisation avec de nombreuses possibilités de personnalisation, conçue et réalisée pour un usage professionnel intensif.
Fraiseuse 5 Axes CNC
- Fraiseuse 5 axes CNC avec table, portique et châssis en acier 8mm
- Structure mécano-soudée
- Équipement à table fixe aux dimensions sur-mesure
- Broche de 9kW
- Système de refroidissement de la broche
- Servomoteurs sur tous les axes 1500W sur les 5 axes
- Cônes ISO30 pour changement d’outil automatique
- Mandrin à pinces pour serrage d’outils type ER32
- Équipement à table fixe de format utile 1200×1200 mm jusqu’à 4000×8000 mm en standard et disponible en réalisation spéciale dans d’autres dimensions
- Table avec rainures en T pour la fixation de vos pièces
- Rails de guidage linéaires prismatiques HIWIN® 45 mm sur les axes X, Y et Z
- Entrainement des axes X, Y par pignon et crémaillère
- Entrainement de l’axe Z par vis à billes
- Palpeur d’outils en Z pour calibrer automatiquement la hauteur de votre outil
- Commandes numériques CNC fonctionnant en code ISO (G-code et M-code)
- Alimentation électrique au choix : monophasé 220V ou triphasé 400V
Quelques composants de cette fraiseuse 5 axes CNC à portique :
MAGASIN D’OUTILS LINÉAIRE
Magasin de 12 porte-outils avec cônes ISO30 en version standard. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils. Possibilité d’ajouter jusqu’à 32 outils au magasin.

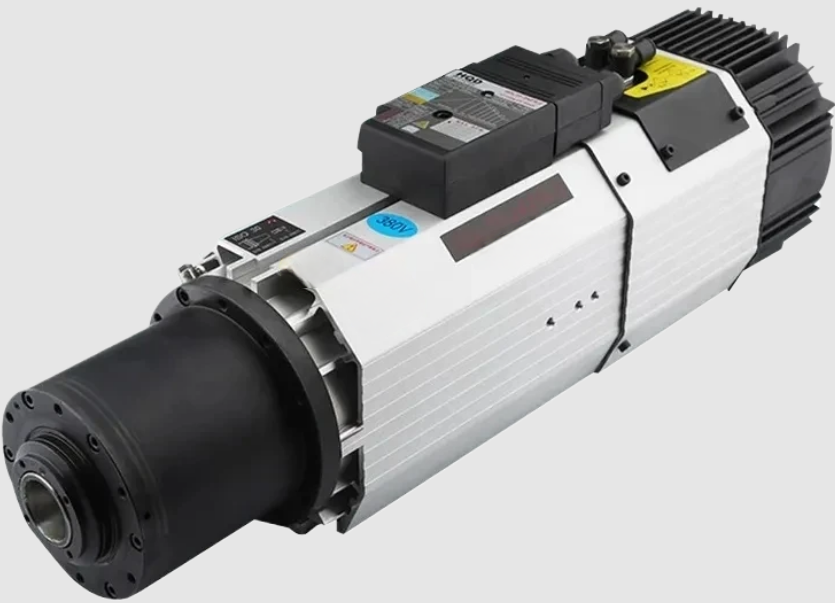

BROCHE FIABLE ET PUISSANTE
Une broche de 3,5 kW en changement d’outil manuel ou 9 kW en changement d’outil automatique avec système de refroidissement par air afin d’assurer un couple outil optimal pour une meilleure coupe. Sa conception simple et rationnelle lui confère puissance et fiabilité.
9 000W puissance de broche
RAILS DE GUIDAGE 45 MM
Rails de guidages HIWIN® de 45 mm posés et fixés sur le châssis rectifié avec 2 x 2 chariots à l’horizontal pour supporter tout le poids du pont et assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.

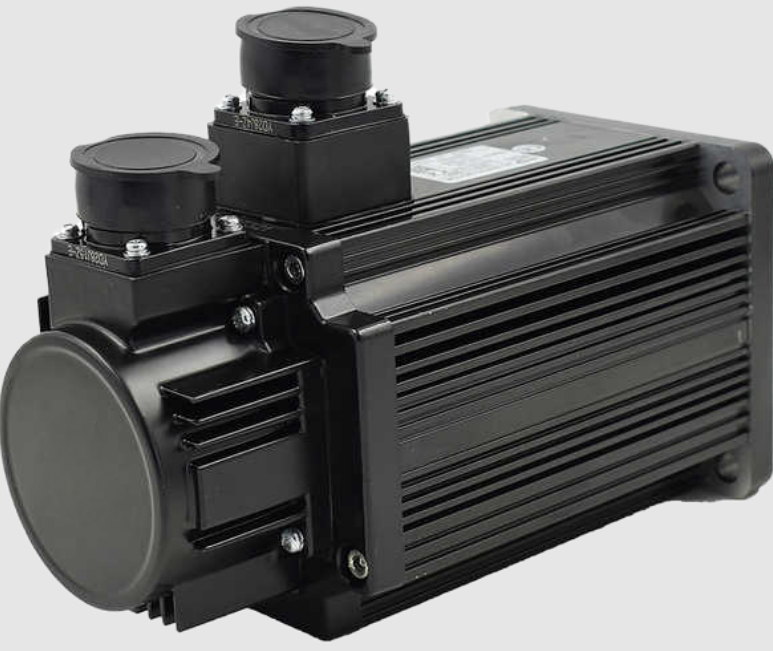

SERVOMOTEURS
Servo-moteurs de marque Yaskawa capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.
1 800W sur chaque axe

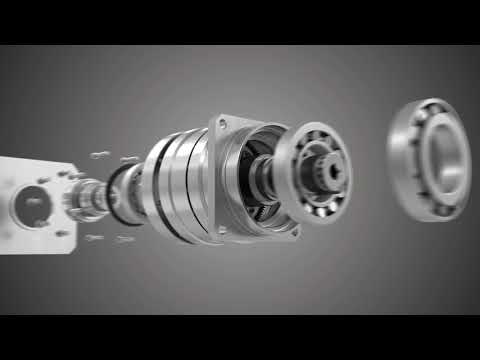

RÉDUCTEURS PLANÉTAIRES
Réducteurs planétaires de Nidec Leroy-Somer entre l’arbre moteur et le système d’entraînement de chaque axe pour une grande précision sur les déplacements tout en minimisant les jeux.
PIGNONS ET CRÉMAILLÈRES HÉLICOÏDALES
Entraînement des axes X et Y par des pignons sur crémaillères hélicoïdales pour des vitesses de déplacement rapides tout en réduisant les vibrations et les jeux ainsi qu’une transmission maximale de couple.

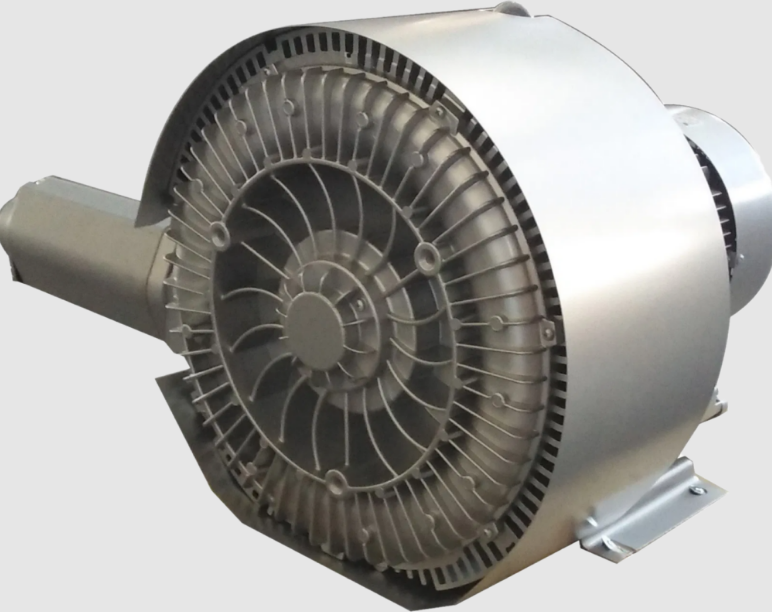

SYSTÈME D’ASPIRATION DE LA TABLE
Vos pièces sont maintenues par aspiration sur la table grâce au plateau à dépression innovant et efficace avec technologie de pompes à vide. Plus besoin de serrer vos pièces avec des pinces, votre cadence de production s’en trouvera accélérée. Puissance de 5,5 à 15 kW et en version double étage pour un meilleur maintien des pièces aux petites surfaces

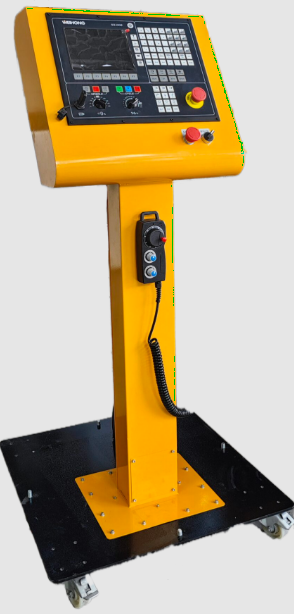

PUPITRE DE COMMANDE
Pupitre de commande industriel mobile sur roulettes. Manette avec volant. Potentiomètres pour réglage des vitesses. Simulation, programmation, langage conversationnel. Commande des options depuis les touches configurables. Lecture de codes ISO (G-code, M-code…), DXF et PDF. Transfert de fichiers depuis une clé USB ou depuis un réseau local par câble RJ45. Pauses pendant les usinages, lecture en bloc à bloc ou ligne par ligne, retour en arrière dans les programmes
OPTIONS SUPPLÉMENTAIRES DISPONIBLES - FRAISEUSE CNC 5 AXES
Magasin de 12 porte-outils avec cônes ISO30 en version standard. Le changement d’outils automatique accélèrera votre cadence de production en vous évitant les temps morts de changement d’outils. Possibilité d’ajouter jusqu’à 32 outils au magasin.
BROCHE FIABLE ET PUISSANTE
Une broche de 3,5 kW en changement d’outil manuel ou 9 kW en changement d’outil automatique avec système de refroidissement par air afin d’assurer un couple outil optimal pour une meilleure coupe. Sa conception simple et rationnelle lui confère puissance et fiabilité.
9 000W puissance de broche
RAILS DE GUIDAGE 45 MM
Rails de guidages HIWIN® de 45 mm posés et fixés sur le châssis rectifié avec 2 x 2 chariots à l’horizontal pour supporter tout le poids du pont et assurer le maintient nécessaire pour la rigidité de votre fraiseuse. Les chariots sont équipés de systèmes de lubrification automatiques brevetés haute performante permettant une glisse optimale et une durée de vie prolongée.
SERVOMOTEURS
Servo-moteurs de marque Yaskawa capables de réaliser vos opérations d’usinage sur de grandes dimensions de travail sans décrochage. Leur couple important leur permet d’avoir une grande vitesse d’avance en travail. Leur fonctionnement réduit également les vibrations et évite les écarts lors de la coupe tout en rallongeant la durée de vie de votre machine.
1 800W sur chaque axe
RÉDUCTEURS PLANÉTAIRES
Réducteurs planétaires de Nidec Leroy-Somer entre l’arbre moteur et le système d’entraînement de chaque axe pour une grande précision sur les déplacements tout en minimisant les jeux.
PIGNONS ET CRÉMAILLÈRES HÉLICOÏDALES
Entraînement des axes X et Y par des pignons sur crémaillères hélicoïdales pour des vitesses de déplacement rapides tout en réduisant les vibrations et les jeux ainsi qu’une transmission maximale de couple.
SYSTÈME D’ASPIRATION DE LA TABLE
Vos pièces sont maintenues par aspiration sur la table grâce au plateau à dépression innovant et efficace avec technologie de pompes à vide. Plus besoin de serrer vos pièces avec des pinces, votre cadence de production s’en trouvera accélérée. Puissance de 5,5 à 15 kW et en version double étage pour un meilleur maintien des pièces aux petites surfaces
PUPITRE DE COMMANDE
Pupitre de commande industriel mobile sur roulettes. Manette avec volant. Potentiomètres pour réglage des vitesses. Simulation, programmation, langage conversationnel. Commande des options depuis les touches configurables. Lecture de codes ISO (G-code, M-code…), DXF et PDF. Transfert de fichiers depuis une clé USB ou depuis un réseau local par câble RJ45. Pauses pendant les usinages, lecture en bloc à bloc ou ligne par ligne, retour en arrière dans les programmes
OPTIONS SUPPLÉMENTAIRES DISPONIBLES - FRAISEUSE CNC 5 AXES
- Pupitre de commande industriel
- Changement d’outil automatique
- Table en acier rectifié
- Table aspirante avec rainures en T pour une mise en place rapide
- Pompe pour table aspirante
- Aspirateur et collecteur de copeaux
- Interface de contrôle DSP avec manette
- Système de micro-lubrification des pièces de l'outil
- Butées pneumatiques de positionnement
- 6ème axe rotatif pour fabrication de pièces par rotation
- 6 axes simulatanés
- Lame tangentielle
- Scie circulaire
- Découpe plasma
- Table de chargement automatique
- Barrières laser immatérielles
- Cartérisation complète de la machine
QUELQUES UNS DES MATÉRIAUX USINABLES AVEC CETTE FRAISEUSE CNC 5 AXES :
(en fonction de l’électrobroche et de l’outil choisis)
(en fonction de l’électrobroche et de l’outil choisis)
- Bois massifs et dérivés
- Alliages légers base aluminium ou base cuivre
- Plastiques en plaques rigides (PMMA-PC-PS-PVC-ABS..)
- Plastiques expansés et plaques alvéolaires
- Mousses rigides (PU- PS-…)
- Mousses semi-rigides
- Matériaux composites pour le bâtiment
- Matériaux composites pour l’industrie (résine polyester chargée fibre de verre, fibre de carbone…)
- Résines polyester
- En gravure seulement : Pierres tendres, marbre, granit etc…
