Fond bombé normalisé MRC - norme NF E 81-104 - diamètre jusqu'à 3000mm et épaisseur jusqu'à 20mm
Obtenir un devis / prix
Prix et détails sur demande
BONITEMPO
Echanger avec le vendeur
Vendu
par BONITEMPO
En savoir plus
Description
FOND BOMBÉ NORMALISÉ

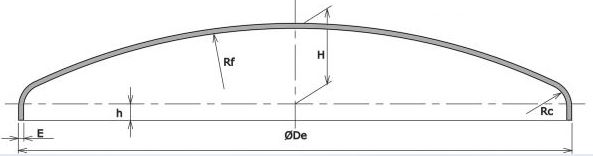

Schéma fonds bombés normalisés MRC
Le fond bombé « moyen rayon de carre » (MRC) :
- Déterminé par un rayon intérieur de la calotte sphérique égal au diamètre extérieur du fond.
- Rayon de carre compris entre le 30ième et le 15ième du diamètre extérieur.
- Spécialement adapté pour le stockage de produits pétroliers (simple ou double enveloppes, cloisons intérieures, brises flots, etc.).
Caractéristiques techniques :
- Diamètre : Jusqu'à 3000mm.
- Épaisseur : Jusqu'à 8mm en inox (selon diamètre), 12mm en acier, et 20mm en aluminium.
- Matériaux disponibles : Inox, acier, aluminium, cuivre, laiton, alliages de nickel, niobium, titane, etc.
Fonds de grandes dimensions :
- Obtenus grâce à une soudure médiane réalisée suivant un procédé certifié.
Tolérances :
- Sur le développement et l'ovalisation mesurées dans le plan d'usinage du bord, sur le profil, sur la profondeur : Norme NF E 81-100.
- Possibilité de tolérances plus serrées sur demande spécifique.
Documentation :
- Tableau des principales dimensions issues de la norme NF E 81-104 disponible en téléchargement.
- Pour des dimensions hors normes (épaisseur inférieure, diamètres intermédiaires, bords droits, etc.), veuillez nous consulter.
