Fond bombé normalisé GRC - norme NF E 81-102 - jusqu'à 3000 mm de diamètre et 20 mm d'épaisseur
Obtenir un devis / prix
Prix et détails sur demande
BONITEMPO
Echanger avec le vendeur
Vendu
par BONITEMPO
En savoir plus
Description
FOND BOMBÉ NORMALISÉ
Le fond bombé « grand rayon de carre » dit GRC est déterminé par :
Nous réalisons des fonds GRC :
Caractéristiques supplémentaires :
Informations complémentaires :
Vous pouvez télécharger un tableau des principales dimensions issues de la norme NF E 81-102. Pour toutes autres dimensions (épaisseur inférieure, diamètres intermédiaires, bords droits, hors standards), nous consulter.

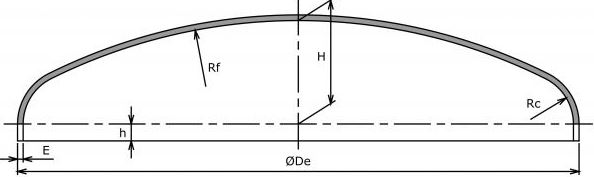

Le fond bombé « grand rayon de carre » dit GRC est déterminé par :
- Un rayon intérieur de la calotte sphérique égal au diamètre extérieur du fond.
- Un rayon de carre au dixième de ce même diamètre.
Nous réalisons des fonds GRC :
- De diamètre allant jusqu'à 3000 mm.
- D'épaisseur allant jusqu'à 8 mm en inox sur certains diamètres, 12 mm en acier et 20 mm en aluminium.
- Également disponibles en Cuivre, Laiton, alliages de Nikel, niobium, titane, etc.
Caractéristiques supplémentaires :
- Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.
- Les tolérances sur le développement, l'ovalisation mesurés dans le plan d'usinage du bord, le profil, et la profondeur sont données dans la norme NF E 81-100.
- Nous réalisons également, dans certains cas et suivant des demandes spécifiques, des fonds ayant des tolérances plus serrées.
Informations complémentaires :
Vous pouvez télécharger un tableau des principales dimensions issues de la norme NF E 81-102. Pour toutes autres dimensions (épaisseur inférieure, diamètres intermédiaires, bords droits, hors standards), nous consulter.
