FMA-A2000 - Débitmètres massiques gaz - Omega Engineering SARL - marge de réglage 100:1 et précision ±1 %

Description

Les contrôleurs et débitmètres massiques électroniques de la série FMA-A2000 allient la performance et la polyvalence, dans un boîtier compact à la pointe de la technologie. Ils mesurent directement le débit massique de gaz en utilisant une technologie thermique de type capillaire. Aucune correction de température, de pression ou de racine carrée n'est nécessaire.

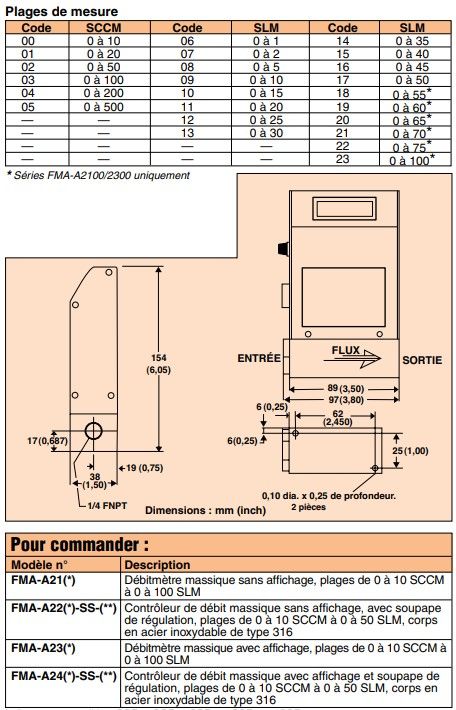

La série FMA-A2300/2400 comporte un afficheur LCD, et tous les modèles sont dotés d'une sortie linéaire de 0 à 5 Vcc et de 4 à 20 mA. La série FMA-A2000 mesure le débit massique des gaz sur 24 plages de mesure, de 0 à 100 SLM. La liste complète des plages de mesure est donnée sur la page D-20.

La série FMA-A2000 est compatible avec la plupart des gaz non corrosifs. Nous vous recommandons de vérifier la compatibilité des matériaux exposés aux fluides avec les gaz utilisés. Les contrôleurs de débit massique OMEGA utilisent une vanne proportionnelle électromagnétique interne pour réguler le débit massique. Un signal de commande peut être transmis via le potentiomètre de réglage du point de consigne interne, ou par un signal externe de 0 à 5 Vcc.

Caractéristiques

• Précision : ±1 % de pleine échelle, linéarité comprise
• Répétabilité : ±0,15 % de pleine échelle, ou mieux
• Marge de réglage : 100:1
• Temps de réponse : 5 secondes
• Température ambiante du gaz : 0 à 50 °C
• Coefficient de température : 0,05 % de pleine échelle par °C, ou mieux
• Coefficient de pression : 0,01 % de pleine échelle par psi, ou mieux

Pression minimale requise :

• Débitmètres : 1 in de H2O
• Contrôleurs jusqu'à 1 SLM : 1 psi
• Contrôleurs au-delà de 20 SLM : 20 psi

Pression différentielle pour contrôleurs de débit massique :

• < 5 l/min. : 5 à 50 psi standard
• > 5 l/min. : 20 à 40 psi standard

Pression de gaz maximale :

• Polyacétal : 250 psig
• Acier inoxydable de type 316 : 500 psig

Intégrité de fuite : 1 x10-6 cm3/min. de He, ou mieux

Pièces exposées aux fluides :

• Standard : polyacétal, joints toriques en FKM
• En option : acier inoxydable de type 316, joints toriques en FKM

Raccordements : ¼ FNPT en standard ; raccord à compression ¼" pour tous les modèles en acier inoxydable

Connexion entrée/sortie : Connecteur sub-D à 9 broches

Signal de régulation : 0 à 5 Vcc

Soupape de régulation : Vanne électromagnétique normalement fermée

Signal de sortie : linéaire de 0 à 5 Vcc, charge min. de 1 000 V, de 4 à 20 mA, résistance de boucle de 500 V

Filetages de fixation :

• Corps acier inoxydable de type 316 : filetage 6⁄32"
• Polyacétal : vis auto-taraudeuse réf. 4/6

Alimentation électrique :

• Débitmètres : 24 Vcc à 150 mA, 115 Vca, 230 Vca avec adaptateur CA
• Contrôleur : 24 Vcc à 300 mA, 115 Vca, 230 Vca avec adaptateur CA

Dimensions : voir schéma

Poids : 1,25 kg avec alimentation électrique

Points clés :

• Précision ±1 %
• Sortie analogique linéaire
• Économique
• Technologie thermique
• Pour des débits jusqu'à 100 SLM
• Alimentation électrique comprise
