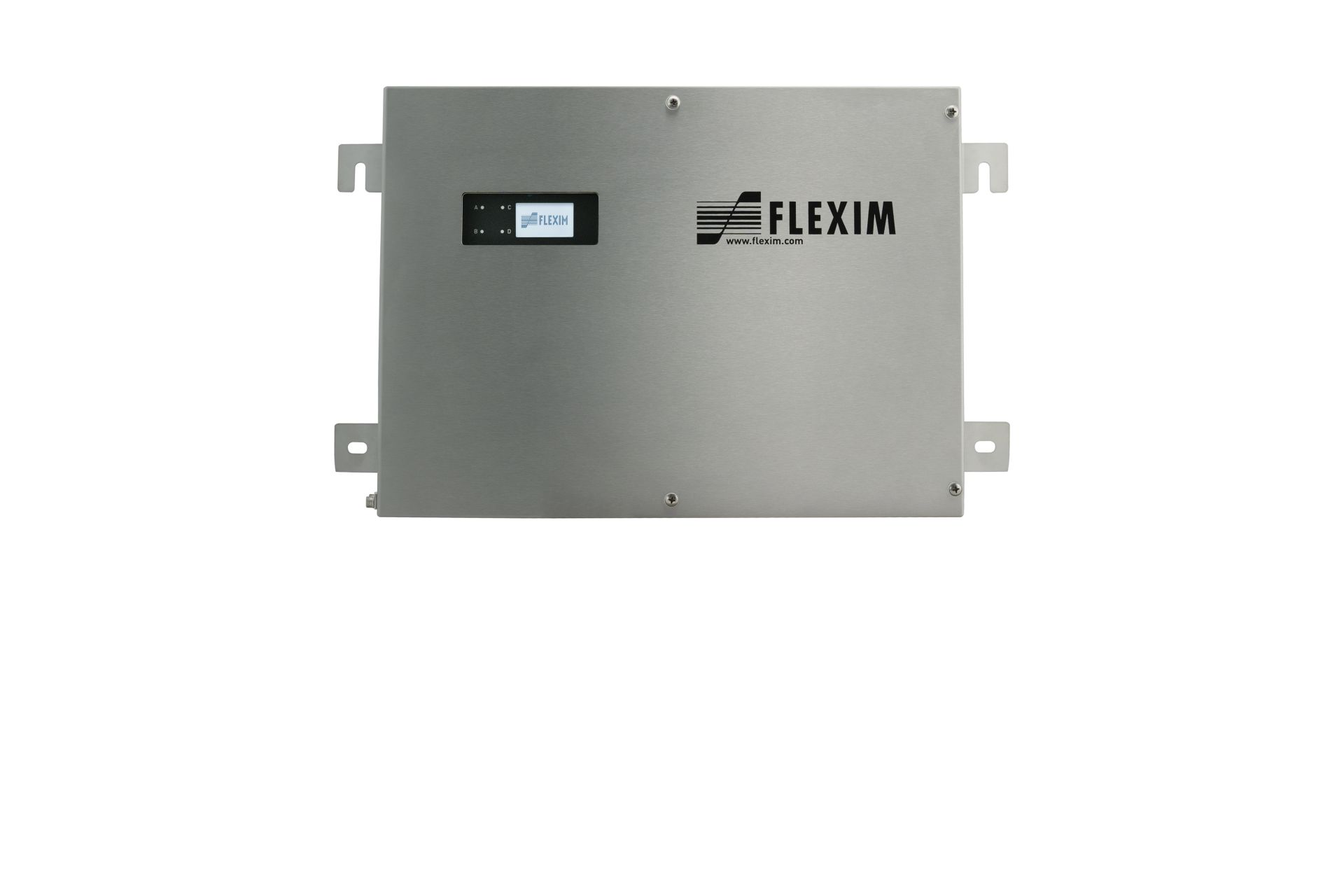

Débitmètre non intrusif Fluxus f736 pour liquides à 4 canaux

Avec 4 capteurs ultrasoniques installés en mode de réflexion, 8 trajectoires d’ultrasons indépendantes parcourent le fluide liquide et fournissent ainsi une détermination supérieure du flux moyen sur un maximum de 4 plans de la section de conduite

 Dans cette configuration, le débitmètre F736 effectue la moyenne des effets des profils transversaux et parvient à une compensation efficace du débit au niveau d’emplacements de montage mal adaptés, lorsque des conduites rectilignes insuffisantes en amont, la proximité de courbures, de coudes ou d’instruments voisins provoquent des perturbations de l’écoulement.
Le moyennage des canaux synchronisés intégré de FLEXIM élimine le délai entre les différents canaux et offre des résultats de mesure hautement synchronisés et stables en dépit des profils de débit potentiellement perturbés.
Dans les applications avec des sections rectilignes plus longues, la configuration à 4 faisceaux d’ultrasons utilisée par le débitmètre clamp-on pour liquides F736 atteint de remarquables valeurs de précision, de performance et de répétabilité, ce qui en fait une solution privilégiée pour les mesures redondantes (mesures de contrôle) des systèmes de comptage pour transfert de propriété, pour les applications de détection des fuites et de mesure de distribution requérant une précision élevée.
Même avec des sections rectilignes plus courtes, la correction intégrée des sources de perturbation fournit des mesures précises et hautement répétables dans une plage d’incertitude bien définie.
Des capteurs ultrasoniques à compensation de température, une excellente suppression du bruit de fond et une construction robuste offrent un degré inégalé de fiabilité, de durabilité et de précision, pour une exploitation parfaite du système dans les conditions de terrain les plus difficiles. Le débitmètre pour liquides F736 convient même aux installations souterraines (classé IP68 / NEMA 6P).
Précision de mesure maximale depuis l’extérieur de la conduite pour le comptage transactionnel !

Le débitmètre ultrasonique F736 est capable d’atteindre la précision de mesure requise pour les opérations de comptage transactionnel. Compte tenu de leur principe de mesure, les débitmètres ultrasoniques non intrusifs présentent une certaine incertitude liée à l’épaisseur des parois et à la géométrie des conduites.

Cependant, ces incertitudes peuvent être réduites par une installation rigoureuse, une mesure précise de l’épaisseur de paroi et la capacité de détection inhérente au système de mesure à quatre canaux.

Tandis qu’il n’est pas possible d’obtenir une précision intrinsèque (ou inhérente) « en sortie d’appareil », convenant au comptage transactionnel par les mesures effectuées avec des dispositifs fixés à l’extérieur, il est possible, dans de nombreuses applications pour pipeline, telles que mesures de contrôle, détection de fuites et autres, de calibrer le débitmètre F736 in situ de manière à atteindre une précision équivalente à celle des mesures transactionnelles (attestée par des instituts indépendants d’étalonnage industriel, les rapports d’essais sont disponibles sur demande).
La précision est une chose que nous prenons au sérieux ! Nous sommes fermement convaincus que nos clients attendent de nous des performances hors du commun et qu’ils ne veulent pas être déçus. Consultez-nous si vous souhaitez en savoir plus sur l’incertitude de mesure totale de votre application particulière.
