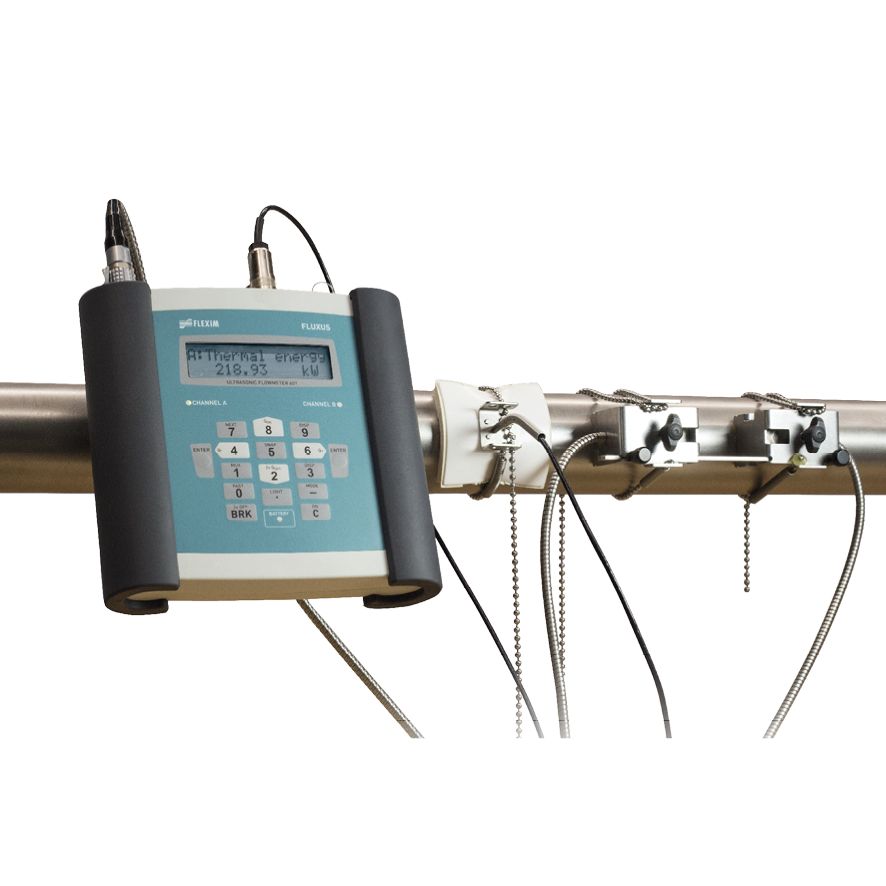

Débitmètre à ultrason portatif fluxus f601 energy pour la mesure temporaire de l'énergie thermique de chauffage et de refroidissement

Le FLUXUS F601 Énergie est un système portatif spécialement conçu pour la mesure temporaire de l’énergie thermique de chauffage et de refroidissement. Toutes les mesures (débitmètre, température et calculateur d’énergie thermique) sont regroupées dans un seul appareil et effectuées conformément à la norme EN 1434 relative aux compteurs d’énergie thermique.
Comme tous les systèmes de mesure de la série FLUXUS, le F601 Énergie mesure le débit volumétrique de manière non intrusive grâce à ses capteurs ultrasoniques clamp-on. Des sondes de température surveillent les températures du circuit d’alimentation et du circuit retour du système de chauffage ou de refroidissement. L’appareil mesure la puissance de chauffage ou de refroidissement à partir des différences de température, du débit volumique mesuré ainsi que des paramètres physiques du fluide (données d’enthalpie du liquide stockées dans le compteur).
e plus, le FLUXUS F601 Énergie est équipé de deux canaux de mesure permettant de :
mesurer simultanément deux conduites, par exemple pour les conduites d’eau chaude et d’eau froide d’un compteur divisionnaire dans un bâtiment, deux refroidisseurs dans une installation de refroidissement, etc.
surveiller complètement un refroidisseur (eau refroidie et eau du condenseur)
réaliser des mesures précises même aux endroits où le parcours n’est pas rectiligne : le montage double sur une seule conduite permet de réduire les perturbations du profil
réaliser des mesures à double canal sur tous les circuits d’alimentation et les circuits retour d’un échangeur thermique pour une surveillance complète de l’efficacité énergétique
Un avantage important du FLUXUS F601 Énergie réside dans sa très grande stabilité du point zéro et sa précision inégalée, même à des débits très faibles.
Les compteurs divisionnaires demandent de pouvoir capter les très faibles débits pendant les saisons creuses (distribution d’eau chaude dans un bâtiment pendant les mois d’été, p. ex.), sinon, cette énergie devient gratuite. De nombreux compteurs ont une dérive du zéro masquée par un réglage de coupure du zéro, et certaines technologies de mesure ne sont tout simplement pas capables de mesurer les faibles vitesses associées aux débits d’énergie thermique hors débit de pointe.
Autre aspect important du F601 Énergie, chaque compteur est étalonné en usine dans un laboratoire d'étalonnage de débit traçable accrédité NIST et ISO 17025. Il s’agit d’un véritable étalonnage, et non d’un certificat émis pour un compteur sur la base d’un essai au banc, que d’autres sociétés pourraient fournir en guise de certificat de précision.
Un aspect critique et parfois négligé des performances combinées du compteur d’énergie thermique est la précision en matière de température. Des sondes de température non appariées peuvent présenter une incertitude de précision de la température s’élevant à 1 °C. Pour un système d’eau refroidie avec un delta T de 10 °C, cela peut représenter une incertitude (erreur) de 10 % dans la mesure de l’énergie thermique. Les RTD FLEXIM sont une paire appariée à 4 fils permettant une mesure extrêmement précise de jusqu’à 0,03 °C à 10 °C (température de l’eau refroidie). FLEXIM est également conforme à la norme EN 1434 relative à la précision de la température pour toute la plage des mesures de température.
Comme tous les débitmètres portatifs de FLEXIM, le design ergonomique du F601 Énergie offre une manipulation simple et d’une grande facilité. Sa batterie interne Li-ion permet une autonomie de mesure de plus de 14 heures. Des algorithmes tels que la correction d’échos des parois des conduites et des erreurs de positionnement des capteurs assurent une mesure fiable et précise, même dans les conditions de service les plus exigeantes.
