Flottateur à àir dissous (DAF) pour les hauts débits - Xcorpio - Salher

Flottateur

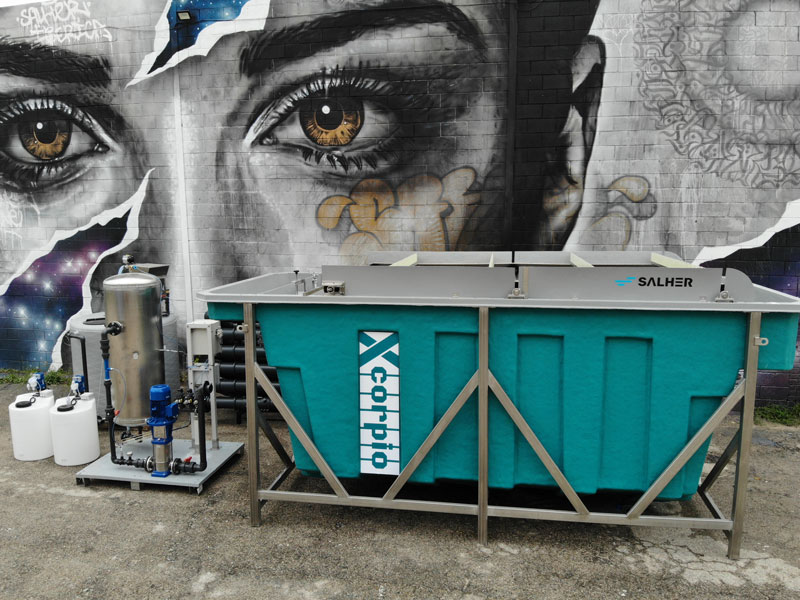

Le corps de ce DAF est fabriqué en GRP (polyester renforcé de fibres de verre) avec une structure en acier inoxydable et conçu pour faciliter son transport dans des conteneurs maritimes.
La distribution interne du Xcorpio au moyen de gaines et de chambres indépendantes favorise le fonctionnement de l’équipement et assure ses performances optimales. Au niveau de la surface, son système de raclage en acier inoxydable fonctionne au moyen d’un motoréducteur à rotation variable très lente.
Xcorpio dispose d’un bloc de lamelles spécialement conçu pour augmenter ses performances et, pour purger automatiquement son intérieur, il utilise une vanne papillon avec un actionneur pneumatique.
Son système de pressurisation de l’eau recyclée se compose d’une pompe centrifuge de pressurisation, d’un transmetteur de pression au refoulement de la pompe, d’un injecteur venturi où est produit le premier mélange eau-air, d’un réservoir de pressurisation avec mesure de la pression et de tout le kit de vannes préinstallé, de vannes de pressurisation à membrane à actionnement pneumatique et d’un panneau de commande pneumatique composé d’un filtre régulateur (0-8. 5 bar), d’un régulateur de pression (0-8,5 bar), d’un commutateur de débit et d’un bloc d’électrovannes de commande.
L’équipement est équipé d’un compresseur à piston pour les besoins en air requis, de vannes manuelles pour le bon fonctionnement du système et d’éléments de sécurité pour arrêter l’équipement en cas d’urgence.
Le traitement primaire avancé Xcorpio est un DAF à haut rendement qui a pour fonction d’éliminer les particules solides les plus fines ainsi que les phases flottantes qui peuvent exister dans l’eau (huiles, graisses, etc.). Ainsi, avec une préparation adéquate de l’eau à traiter, il est possible d’obtenir des rendements d’élimination de :

• solides en suspension, huiles et graisses 85 – 95%.
• DCO 60 – 80%.
• DBO5 de 50 à 80%.

Xcorpio produit la fixation artificielle de microbulles d’air sur les particules solides, ce qui entraîne une élimination rapide de la charge solide. En fait, avec ce système, la flottation sera au moins 5 fois plus rapide que lors d’une décantation conventionnelle.

Tube floculateur
L’équipement, FLC, est le complément idéal du système de flottation à air dissous, marque Salher, VESPA, et du décanteur lamellaire, DE-LA. Facilitant un temps de rétention élevé, les processus de coagulation et de floculation se réalisent dans des conditions optimales et voient leur rendement augmenter considérablement. Le système comprend des points d’injection pour la préparation et le contrôle du processus de floculation.
Le système de floculation Salher est composé d’un système de tuyauterie en polyéthylène thermosoudé, d’un socle intérieur en acier traité par peinture anticorrosion de catégorie C5-M (protection maritime), d’un système de réglage de la hauteur et de nivelage, de robinets de prélèvement d’échantillons, de points d’injection de coagulant, de soude et de floculant.
Unité automatique de préparation de polyélectrolyte
(voir la référence UAP dans la section Traitement des boues et épaississeurs).
L’unité automatique et compacte de préparation de polyélectrolyte permet la préparation, la maturation et le dosage de la solution de polyélectrolyte de manière continue et automatique.

Système de contrôle et de régulation du pH
Il comprend une sonde de mesure du pH avec une unité de contrôle pour l’automatisation du processus, une pompe doseuse de soude, un kit d’injection de réactif et un réservoir de stockage de réactifs de 500L en PEHD.
Système de coagulation / floculation
Composé d’une pompe doseuse de coagulant, d’un kit d’injection de coagulant, d’un réservoir de stockage de réactif de 500 L en HDPE, d’une pompe doseuse de floculant et d’un kit d’injection de floculant.
Tableau électrique
Le système est fourni complètement automatisé par un PLC SIEMENS S7 1200 avec écran tactile couleur 7″. La programmation du tableau et l’interface dynamique des différents écrans facilitent la compréhension et l’utilisation correcte par les utilisateurs de l’installation.
