Vespa, Flottateur à Air Dissous (DAF)
Salher conçoit et fabrique le flottateur à air dissous Vespa pour la séparation des solides en suspension, des graisses et des huiles des eaux usées. Le système de flottation à air dissous permet de séparer les particules en suspension par des microbulles d’air en concentration sursaturée. Les solides se fixent sur les micro-bulles lorsqu’elle remontent pour flotter vers le système de raclage. La performance de l’équipement garantit une élimination de 50% à 80% de la DBO5, une élimination de 60% à 80% de la DCO et une élimination de 90% des matières en suspension, des huiles et des graisses.
Le Vespa est un équipement totalement modulaire et compact, avec une infinité de configurations possibles et transportable partout dans le monde grâce à sa compatibilité avec les dimensions internationales des conteneurs maritimes.

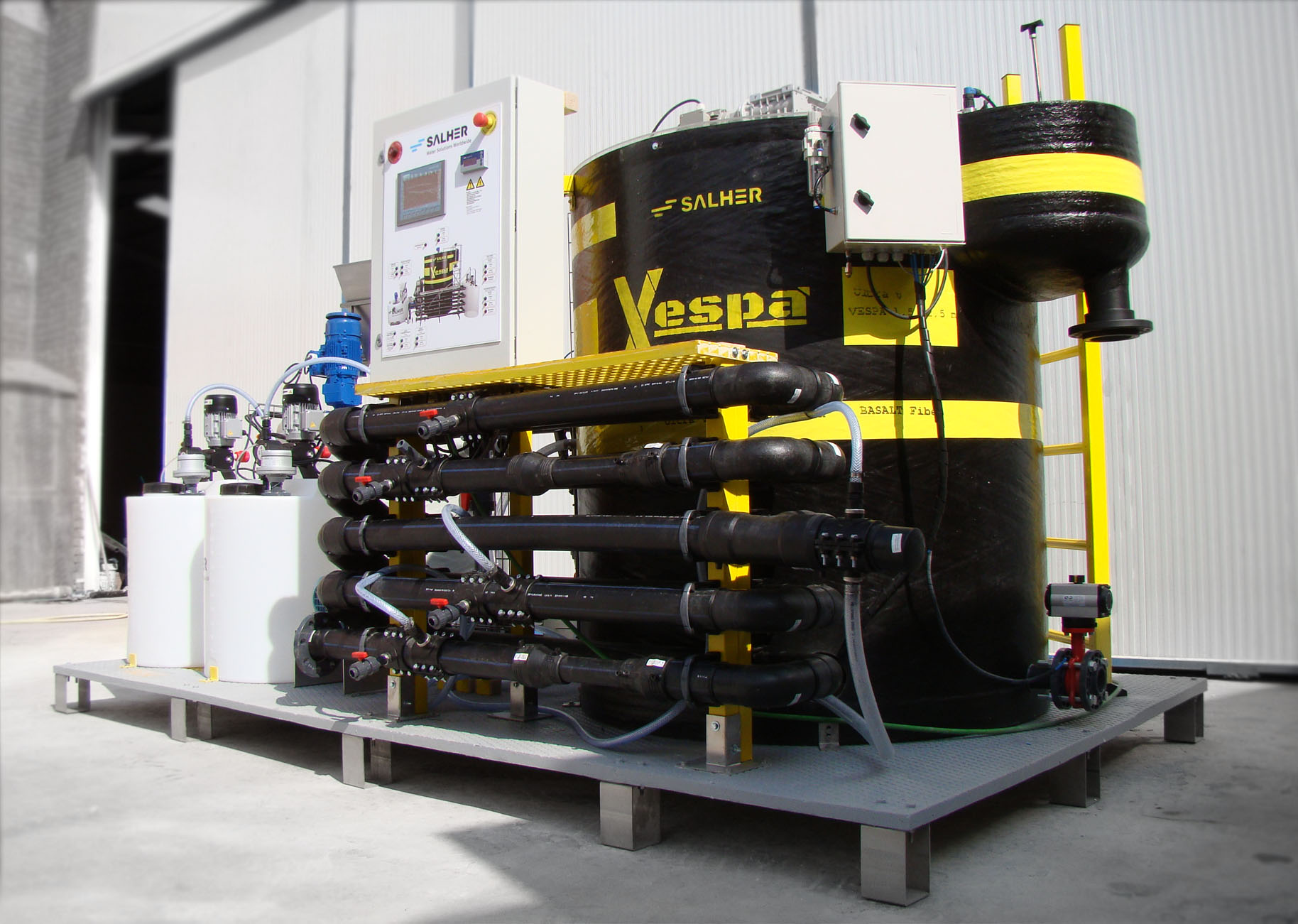

Flottateur
La principale particularité de ce DAF, par rapport aux autres disponibles sur le marché, est la forme cylindrique de son flottateur conçu sur mesure; sa hauteur pouvant s’adapter aux besoins de chaque client. Il dispose également d’un système de nivelage avec supports ajustables pour sol accidenté.
Ce DAF est fabriqué par Filament Winding avec un matériau innovant, un PRFV combinant résines isophtaliques et fibre de basalte, des matériaux qui protègent de la corrosion et des rayons UV, offrant à l’équipement une résistance chimique et mécanique totale face à toutes sortes de situations défavorables.

Tous ses éléments métalliques sont en acier inoxydable AISI 316: un écumoire pour la récupération des flottants, un système de raclage et un collecteur d’eau clarifiée réglables en hauteur pour une adaptation rapide aux variations de charges de l’eau d’entrée.
Ce flottateur a un couvercle transparent en méthacrylate, qui réduit les odeurs générées lors du processus et facilite l’inspection de l’intérieur de l’équipement ainsi que son entretien.
En guise d’éléments de contrôle, le Vespa possède une vanne papillon avec actionneur pneumatique pour la purge automatique de l’équipement et une sonde conductrice à tiges placée dans la cuve d’eau clarifiée pour vérifier le niveau d’opération.
Son système de pressurisation de l’eau recirculée se compose d’une pompe de pressurisation centrifuge, d’un transmetteur de pression dans l’impulsion de la pompe, d’un injecteur Venturi où se produit le premier mélange eau-air, d’une cuve de pressurisation avec mesure de pression et d’un kit complet de vannes préinstallé, de vannes de pressurisation à diaphragme à commande pneumatique et d’un tableau de commande pneumatique composé d’un filtre de régulation (0-8,5 bar), d’un régulateur de pression (0-8,5 bar), d’un commutateur de débit et d’un bloc d’électrovannes de contrôle.
L’équipement possède toutes les vannes manuelles nécessaires au bon fonctionnement du système et les éléments de sécurité permettant l’arrêt de l’équipement en cas d’urgence.

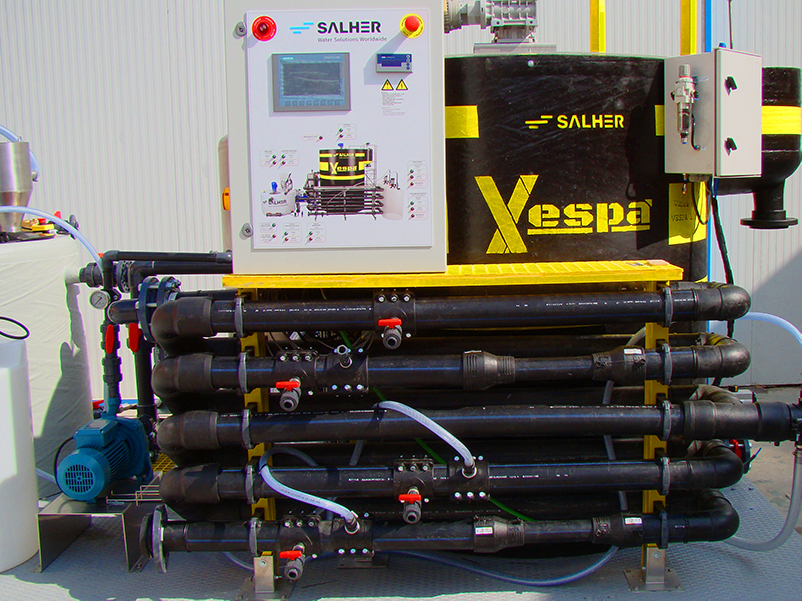

Tube floculateur
L’équipement, FLC, est le complément idéal du système de flottation à air dissous, marque Salher, VESPA, et du décanteur lamellaire, DE-LA. Facilitant un temps de rétention élevé, les processus de coagulation et de floculation se réalisent dans des conditions optimales et voient leur rendement augmenter considérablement. Le système comprend des points d’injection pour la préparation et le contrôle du processus de floculation.
Le système de floculation Salher est composé d’un système de tuyauterie en polyéthylène thermosoudé, d’un socle intérieur en acier traité par peinture anticorrosion de catégorie C5-M (protection maritime), d’un système de réglage de la hauteur et de nivelage, de robinets de prélèvement d’échantillons, de points d’injection de coagulant, de soude et de floculant.
Unité automatique de préparation de polyélectrolyte
(voir la référence UAP dans la section Traitement des boues et épaississeurs).
L’unité automatique et compacte de préparation de polyélectrolyte permet la préparation, la maturation et le dosage de la solution de polyélectrolyte de manière continue et automatique.
Système de contrôle et de régulation du pH
Il comprend une sonde de mesure du pH avec une unité de contrôle pour l’automatisation du processus, une pompe doseuse de soude, un kit d’injection de réactif et un réservoir de stockage de réactifs de 500L en PEHD.

Système de coagulation / floculation
Composé d’une pompe doseuse de coagulant, d’un kit d’injection de coagulant, d’un réservoir de stockage de réactif de 500 L en HDPE, d’une pompe doseuse de floculant et d’un kit d’injection de floculant.
Tableau électrique
Le système est fourni complètement automatisé par un PLC SIEMENS S7 1200 avec écran tactile couleur 7″. La programmation du tableau et l’interface dynamique des différents écrans facilitent la compréhension et l’utilisation correcte par les utilisateurs de l’installation.
