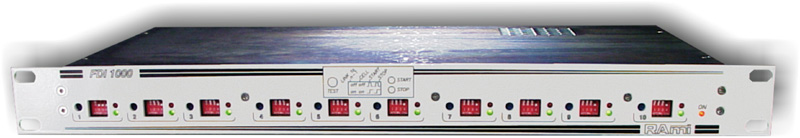

Fdi1000 - interface start / stop universelle 10 cellules

Le FDI 1000 a été conçu afin de subvenir à tous les besoins d'interfaçage entre les machines. Il permet :

* L'interfaçage entre les signaux logiques de consoles et les machines.
* L'interfaçage entre signaux GPI de télécommande et les machines.
* La transformation de signaux TTL 5 Volts en boucles sèches.
* La distribution de boucles sèches.
* La duplication de boucles sèches.
* L'isolation entre les signaux de télécommande et les machines (particulièrement intéressant lorsque les télécommandes ont un potentiel commun).
* La transformation de télécommandes maintenues en télécommandes impulsions.

La programmation des cellules se fait simplement par dip-switch en face avant. Celle-ci peut-être alors soit indépendante (par cellule), soit commune à plusieurs cellules (fonction LINK) pour la télécommande de plusieurs appareils avec un seul ordre.

Une fonction TEST permet de simuler un ordre afin de vérifier la programmation de la cellule et de repérer (isoler) ainsi une éventuelle panne dans une chaîne de commande.
Deux leds en face avant permettent de visualiser l'état de chaque cellule.

L'entrée de commande s'effectue sur un optocoupleur, ce qui autorise des commandes par boucles ou par tension de commande (comprise entre 3 et 24 Volts); une alimentation positive ainsi que la masse sont aussi disponibles sur le même connecteur d'entrée pour les commandes par boucle.

Pour un souci de facilité de câblage, les connexions d'entrées et de sorties sont sur borniers amovibles à vis.
