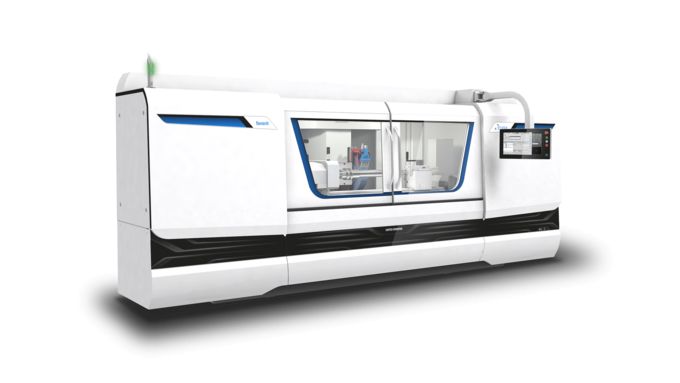

Favorit - rectifieuse cylindrique - united grinding - poids maximal de 150 kg

Matériel:

• Poupée porte-meule au choix :
  - Poupée porte-meule revolver avec meule à droite et dispositif de rectification intérieure
  - avec pivotement 3° Hirth
  - Dispositif de rectification extérieur avec meule droite, 0 ° / 15 ° / 30 °
• Possibilité de rectification extérieure et intérieure en une seule prise
• Banc de machine en fonte minérale Granitan® S103
• Conformité CE

Logiciels :

• Programmation extrêmement aisée grâce à StuderPictogramming
• Programmation StuderWINprogramming (option) pour la création de programmes de rectification et de dressage sur PC externe

La favorit est une rectifieuse cylindrique universelle à CNC pour l'usinage de pièces de petite à grande taille à l'unité ou en série. Elle dispose de distances entre pointes de 400/ 650/ 1 000 / 1 600 mm et d'une hauteur de pointes de 175 mm. Elle est conçue pour l'usinage de pièces d'un poids maximal de 150 kg.
Cette machine à rectifier cylindrique est à usage universel et grâce à StuderPictogramming, simple et rapide à programmer. Son bâti en fonte minérale Granitan® S103 compense largement et rapidement les variations de température. On peut l'adapter ultérieurement à d'autres tâches de rectification, grâce à différentes options, tels que la commande de mesure, le système d'équilibrage, la détection de coupe polie et le positionnement longitudinal.
Axes linéaires
Trajet max. de déplacement pour l'axe X 370 mm
Vitesse max. de déplacement pour l'axe X 15'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 500 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min
Entraînement de broche
Puissance maximale de la broche 8 kW
Vitesse de rotation maxi. 3'200 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 80 mm
Axes de rotation
Plage de pivotement pour l'axe B 240 °
Plage de pivotement pour l'axe C ∞ °
Données de la pièce
Longueur de la pièce 0 - 400 mm
Diamètre de la pièce 0 - 349 mm
Poids max. de la pièce à usiner 150 kg
Distance entre pointes 400 mm
Hauteur des pointes 175 mm
