Extincteur dioxyde de carbone co2 9kg/20kg/45kg acier

PROPRIÉTÉS
caractéristiques générales
C'est un gaz incombustible et incomburant. Le CO2 em ma gasiné à l'état liquide à haute pression
n'a besoin d'aucun agent auxiliaire pour son expulsion.
Mécanismes d'extinction
Il est triple :
- par étouffement : substitution en quantité suffisante (40 à 50 % en volume) de gaz inerte à
l'oxygène de l'air,
- par effet de souffle : abattage mécanique de la flamme grâce à sa force de projection.
- par refroidissement : la neige carbonique formée par la brusque détente de CO2 est à - 78°C.
Qualités diélectriques
Il peut être utilisé sans danger sur les installations électriques sous tension jusqu'à 1000 V (CA)
ou 1500 V (CC).
Cependant , si le personnel est habilité, il peut être utilisé jusqu'à 35 KV.
Poser dans ce cas l'étiquette d'avertissement (Réf 0310145).
Autres propriétés
Il est de toxicité pratiquement nulle et ne laisse aucune trace après utilisation.
Attention : la décharge d'un tel extincteur dans un mileu confiné peut conduire à son appauvrissement
en oxygène et peut alors présenter un risque pour le personnel (anoxie).
EFFICACITÉ
classe B
Le CO2 est particulièrement remarquable sur les feux de liquides ou de solides liquéfiables,
classe B (hydrocarbures, produits chimiques, ma tiè res plastiques …). Il est utilisé dans les
cuisines, les laboratoires, sur les machines de précision, etc...
Feux d'origine électrique
Le CO2 non conducteur de l'électricité, est spécialement recommandé pour tous les feux en
présence d'un conducteur sous tension : transformateurs, centraux téléphoniques, tableaux
électriques, ordinateurs, moteurs, etc...
FACILITÉS D'UTILISATION
Mise en oeuvre
Mobile, l'extincteur CO2 permet d'intervenir rapidement sur le lieu du risque.
Fonctionnement
Après retrait de la goupille de sécurité, la mise en pression s'effectue en baissant le levier de la
bouteille. Le contrôle du débit est assuré par la soufflette du tromblon de projection. La simplicité
de fonctionnement évite tout risque de fausse manoeuvre.
Principe de la pression permanente
L'appareil est chargé de son agent extincteur, gaz auto-propulseur, au moment de sa fabrication.
Le contrôle précis de sa charge s'effectue par pesée.
Le rechargement nécessite un retour en usine;
QUALITÉS TECHNIQUES
Conçu à partir des matériaux les plus fiables, cet appareil est parfaitement adapté aux exigences
du milieu industriel.
Néanmoins, il convient de le protéger du soleil, des températures supérieures à 60°C et des
intempéries.

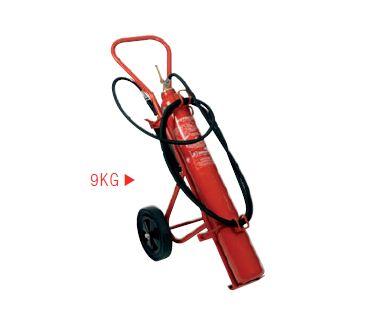

extincteur cO2 9 kg acier 0141098A

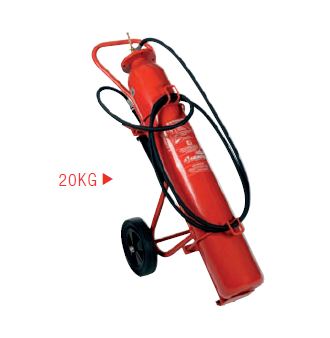

extincteur cO2 20 kg acier 0141101A

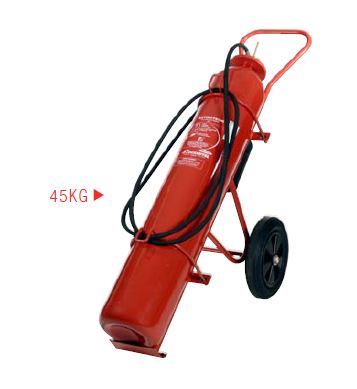

extincteur cO2 45 kg acier 0141104A

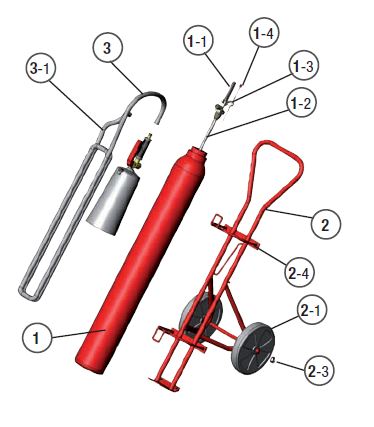

CARACTÉRISTIQUES
cOrPs
En acier monobloc.
Pression d'épreuve : 250 bars, réceptionné 2010/35/UE (Marquage Pi).
Protection extérieure : grenaillage et revêtement par peinture anticorrosion rouge incendie.
OrgAne De Mise en FOnctiOnneMent
Robinet haute pression, entièrement métallique ; il comprend un le vier de commande, une
goupille de sécurité et un scellé évitant tout déclenchement intempestif. Un opercule de sé cu rité
garantit tout risque de surpression.
OrgAne De PrOJectiOn
Ensemble composé d'un flexible armé et d'un tromblon à large diffusion, d'une longueur totale
de 5,4 m.
Agent extincteur
CO2 - 9/20/45kg.
suPPOrt
Type mural.
teMPÉrAture D'utiLisAtiOn
- 30° + 60°C.
DiMensiOns et POiDs
Hauteur : 1200 mm - Largeur : 500 mm - Profondeur : 1100 mm
Poids : 49kg (9kg), 80kg (20kg), 159kg (45kg).
Colisage : 1200 x 500 x 1100 mm (9/20kg) - 1200 x 600 x 1680 mm (45kg)
AgrÉMents
- Directive Européenne Equipement Sous Pression : famille PED 124
- Directive Marine : famille MED006
- Normes EN 1866-1 et EN 1866-3
PerFOrMAnces FOYers tYPes
• 113B (9kg) •183B (20kg) •233B (45kg)
contrôle périodique
Code de l'Environnement Art. 557-15
Le contrôle périodique doit être renouvelé sur la demande du propriétaire au plus tard 10 ans
après la fabrication de la bouteille ou après le précédent contrôle périodique
Le contrôle périodique nécessite un retour en usine.
MISE EN SERVICE
1- Dérouler le tuyau
2- enlever la sécurité et baisser à fond le levier du robinet
3- contrôler le débit en manoeuvrant le levier du tromblon
