Étiqueteuse automatique - ninon side

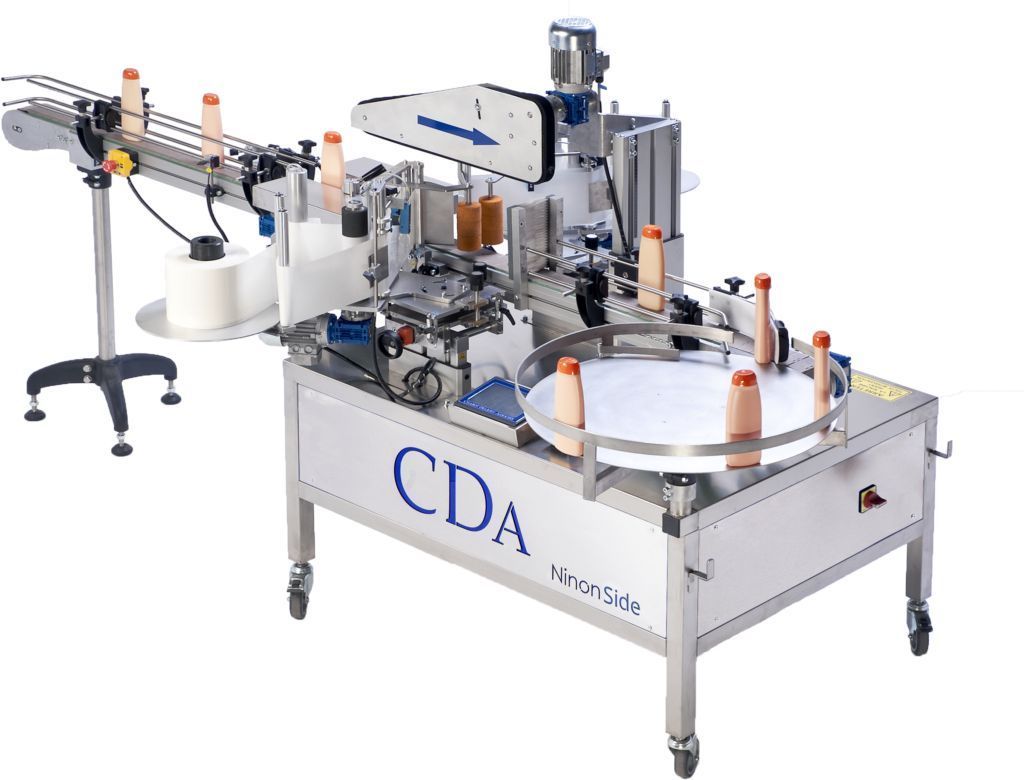

Conçue par la société CDA, la " Ninon Side" est une étiqueteuse automatique équipée de postes d'étiquetage latéraux en parallèle permettant la dépose de 2 étiquettes simultanées sur différents produits carrés, rectangulaires et ovalisés. Sa cadence d'étiquetage peut atteindre les 60 produits/minute.

Machine équipée de :

Convoyeur motorisé

Profilé en aluminium anodisé, créé par CDA recevant une chaîne à palettes en acétal, largeur 82,5 mm; si la dimension des produits à étiqueter le requiert, le convoyeur peut être doublé en largeur.
Les guides latéraux sont en acier inoxydable de diamètre 12 mm ; réglables en largeur pour permettre le passage produits de 30 à 140 mm de large sur convoyeur simple (30 à 180mm de large sur convoyeur double).
L'ensemble convoyeur-motorisation est fixé sur un châssis en acier inoxydable dans lequel sont intégrés les coffrets électriques.
Quatre pieds sur roulettes supportent la machine
Selon les produits à étiqueter, un système de sélection par vérin pneumatique ou vis de sélection multi-format est installé en entrée du convoyeur pour cadencer les produits.

Selon la configuration souhaitée :

Une table de réception rotative de 700 mm est installée en bout de convoyeur.
Un système de transfert est installé en bout de convoyeur

Étiquetage

Un poste de pose d?étiquettes sur produit plat, carré, rectangulaire ou ovalisé pouvant inclure :
Une tête de pose étiquette avec réglage vertical et latéral. Course latérale 75 mm Largeur produit de 30 à 180 mm
Une tête de pose pour contre-étiquette avec réglage vertical et latéral. Course latérale 75mm Largeur produit de 30 à 180 mm
Entrainement de la bande d'étiquettes par des moteurs asynchrones régulés par variateurs de fréquence vectoriels
Une bande d'entrainement motorisé pour stabiliser le produit par le dessus montée sur vérin électrique
Un système de remise en ligne des produits avant étiquetage
Les têtes d'étiquetage sont montées sur des vérins pneumatiques avec régulation électrique de la hauteur de pose des étiquettes
Réglage de la hauteur de pose via l'écran tactile
Hauteur d'étiquetage de 8 à 300 mm (max 160 mm en standard)
Cadence nominale d'étiquetage étiquette/contre-étiquette : 60 produits/minute selon diamètre et type de pose
Réglage du positionnement des étiquettes et mémorisation des habillages par l'écran tactile; Vitesse de sortie de l'étiquette : 13,4 mètre/minute ou 26,8 mètre/minute seront option requise.

Écran tactile

Zone des validations
Zone des touches de navigation
Zone compteur de produits
Réglage positionnement étiquettes
Détermination des cadences et réglages des tempos
Mémorisation des habillages - 50 positions
Réglage des hauteurs d'étiquetage

Options

Marquage par transfert thermique
Rallonge de convoyeur
Marquage sur étiquette par jet d'encre
ellules d'échenillage pour étiquettes transparentes
Plateau de support de bobine d'étiquettes débrayable monté sur roulement avec bras dansant pour bobines lourdes
Table d'inclinaison sur poste d'étiquetage
Convoyeur à bandes pour produits larges (carton, barquettes)
Un système de rabat d'étiquette sur le côté du produit
Système d'alarme par colonne lumineuse
Détection fin de bande étiquette
Détection absence étiquette sur support à étiqueter

Domaine d'utilisation:
Contenant : tous produits plats ou ovalisé (bouteille de shampoing, flacon, bidon ...) Tous les secteurs : industrie chimique, détergence, alimentaire, parfum, cosmétique, hygiène, parapharmacie ...
