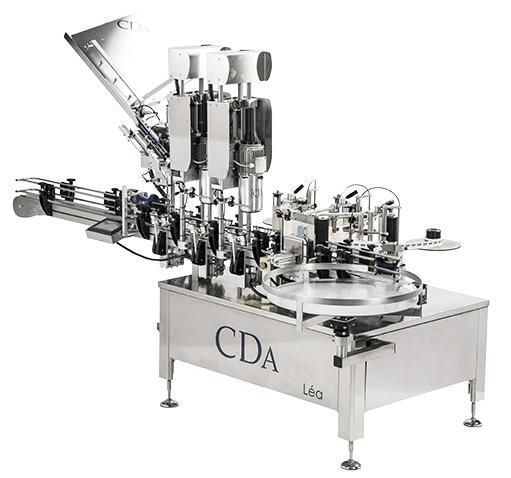

Machine de sertissage et d'étiquetage pour les bouteilles - LEA

Conçue par la société CDA, la ' Léa' est une étiqueteuse et une sertisseuse automatique permettant l'étiquetage et le sertissage de vos bouteilles de vin. Elle peut déposer jusqu'à quatre étiquettes adhésives (étiquette, contre étiquette, médaille et collerette) et sa capacité de production peut atteindre les 2000 bouteilles/heure.

Machine équipée de :

Convoyeur motorisé

Profilé en aluminium anodisé, créé par CDA ; recevant une chaîne à palettes en acétal, largeur 82,5 mmLes guides latéraux sont en acier inoxydable de diamètre 12 mm réglables en largeur pour permettre le passage de bouteilles jusqu'à 110 mm de large et 390 mm de haut
L'ensemble convoyeur-motorisation est fixé sur un châssis en acier inoxydable dans lequel sont intégrés les coffrets électriques
Une vis de sélection multi-format est installée en entrée du convoyeur pour cadencer la vitesse des bouteilles.
Elle est pilotée par un variateur de fréquence réglable par potentiomètre
Une table de réception rotative de 700 mm est installée en bout de convoyeur.

Distributeur de capsules

Un plateau d'approvisionnement de baguettes de capsules de 500 par 430 mm
Diamètre de capsules de 30mm ± 2mm (plus grand en option sur demande)
Longueur de capsules de 30mm à 55mm
Éjection de la capsules par double soufflette réglable en longueur et en largeur selon la dimension des capsules
Centrage et maintien du goulot de la bouteille lors de la dépose de la capsule
Cellule de détection de bouchon
Centreur automatique de maintien bouteille tout format de 60mm à 110mm de Ø sans aucune nécessité de réglage pour le changement de format
Régulation cadence et validation du poste commandée par écran tactile
Réglage de la hauteur par moteur électrique piloté par écran tactile.

Étiquetage

Un poste de pose étiquette
Un poste de pose pour contre-étiquette
Un poste pour la pose d'une troisième étiquette
Un poste d'étiquetage pour un quatrième étiquette (médaille ou collerette)
Entrainement de la bande d'étiquettes par des moteurs asynchrones régulés par variateurs de fréquence vectoriels
Les têtes d'étiquetage sont montées sur des vérins pneumatiques avec régulation électrique de la hauteur de pose des étiquettes
Réglage de la hauteur de pose via l'écran tactile
Hauteur d'étiquetage de 8 à 300 mm
Cadence nominale d'étiquetage étiquette/contre-étiquette : 2000 bouteilles/heure
Réglage du positionnement des étiquettes et mémorisation des habillages par l'écran tactile.

Sertissage

Deux postes de sertissage en ligne OU
Un tunnel chauffant pour capsules rétractables
Hauteur du tunnel de rétraction réglable manuellement
Passage de tout diamètre de goulots. Écran tactile
Zone des validations
Zone des touches de navigation
Zone compteur de bouteilles
Réglage positionnement étiquettes
Détermination des cadences et réglages des tempos
Mémorisation des habillages
50 positions
Réglage des hauteurs d'étiquetage
Notice intégrée
Détection d'erreurs et auto-diagnostic.

Options

Marquage par transfert thermique
Cellule de détection d'étiquettes pour la pose d'une étiquette supplémentaire sur des bouteilles déjà étiquetées
Cellule de détection cran pour positionner des étiquettes sur des bouteilles blasonnées
Rallonge de convoyeur
Système pour l'étiquetage de bouteilles tronc coniques
Numérotation de lot par jet d'encre
Cellules d'échenillage pour étiquettes transparentes.

Domaine d'utilisation:
