Étalon de rugosité

Utilisation
En déplaçant votre ongle perpendiculairement aux traits, sélectionner les deux étalons qui se rapprochent le plus de la rugosité de votre pièce, l’un,
d’une rugosité juste supérieure, l’autre, d’une rugosité juste inférieure. L’étalon correspondant à la rugosité supérieure devra être pris comme valeur de
rugosité de votre pièce.
Pour des surfaces très douces ou très rugueuses, des comparaisons visuelles peuvent être plus pratiques que des comparaisons tactiles avec l’ongle.
Etalons une zone
Critère Ra 1° Calibrage
● Paramètre Ra Valeur Ra 2,97 μm
2° Linéarité
● Paramètre Ra Valeur Ra 0,48 μm
3° Contrôle de l’état du diamant

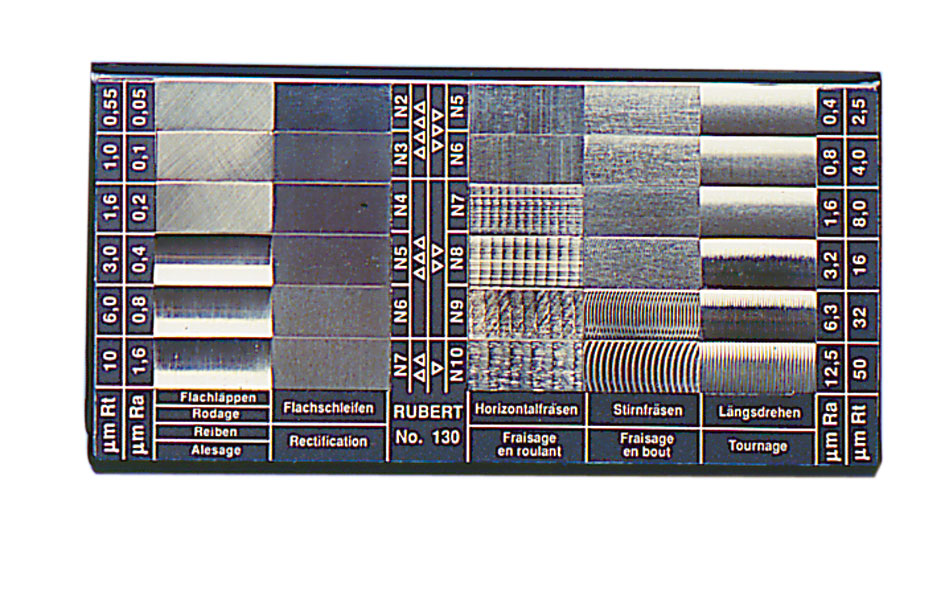

Jeu d’étalons d’états de surface Réf. 130
Pour vérification par comparaison tactile ou visuelle. Selon les normes ISO 2632 et ISO R468
● Conçu spécialement pour les responsables de fabrication,
contrôleurs, dessinateurs, etc...
● Composition standard de poche. L’étui contient 30 échantillons
de 22,5 X 9,5 mm, étui 150 X 75 mm
Domaine d'utilisation:
Composition
- 3 échantillons rodage 0,05 - 0,1 - 0,2 Ra
- 3 échantillons alésage 0,4 - 0,8 - 1,6 Ra
- 6 échantillons rectification 0,05 - 0,1 - 0,2 - 0,4 - 0,8 - 1,6 Ra
- 6 échantillons fraisage en roulant 0,4 - 0,8 - 1,6 - 3,2 - 6,3 - 12,5 Ra
- 6 échantillons fraisage en bout 0,4 - 0,8 - 1,6 - 3,2 - 6,3 - 12,5 Ra
- 6 échantillons tournage 0,4 - 0,8 - 1,6 - 3,2 - 6,3 - 12,5 Ra
