Pour enrouler sur touret (maxi 400kg et Ø 1050mm) - Pour faire des couronnes - Câbles Ø maxi 50 mm

Fabriquée en France par CABLE EQUIPEMENTS

Machine certifiée CE sous le contrôle de BUREAU VERITAS
Rapport N°7082388-1-1-1

Industrie - Distribution - Logistique : la sécurité avant tout

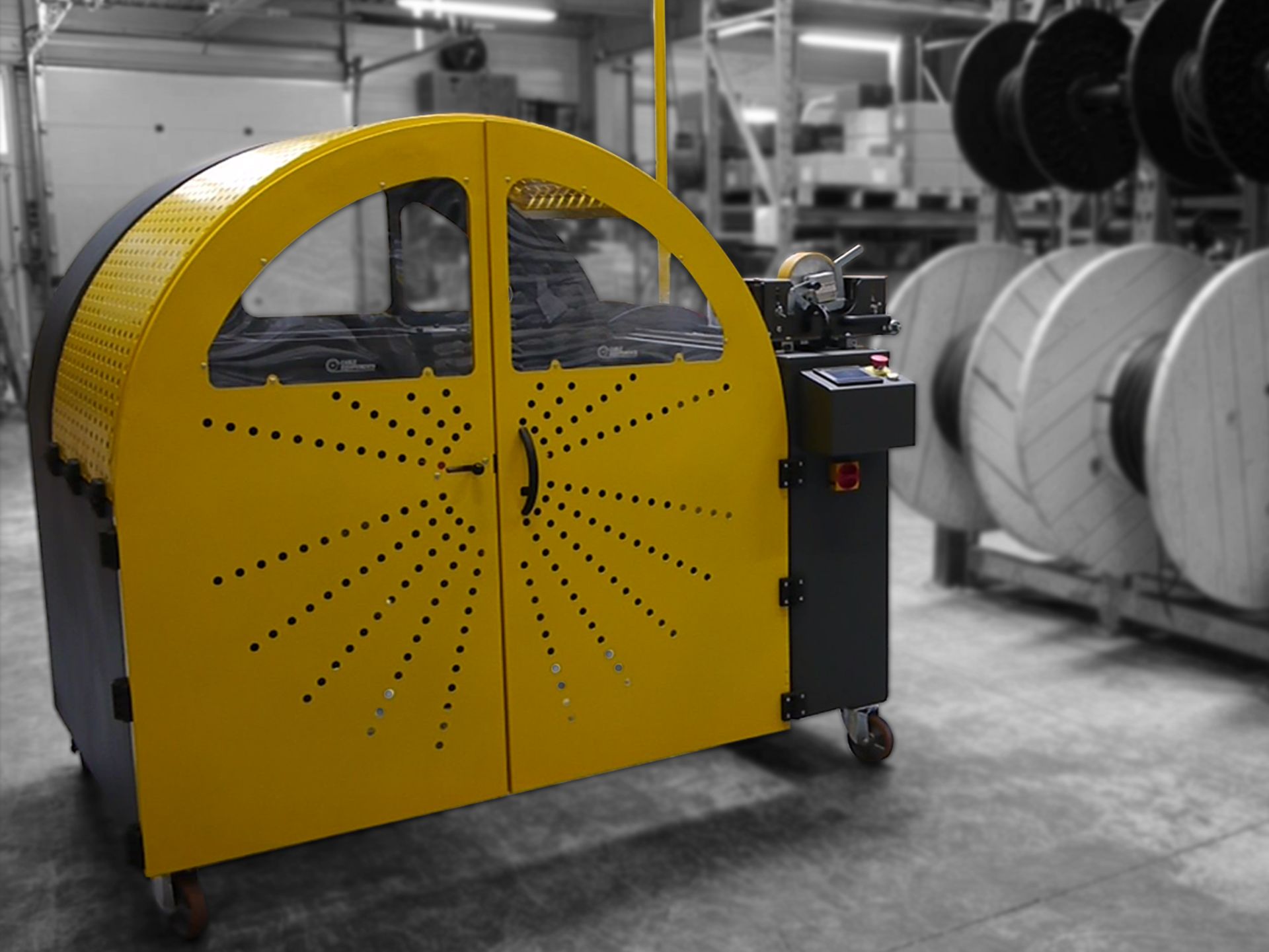

Un vrai carter, et non une simple barre, à la fois très protecteur et non gênant : en position ouverte, l'espace de travail est bien dégagé.
Carter sur la gavette et sur le touret (enroulement impossible en position ouverte).
L’opérateur reste sur le côté de la machine, en dehors de la zone de danger située entre le touret qui se déroule et la machine.
Limiteur de couple (arrêt instantané en cas de blocage du touret qui se déroule)
Démarrage progressif.
Commande ""homme mort"" bi-manuelle synchrone
Arrêt d'urgence

ECO-COCCI

ECOlogique : pour la montée et la descente du touret, le vérin hydraulique (risque de fuite et souci de maintenance) est remplacé par un vérin électrique
ECOnomique : un excellent rapport Qualité - Sécurité - Prix

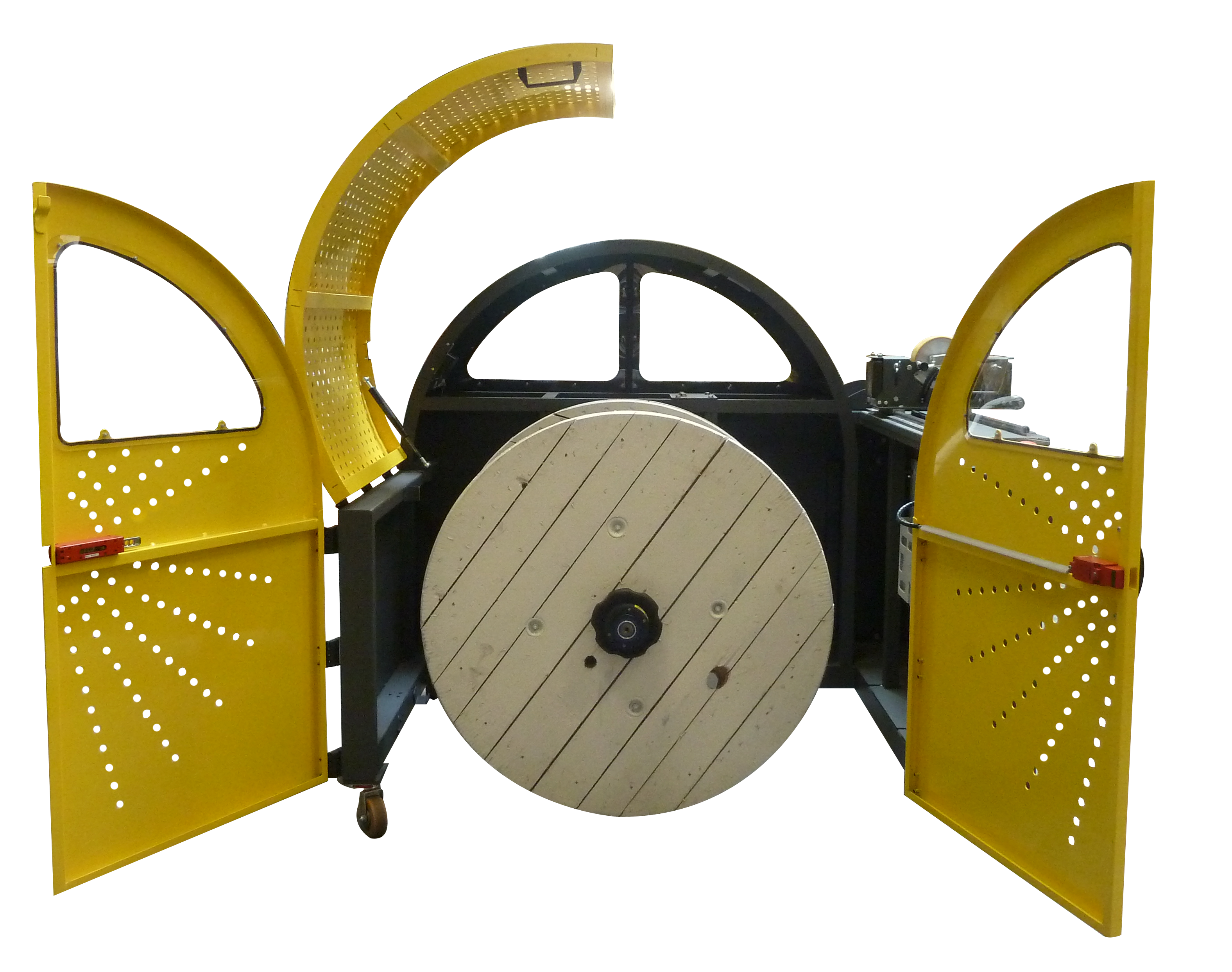

Enroulement sur touret

Diamètre maximum 1.050 mm (CBN)
Largeur maxi : 600 mm (avec trou central Ø 82mm)
Poids maximum : 400 kg
Diamètre de l'axe porte-touret : 40 mm
Axe en porte à faux, avec entraînement par doigt de toc.
Le déchargement du touret se fait par dégagement de la machine.
Le verrouillage du touret sur l'axe est très rapide grâce au système Esay-Lock.

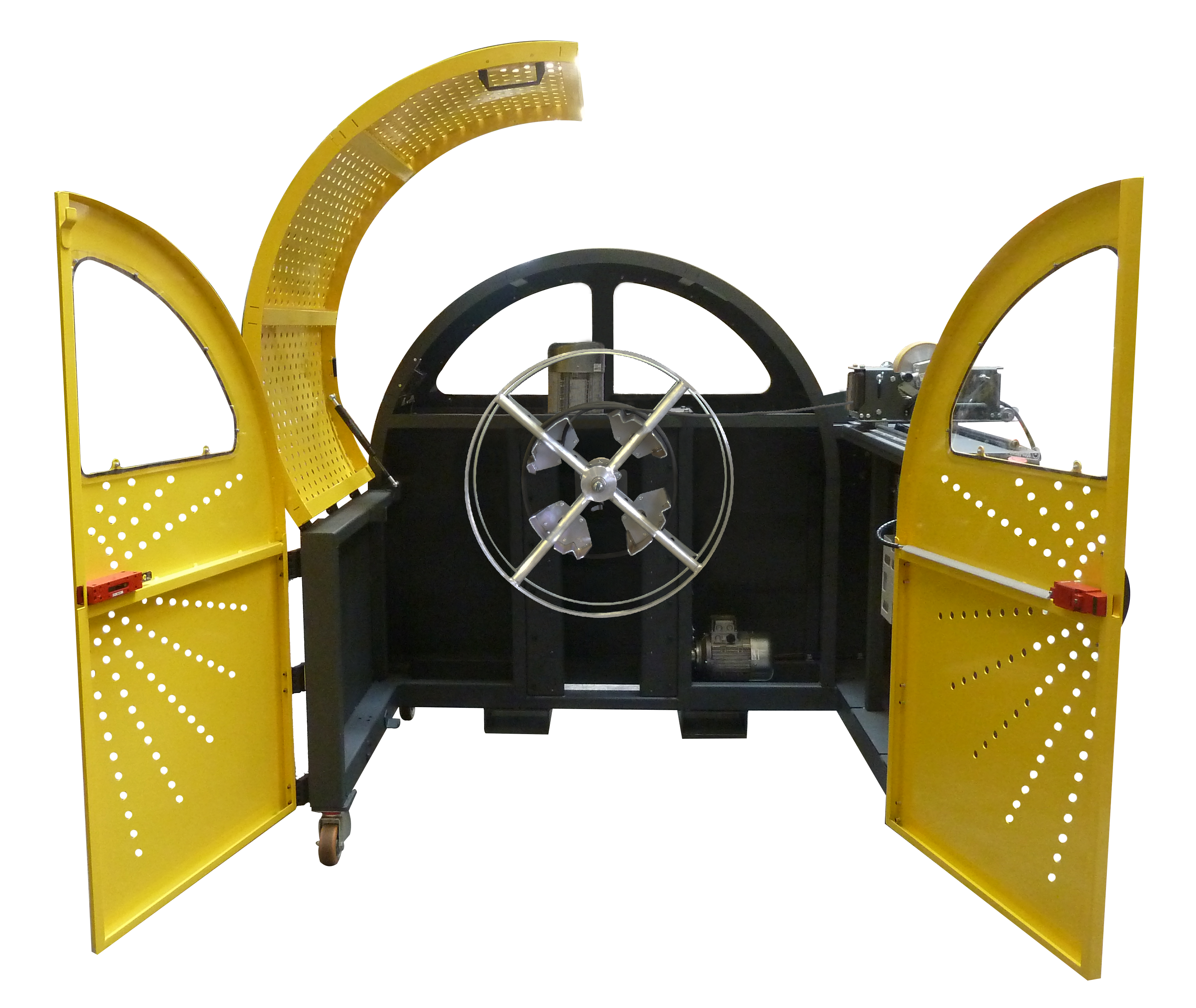

Gavette pour faire les couronnes

La gavette, amovible, se monte rapidement à la place du touret.
2 modèles de gavettes au choix.
Les 2 gavettes ont un diamètre extérieur de 750 mm.
Elles sont en acier zingué.
Flasque extérieur léger et facile à manipuler (en aluminium).
Système de blocage rapide de l’extrémité du câble.
Gavette ajourée pour simplifier le ficelage de la couronne.
La largeur est réglable sur 3 positions : 130/180/230 mm.
Le fût est composé de 4 pales.
C’est le réglage du diamètre du fût qui distingue les 2 gavettes.

Gavette REGLABLE
Le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions : 190/240/290/340/390/440/490 mm.
Code GR750EC

Gavette à REGLAGE RAPIDE
Chaque pale est équipée d’un doigt indexable qui permet :

le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm
l’extraction (« démoulage ») très facile de la couronne.

Code GRR750EC

Machine mobile

Pour pouvoir travailler devant un rack à tourets.
2 roues fixes avec frein, parallèles au rack, et 2 roues pivotantes.
Avec sa grande barre de manoeuvre à l'arrière, l'ECO-COCCI est très maniable.
Par ailleurs, des fourreaux sont prévus pour les fourches du chariot élévateur.

Métreuse sur banc de trancannage

Métreuse M50 pour câble diamètre maxi 50 mm, avec roue de mesure développement 50cm en polyuréthane, et codeur.
Une poignée permet de bloquer la roue de mesure en position haute pour faciliter l’introduction du câble.
Le compteur électronique est à double programmation : ralentissement, puis arrêt à la longueur choisie.
La métreuse, équipée de 4 rouleaux de guidage à l’avant et à l’arrière, est mobile sur un banc de trancannage, de façon à bien disposer les spires de câbles les unes à côté des autres.

Ecran tactile

Toutes les fonctions de la machine sont commandées depuis l'écran tactile, intuitif et simple d'utilisation.
Ecran 4,3’’ (129x103 mm), façade IP65.
Mode administrateur et mode utilisateur.
