Pour faire des couronnes et enrouler sur petit touret
Fabriquée en France par CABLE EQUIPEMENTS

Industrie - Distribution - Logistique :

La sécurité avant tout

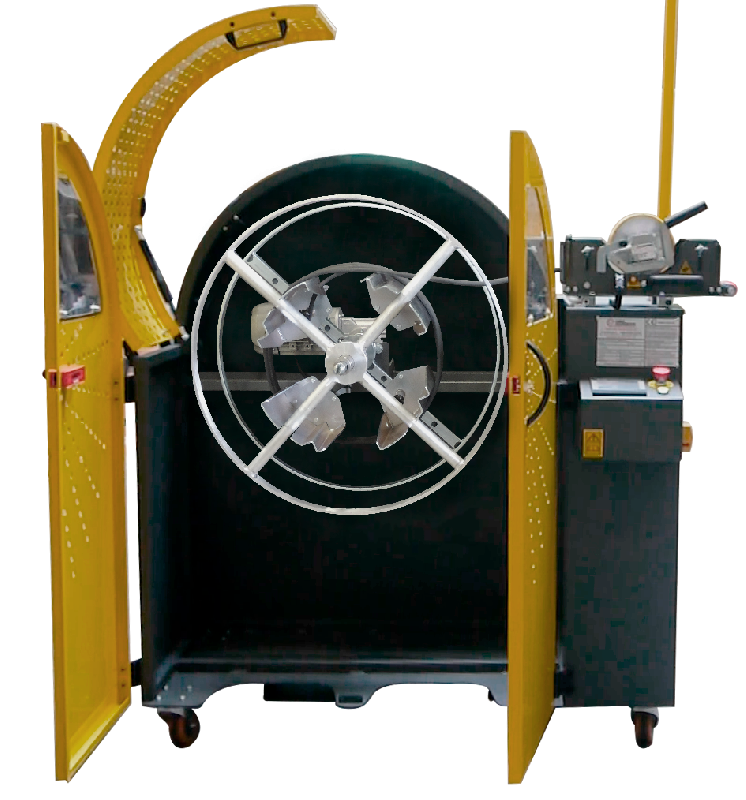

Un vrai carter, et non une simple barre, à la fois très protecteur et non gênant : en position ouverte, l'espace de travail est bien dégagé
Carter sur la gavette et sur le touret
L'opérateur reste sur le côté de la machine, en dehors de la zone de danger située entre le touret qui se déroule et la machine
Limiteur de couple
Démarrage progressif
Commande « homme mort »
Arrêt d'urgence

Machine certifiée CE sous le contrôle de BUREAU VERITAS
Rapport N°7082388-1-1-1

Gavette pour faire les couronnes
La gavette, amovible, se monte rapidement à la place du touret.
2 modèles de gavettes au choix.
Les 2 gavettes ont un diamètre extérieur de 750 mm.
Elles sont en acier zingué.
Flasque extérieur léger et facile à manipuler (en aluminium).
Système de blocage rapide de l'extrémité du câble.
Gavette ajourée pour simplifier le ficelage de la couronne.
La largeur est réglable sur 3 positions : 130/180/230 mm.
Le fût est composé de 4 pales.
C'est le réglage du diamètre du fût qui distingue les 2 gavettes.
Gavette REGLABLE

Le diamètre du fût est réglable par vissage (2 vis sur chacune des 4 pales), sur 7 positions : 190/240/290/340/390/440/490 mm.
Code GR750MC

Gavette à REGLAGE RAPIDE
Chaque pale est équipée d'un doigt indexable qui permet :

le réglage sans outil du diamètre intérieur sur 4 positions : 330/440/560/670 mm
l'extraction (« démoulage ») très facile de la couronne.

Code GRR750MC

Enroulement sur petit touret
Diamètre maximum 850 mm
Largeur maxi : 366 mm (avec trou central Ø 82mm)
Poids maximum : 100 kg
Diamètre de l'axe porte-touret : 25 mm
Entraînement par doigt de toc.

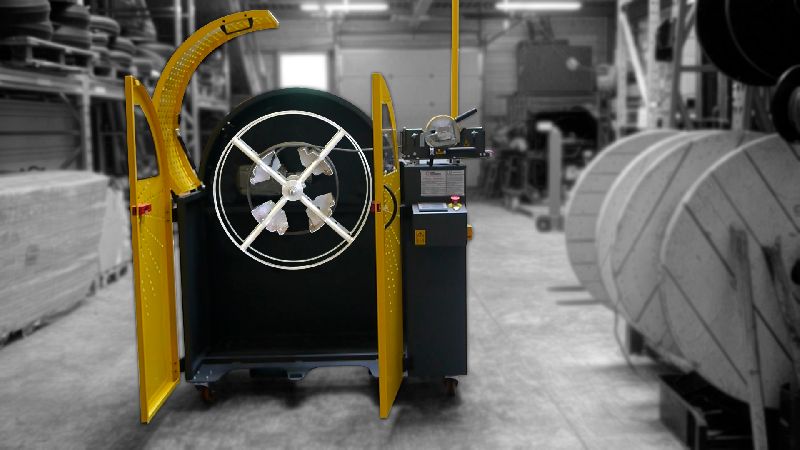

Machine mobile

Pour pouvoir travailler devant un rack à tourets.
2 roues fixes avec frein, parallèles au rack, et 2 roues pivotantes.
Avec sa grande barre de manœuvre à l'arrière, la MOTO-COCCI est très maniable.
Par ailleurs, des fourreaux sont prévus pour les fourches de chariot élévateur.

Métreuse sur banc de trancannage
Métreuse M50 pour câble diamètre maxi 50 mm, avec roue de mesure développement 50cm en polyuréthane, et codeur.

Une poignée permet de bloquer la roue de mesure en position haute pour faciliter l'introduction du câble.
La métreuse, équipée de 4 rouleaux de guidage à l'avant et à l'arrière, est mobile sur un banc de trancannage, de façon à bien disposer les spires de câbles les unes à côté des autres.
Le compteur électronique est à double programmation : ralentissement, puis arrêt à la longueur choisie.
Version TRANCANNAGE MANUEL
Grâce à la poignée placée sur la métreuse, l'opérateur fait manuellement le mouvement de va-et-vient.
Existe aussi en version trancannage semi-automatique.
Modèle sans gavette : code E3040
Motorisation

Moto-réducteur : 0,75 kW
Variateur de fréquence :
vitesse variable de 0 à 100 tours/minute
rampe d'accélération programmée
limiteur de couple.
230V monophasé 50 Hz

Boîtier de commande

Toutes les fonctions de la machine sont commandées depuis l'écran tactile, intuitif et simple d'utilisation.
Ecran 4,3'' (129x103 mm), façade IP65.
Mode administrateur et mode utilisateur.

Dimensions

Largeur : 960 mm
Longueur : 1.500 m
Hauteur : 1.530 mm
Poids : 230 à 255 kg, selon la version.

Option PLATEAU DEROULEUR

Permet de dérouler facilement une bobine ou une couronne devant la machine.
Diamètre : 600 mm
Broches verticales réglables pour s'adapter au diamètre intérieur de la couronne.
Code E3060600
Option Canne verticale d'alimentation
Quand la machine est mobile devant un rack
Code E3030160
Option Collecteur rotatif
Permet une utilisation à 360° (machine entre 2 racks)
Code F2090041
Enrouleur 10 mètres
3G2,5 mm² - H07RN-F
Code ER03025-10R-P325
Enrouleur 19 mètres
