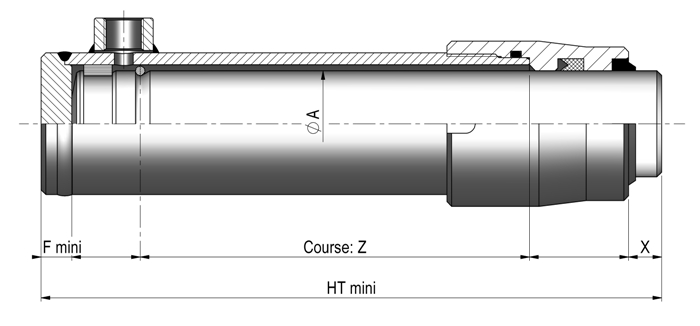

Encombrement vérin simple effet
![Encombrement vérin simple effet_0](https://www.hellopro.fr/images/produit-2/7/0/0/encombrement-verin-simple-effet-5881007.jpg)
Description
Caractéristiques
Si vous n?avez pas trouvé la réponse à votre besoin spécifique dans notre gamme de vérins standard (pour des pressions jusqu?à 200 bars), nous vous invitons à composer votre propre solution en choisissant :
- votre diamètre de tige et piston.
- vos fixations.
- fixations particulières, nous consulter.
Devis sur simple demande à notre service commercial.
Pour des pressions supérieures à 200 bars n?hésitez pas à nous consulter.
Recommandations
Si vous n?avez pas trouvé la réponse à votre besoin spécifique dans notre gamme de vérins standard (pour des pressions jusqu?à 200 bars), nous vous invitons à composer votre propre solution en choisissant :
- votre diamètre de tige et piston.
- vos fixations.
- fixations particulières, nous consulter.
Devis sur simple demande à notre service commercial.
Pour des pressions supérieures à 200 bars n?hésitez pas à nous consulter.
Informations complémentaires
Les composants hydrauliques:
Chapel Hydraulique fabrique des béquilles hydrauliques, vérins de freinage, pompes hydrauliques et distributeurs.
Un vérin hydraulique est constitué d'un tube à l'intérieur duquel se déplace un piston.
Le piston sépare le vérin en deux chambres isolées par un joint permettant l'étanchéité entre chambres.
On déplace le piston par injection d'un fluide dans l'une des chambres du vérin.
Le mouvement de l'ensemble piston/tige entraîne le déplacement de la pièce que l'on veut pousser ou tracter.
Un vérin hydraulique fonctionne grâce à de l'huile sous pression (huile hydraulique minérale) contrairement aux vérins pneumatiques fonctionnant à l'air comprimé.
L'air est compressible, (on peut le comprimer ou le détendre, il va reprendre son volume si la pression et la température reviennent à l'état initial).
L'huile hydraulique est incompressible : dans un circuit hydraulique, une pompe produit la pression nécessaire au fonctionnement du vérin. Le contrôle hydraulique s'effectue par des distributeurs modulaires à valves.
Les principales caractéristiques d?un vérin hydrauliques sont sa course, le diamètre de son piston, le diamètre de la tige et la pression de travail :
La course est tout simplement la longueur du déplacement produit par le vérin hydraulique.
La force développée dépend de la pression du fluide et du diamètre du piston.
La force développée par un vérin hydraulique est F= P X S
La force F peut être exprimée en Tonne, la pression P en Bar, la surface d'application de la pression S en cm² mais d?autres unités de mesure peuvent être employées.
Il existe divers types de vérins hydrauliques : vérin hydraulique simple effet, vérin hydraulique à guidage arrière, vérin hydraulique double effet, vérin hydraulique télescopique, vérin béquille, vérin hydraulique de freinage...
Un vérin hydraulique simple effet fonctionne dans un seul sens (poussée).
L?alimentation du vérin hydraulique en huile sous pression se fait à travers un seul orifice : le piston est alors poussé dans un seul sens.
Un vérin hydraulique double effet fonctionne dans les deux sens, (poussée et traction). Il comporte en effet deux orifices d'alimentation.
On les utilise souvent pour des applications nécessitant une force de traction en direction du corps du vérin hydraulique.
Les vérins hydrauliques télescopiques Chapel, répondent spécifiquement au basculement de bennes.
Pour choisir la course d'un vérin hydraulique télescopique de bennage, il est nécessaire d'évaluer la distance entre le pivot du vérin hydraulique télescopique et le pivot de basculement, ainsi que l'inclinaison maximale de la benne.
Pour dimensionner le vérin hydraulique télescopique, le paramètre le plus important est bien entendu la force minimale à développer pour basculer la charge afin de choisir les sections et le flambage de la tige.
Pour choisir un vérin hydraulique télescopique, consulter la rubrique: Comment choisir un vérin télescopique ?
Un compas hydraulique de bennage est un instrument de levage : sa fonction n?inclue pas la stabilisation ni le guidage de la benne. Il doit être utilisé dans le cadre du basculement régulier d?une benne dont le contenu doit être déversé progressivement. Il est très important de consulter et respecter les caractéristiques et recommandations afférentes à l?utilisation d?un compas hydraulique et de respecter les consignes de sécurité.
Informations indicatives non contractuelles, prière de consulter notre catalogue et nos conditions générales de vente.
Références
Ref.
Artikel ØA F min HT min X min Téléchargement
625 25 13 Z + 74 13 -
630 30 13 Z + 80 13 -
635 35 13 Z + 89 13 -
640 40 13 Z + 101 15 -
645 45 13 Z + 99 15 -
650 50 15 Z + 113 15 -
655 55 13 Z + 119 15 -
660 60 15 Z + 126 15 -
670 70 15 Z + 145 20 -
680 80 15 Z + 148 20 -
Si vous n?avez pas trouvé la réponse à votre besoin spécifique dans notre gamme de vérins standard (pour des pressions jusqu?à 200 bars), nous vous invitons à composer votre propre solution en choisissant :
- votre diamètre de tige et piston.
- vos fixations.
- fixations particulières, nous consulter.
Devis sur simple demande à notre service commercial.
Pour des pressions supérieures à 200 bars n?hésitez pas à nous consulter.
Recommandations
Si vous n?avez pas trouvé la réponse à votre besoin spécifique dans notre gamme de vérins standard (pour des pressions jusqu?à 200 bars), nous vous invitons à composer votre propre solution en choisissant :
- votre diamètre de tige et piston.
- vos fixations.
- fixations particulières, nous consulter.
Devis sur simple demande à notre service commercial.
Pour des pressions supérieures à 200 bars n?hésitez pas à nous consulter.
Informations complémentaires
Les composants hydrauliques:
Chapel Hydraulique fabrique des béquilles hydrauliques, vérins de freinage, pompes hydrauliques et distributeurs.
Un vérin hydraulique est constitué d'un tube à l'intérieur duquel se déplace un piston.
Le piston sépare le vérin en deux chambres isolées par un joint permettant l'étanchéité entre chambres.
On déplace le piston par injection d'un fluide dans l'une des chambres du vérin.
Le mouvement de l'ensemble piston/tige entraîne le déplacement de la pièce que l'on veut pousser ou tracter.
Un vérin hydraulique fonctionne grâce à de l'huile sous pression (huile hydraulique minérale) contrairement aux vérins pneumatiques fonctionnant à l'air comprimé.
L'air est compressible, (on peut le comprimer ou le détendre, il va reprendre son volume si la pression et la température reviennent à l'état initial).
L'huile hydraulique est incompressible : dans un circuit hydraulique, une pompe produit la pression nécessaire au fonctionnement du vérin. Le contrôle hydraulique s'effectue par des distributeurs modulaires à valves.
Les principales caractéristiques d?un vérin hydrauliques sont sa course, le diamètre de son piston, le diamètre de la tige et la pression de travail :
La course est tout simplement la longueur du déplacement produit par le vérin hydraulique.
La force développée dépend de la pression du fluide et du diamètre du piston.
La force développée par un vérin hydraulique est F= P X S
La force F peut être exprimée en Tonne, la pression P en Bar, la surface d'application de la pression S en cm² mais d?autres unités de mesure peuvent être employées.
Il existe divers types de vérins hydrauliques : vérin hydraulique simple effet, vérin hydraulique à guidage arrière, vérin hydraulique double effet, vérin hydraulique télescopique, vérin béquille, vérin hydraulique de freinage...
Un vérin hydraulique simple effet fonctionne dans un seul sens (poussée).
L?alimentation du vérin hydraulique en huile sous pression se fait à travers un seul orifice : le piston est alors poussé dans un seul sens.
Un vérin hydraulique double effet fonctionne dans les deux sens, (poussée et traction). Il comporte en effet deux orifices d'alimentation.
On les utilise souvent pour des applications nécessitant une force de traction en direction du corps du vérin hydraulique.
Les vérins hydrauliques télescopiques Chapel, répondent spécifiquement au basculement de bennes.
Pour choisir la course d'un vérin hydraulique télescopique de bennage, il est nécessaire d'évaluer la distance entre le pivot du vérin hydraulique télescopique et le pivot de basculement, ainsi que l'inclinaison maximale de la benne.
Pour dimensionner le vérin hydraulique télescopique, le paramètre le plus important est bien entendu la force minimale à développer pour basculer la charge afin de choisir les sections et le flambage de la tige.
Pour choisir un vérin hydraulique télescopique, consulter la rubrique: Comment choisir un vérin télescopique ?
Un compas hydraulique de bennage est un instrument de levage : sa fonction n?inclue pas la stabilisation ni le guidage de la benne. Il doit être utilisé dans le cadre du basculement régulier d?une benne dont le contenu doit être déversé progressivement. Il est très important de consulter et respecter les caractéristiques et recommandations afférentes à l?utilisation d?un compas hydraulique et de respecter les consignes de sécurité.
Informations indicatives non contractuelles, prière de consulter notre catalogue et nos conditions générales de vente.
Références
Ref.
Artikel ØA F min HT min X min Téléchargement
625 25 13 Z + 74 13 -
630 30 13 Z + 80 13 -
635 35 13 Z + 89 13 -
640 40 13 Z + 101 15 -
645 45 13 Z + 99 15 -
650 50 15 Z + 113 15 -
655 55 13 Z + 119 15 -
660 60 15 Z + 126 15 -
670 70 15 Z + 145 20 -
680 80 15 Z + 148 20 -
Caractéristiques
Achat / Location
Achat
Type
piston
Besoin de plusieurs devis pour comparer ?
Gagnez du temps avec la demande groupée.
Longueur de course du vérin simple effet :
