Élévateur de personnes modèle dh

ÉLÉVATEUR DE PERSONNES Modèle DH
L?ascenseur privatif DH est conçu pour une large gamme d?applications dans des logements individuels, des locaux commerciaux et bâtiments publics (avec un usage restreint).
Sa vitesse réduite (0,15m/s), par rapport aux ascenseurs conventionnels, se fonde sur le respect de la Directive Européenne relative aux machines et de la Norme européenne sur les plateformes élévatrices verticales (PEV) pour les personnes à mobilité réduite, nécessitant ou non un fauteuil roulant, avec des cabines adaptées à cet effet en termes de dimensions et de mobilité.

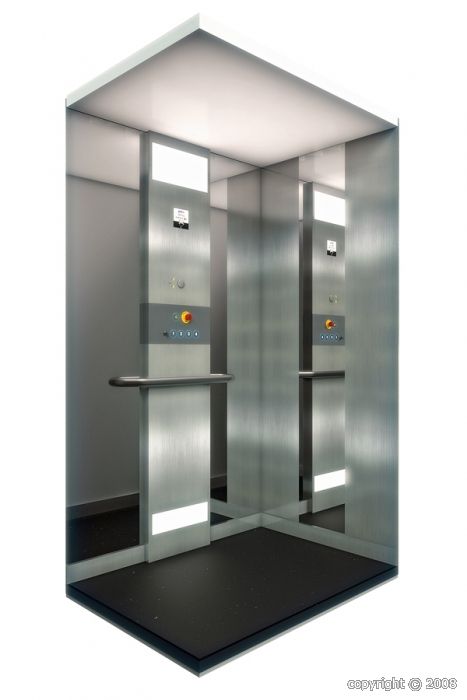

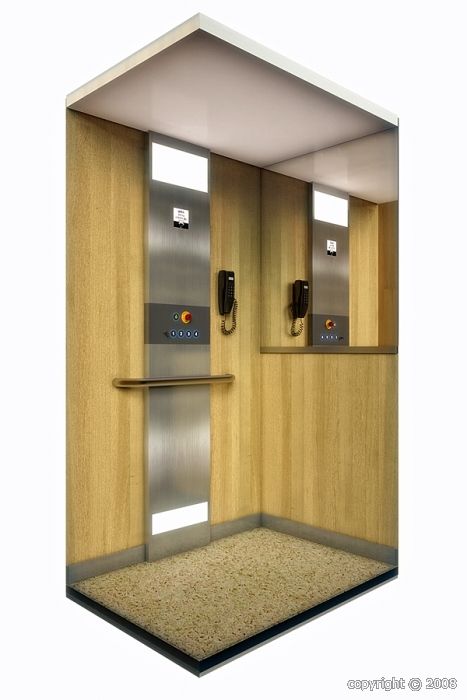

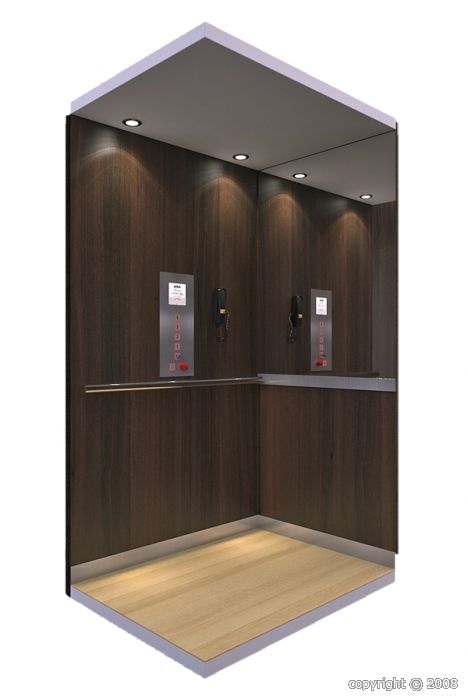

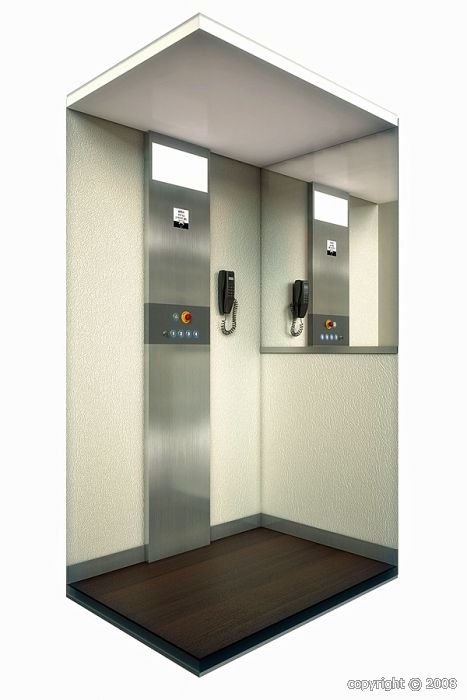

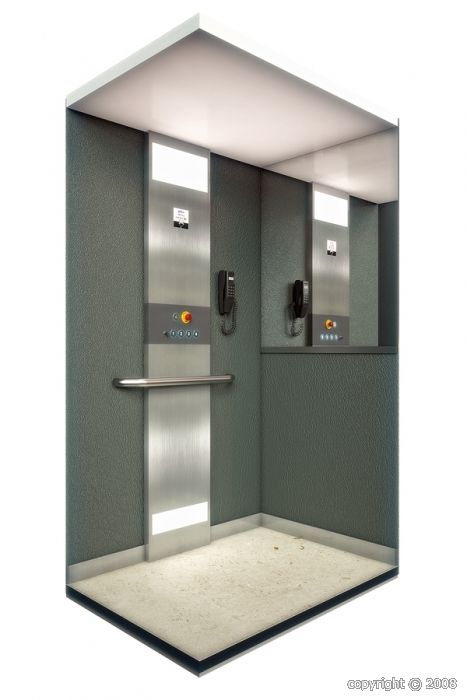

L?élévateur de personnes DH présente une large gamme décorative de cabines, pouvant être équipé de portes automatiques ou semi-automatiques, présentées en détail dans le catalogue.
La version sans porte cabine est pourvue d?une barrière photoélectrique de sécurité de classe II et fonctionne grâce à une impulsion constante, conformément à la législation en vigueur.
L?élévateur de personnes DH est idéal dans les espaces où il est difficile d?installer un ascenseur conventionnel, grâce à son faible encombrement et sa capacité d?adaptation.
Pour des courses jusqu?à 11 m (en fonction des caractéristiques techniques) la structure de guidage est conçue pour être fixée du fond de fosse, aux paliers des étages et en haut de gaine, sans besoin de fixations intermédiaires. Nous disposons aussi de pylônes autoportants aux excellentes finitions esthétiques.
Charge utile
- 225 kg (pour 3 personnes)
- 300 kg (pour un fauteuil roulant)
- 400 kg (pour un fauteuil roulant accompagné et dimensions maximales (1,10 m x 1,40 m)
Course max. (R) 11 m
Installation intérieur ou extérieur en gaine fermée
Montage sans soudure
Largeur mini / max. (A) 0,70 m / 1,1 m*
Longueur mini / max. (B) 0,75 m / 1,40 m*
Hauteur cabine 2.10 m
Type d?accès même face ou face à face (180°)ou equerre (90°)
Portes palières battantes PL de 700 à 900
Profondeur fosse 120 mm à 200 mm (en fonction de la course)
Hauteur sous dalle 2,450 m en action direct
Vitesse de montée max. 0.15 m /sec.
Vitesse de descente max. 0.15 m /sec.
Tension service 230 V ± 5%monophasé 50/60 Hz consommation maximale 10 A.
Avantages de l?ascenseur privatif DH:
- Faible hauteur sous dalle
- Profondeur de fosse réduite
- Fabrication sur mesure selon modèle
- Suspension du plateau par chaînes

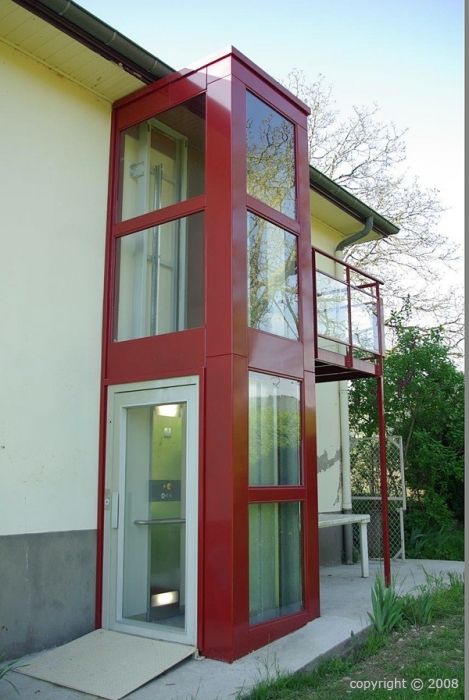

- Structure autoportante en option (tôle ou vitrée)
Utilisation:
Ascenseur privatif destiné au transport vertical des personnes pour fonctionnement entre paliers définis dans des maisons individuelles, des locaux commerciaux et des bâtiments publics. Il est approprié pour des personnes à mobilité réduite. L?élévateur est conçu pour être installé de façon permanente dans un bâtiment, dans un espace séparé physiquement de son environnement (gaine close) et muni des portes dans tous les accès à la gaine
Normes et Réglementation:
L?ascenseur privatif est conforme à la Directive Machines 2006/42/CE et peut donc être commercialisé dans n?importe quel pays de l?Union Européenne. L?élévateur est inclut dans l?annexe IV de la Directive Machines dans la catégorie numéro 17 pour des appareils de transport de personnes et d?objets avec un danger de chute verticale supérieure à 3 mètres. Selon le modèle, une évaluation de conformité avec attestation délivré par Aenor est utilisée :
? Examen CE de Type selon d?annexe IX pour le modèle d?action indirecte sans portes de cabine.
? Assurance qualité complète selon l?annexe X pour le modèle d?action indirecte ou l?option de portes de cabine.
Les élévateurs avec portes battantes aux paliers et sans l?option de portes de cabine sont conforme a à la norme Européenne EN 81-41.
- Conformité 89/336/CE
- Conformité 73/23/CE
La sécurité:
- Portes avec contrôle électrique de porte fermée.
- Portes palières avec contrôle électrique du enverrouillage des serrures.
- Vanne parachute comme mesure de sécurité contre la descente à vitesse libre en cas de rupture des tuyaux.
- Parachute actionné par câble de sécurité dans le modèle 2:1 comme mesure de sécurité contre la descente à vitesse libre en cas de rupture des câbles de suspension.
- Rénivellage avec portes ouvertes comme mesure de sécurité contre la dérive.
- Fin de course supérieur.
- Contrôle de temps maximum d?alimentation pour le moteur et l?électrovanne.
- Poussoir de stop en cabine pour le modèle sans portes en cabine.
- Barrière photoélectrique comme mesure de sécurité contre le risque d?attrapement dans la zone d?embarquement pour le modèle sans portes en cabine.
- Contrôle de la surcharge.
- Poussoir d?alarme acoustique en cabine.
- Téléphone ou intercommunicateur en cabine.
- Mouvement de descente au niveau d?étage inférieur des la cabine en cas de perte de courant.
- Poussoir de descente manuelle dans la centrale hydraulique.
- Ouverture manuelle des portes avec clé triangulaire.
- Interrupteurs différentielles dans le cadre électrique, un pour la protection des circuits de contrôle et puissance et un autre pour les circuits d?éclairage et de la prise de courant.
- Poussoir de stop en fosse.
- Dispositif de blocage pour l?entretien dans la fosse.
- Avis acoustique d?accès à la fosse jusqu?à le dispositif de blocage est actionné.
- Trappe dans le plafond de cabine pour les opérations d?entretien, avec contrôle électrique de trappe fermée.
Options de l?ascenseur privatif DH
- Double accès à 180° ou 90°
- Portes automatique type »ascenseur » 2 ou 3 vantaux avec ouverture latérale
- Structure autoportante tôlée ou vitrée
- Liaison phonique en cabine type « main libre »
- Vitrage de la cabine
- etc.
