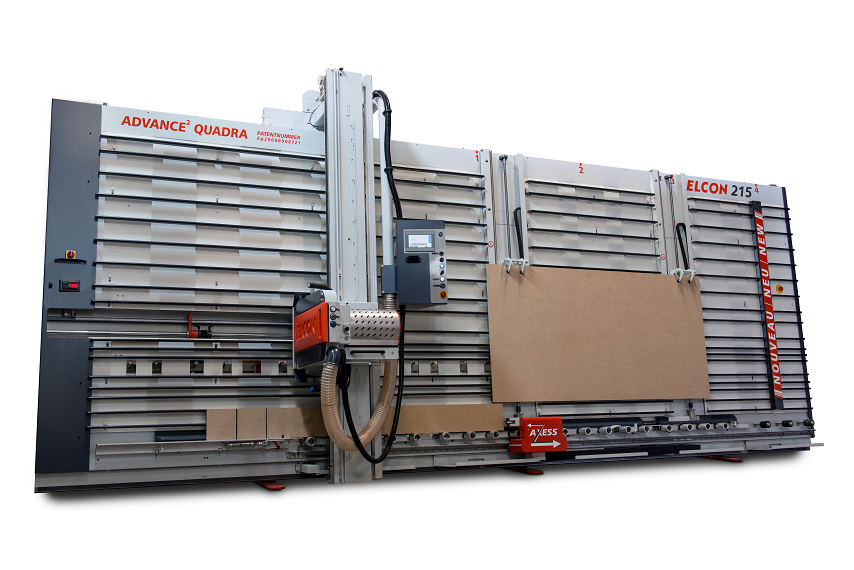

Elcon modele dsxe quadra² entierement automatique
![Elcon modele dsxe quadra² entierement automatique_0](https://www.hellopro.fr/images/produit-2/9/1/2/elcon-modele-dsxe-quadra-entierement-automatique-5714219.png)
Description
Le dispositif Quadra est équipé de deux pinces pneumatiques de capacité de 55 mm. Cela permet de prendre plusieurs panneaux de faible épaisseur. Les pinces ce déplacent verticalement par l'intermédiaire de vis à bille et encodeur. Le pousseur horizontal du panneau de la droite vers la gauche vue de face, pour la coupe vertical avec programmateur. L’ensemble décrit ci dessus permette la découpe d'un panneau sans retournement de celui ci et avec un minimum de manipulation de l'opérateur. Les positionnements de la poutre à un point de coupe vertical et le pivotement du moteur de la position horizontal à la vertical sont asservis à ce dispositif.
Descriptif général
Équipement de base + France 215/6/Quadra ou 220/6/Quadra
Déplacement automatique de 0 à 20 m/mn par variateur.
Moteur 5,5Kw . Lame diamètre 300 mm.
Écran tactile multifonction couleur.
Axe digitale horizontale pour coupe verticale.
Axe digital vertical pour coupe horizontale.
Détection automatique de l'axe digital vertical pour coupe horizontale sur rouleaux ou la barre intermédiaire.
Limiteur de retour de coupe en vertical sur les rouleaux ou la barre intermédiaire.
Limiteur de retour de coupe en horizontal.
Positionnement du bloc moteur à une donnée millimétrique en coupe horizontal sur l'écran tactile.
Coupe par incrémentation horizontale sur les rouleaux ou la barre intermédiaire.
Affranchissement du bas du panneau asservi au cycle de sciage.
Rouleaux de transport.
Deux pinces de serrage pneumatique asservi au cycle de sciage.
Pivotement automatique pneumatique du bloc moteur.
Positionnement automatique de la poutre de sciage au point de coupe verticale.
Positionnement manuel au point de coupe minus en verticale.
Châssis à lattes escamotable pneumatique.
Barre à gabarit.
Butée répétitive manuelle
Trois barres intermédiaires pneumatiques.
Filtre régulateur d'air comprimé.
Advance.
Dispositif de pinces de serrage des panneaux pour coupe horizontale avec maintient de la pièce(s)pendant la coupe sur toute la hauteur de la machine H mini en bas 400 mm E maxi 55 mm, poids maxi 140 kg avec dispositif d’aspiration centraliser Advance.
Hauteur H 215 ou H 220 des pinces Advance pour une découpe 2000 mm ou 2100 mm en horizontale.
Pousseur Horizontal avec programmation combiné avec le système Advance.
Raccordement Ethernet RJ 45 pour le dialogue PC Ardis vers machine.
Captation
Captation des poussières Advance en arrière du plan de coupe. Aspiration centraliser en arrière du châssis
Domaine d'utilisation:
Menuiserie, centre de production, petite et moyenne industrie.
Descriptif général
Équipement de base + France 215/6/Quadra ou 220/6/Quadra
Déplacement automatique de 0 à 20 m/mn par variateur.
Moteur 5,5Kw . Lame diamètre 300 mm.
Écran tactile multifonction couleur.
Axe digitale horizontale pour coupe verticale.
Axe digital vertical pour coupe horizontale.
Détection automatique de l'axe digital vertical pour coupe horizontale sur rouleaux ou la barre intermédiaire.
Limiteur de retour de coupe en vertical sur les rouleaux ou la barre intermédiaire.
Limiteur de retour de coupe en horizontal.
Positionnement du bloc moteur à une donnée millimétrique en coupe horizontal sur l'écran tactile.
Coupe par incrémentation horizontale sur les rouleaux ou la barre intermédiaire.
Affranchissement du bas du panneau asservi au cycle de sciage.
Rouleaux de transport.
Deux pinces de serrage pneumatique asservi au cycle de sciage.
Pivotement automatique pneumatique du bloc moteur.
Positionnement automatique de la poutre de sciage au point de coupe verticale.
Positionnement manuel au point de coupe minus en verticale.
Châssis à lattes escamotable pneumatique.
Barre à gabarit.
Butée répétitive manuelle
Trois barres intermédiaires pneumatiques.
Filtre régulateur d'air comprimé.
Advance.
Dispositif de pinces de serrage des panneaux pour coupe horizontale avec maintient de la pièce(s)pendant la coupe sur toute la hauteur de la machine H mini en bas 400 mm E maxi 55 mm, poids maxi 140 kg avec dispositif d’aspiration centraliser Advance.
Hauteur H 215 ou H 220 des pinces Advance pour une découpe 2000 mm ou 2100 mm en horizontale.
Pousseur Horizontal avec programmation combiné avec le système Advance.
Raccordement Ethernet RJ 45 pour le dialogue PC Ardis vers machine.
Captation
Captation des poussières Advance en arrière du plan de coupe. Aspiration centraliser en arrière du châssis
Domaine d'utilisation:
Menuiserie, centre de production, petite et moyenne industrie.
