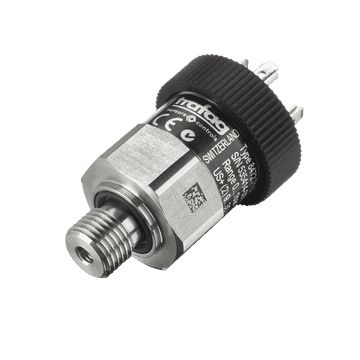

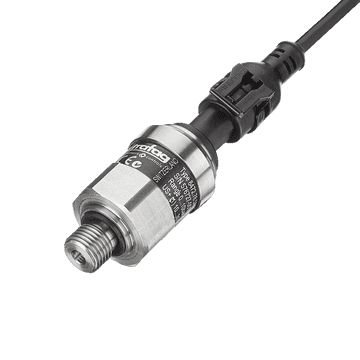

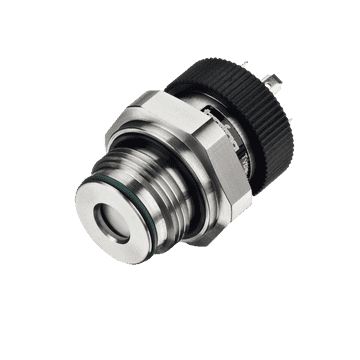

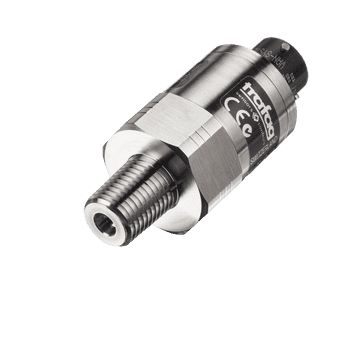

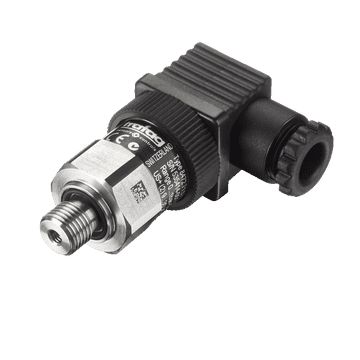

Le transmetteur de pression économique ECT 8472 est basé sur la ligne ECT éprouvées de capteurs. La large gamme de température de médias de -25 à 125 °C en combinaison avec un ensemble complet de fonctionnalités et d’options rend le transmetteur de pression ECT 8472 polyvalent, adapté à la plupart des applications industrielles.
Données techniques
- Code du produit 8472
- Nom ECT
- Designation Transmetteur de pression industriel
- Plage de mesure 0 ... 1 à 0 ... 400 bar 0 ... 15 à 0 ... 5000 psi
- Principe de mesure Film épais sur céramique
- Précision @ 25°C typ. ± 0.5 % E.M. typ.
- Signal de sortie 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiom.
- Connexions électriques EN175301-803-A (DIN43650-A); M12x1; Standard industriel, distance de contact 9.4 mm; Packard Metri Pack; Câble
- Raccords de pression G1/4" f; G1/4" m; G1/2" m, DIN3852-A; G1/2" m, DIN3852-E; G1/2" m, DIN3852-E, avec cône intérieur; 1/4"NPT m, ANSI B1.20.1; 1/8"NPT m, ANSI B1.20.1; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF m, DIN3866; 7/16"-20UNF f, SAE J512, valve repos; 9/16"-18UNF m,
- Température des médias -25°C ... +125°C 400 bar/5000 psi: -10°C ... +125°C
- Température ambiante -25°C ... +125°C Câble PVC 22: -5°C ... +60°C Câble PUR 24: -20°C ... +70°C Câble Raychem 08: -20°C ... +100°C
