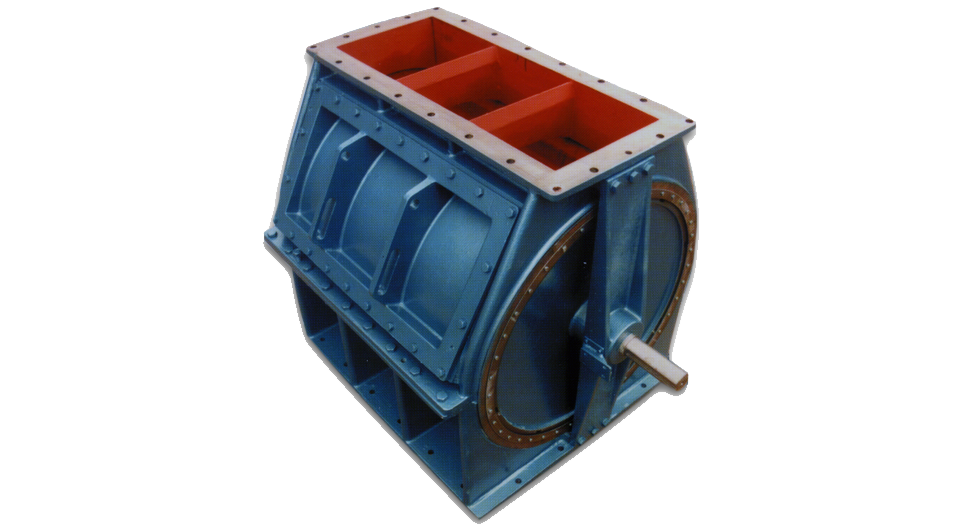

Ecluse rotative spéciale - Oddball Rotary Valves ORV

Les Oddball Rotary Valves ORV sont la gamme de Rotolok de vannes rotatives de taille spéciale. Rotolok fabrique et continue de développer des écluses dans le but de répondre aux besoins spécifiques de chaque client qui ne trouveraient pas dans notre gamme standard le modèle adapté. La gamme est continuellement élargie. Pour notre standard, veuillez-vous référer à notre page écluses rotatives/écluses. Si vous avez besoin d’une vanne spéciale qui n’apparaît pas ici, veuillez contactez notre bureau de vente car nous pouvons concevoir et fabriquer selon vos besoins.
CARACTÉRISTIQUES PRINCIPALES

• Nombre maximum de pales en contact avec le corps sans affecter le débit.
• Une large ouverture à l’entrée de la vanne permettant d’optimiser au mieux l’efficacité du remplissage des alvéoles (forme conique sans contre pente)
• Dégagement minimum aux extrémités du rotor et sur les côtés avec le corps.
• Corps robuste suffisamment raidi pour éviter toute distorsion.
• Diamètre d’arbre important minimisant sa flexion
• Roulements extérieurs pour éviter toute contamination.
• Joints de type presseétoupe.
• Vitesse maximale de la vanne à 25 tr/min - prolongeant la durée de vie et assurant un bon débit.
• Usinage de précision des composants.

SPECIFICATION
CORPS

• Fonte , Acier Inoxydable ou Aluminium moulé et usiné

FLASQUES

• Fonte , Acier Inoxydable ou Aluminium moulé et usiné avec plot de centrage sur le corps pour un meilleur alignement

ROTOR

• Construction mécano soudé en acier ou acier inoxydable

PALIERS

• Extérieurs et déportés par roulements à billes graissés à vie ou haute température 250°C maxi

ETANCHEITE D’ARBRE

• Presse étoupe PTFE

COMMANDE

• Piloté par motoréducteur avec transmission par pignon à moyeu amovible et chaine sous carter fermé ou Transmission directe en ligne directe ou arbre creux
